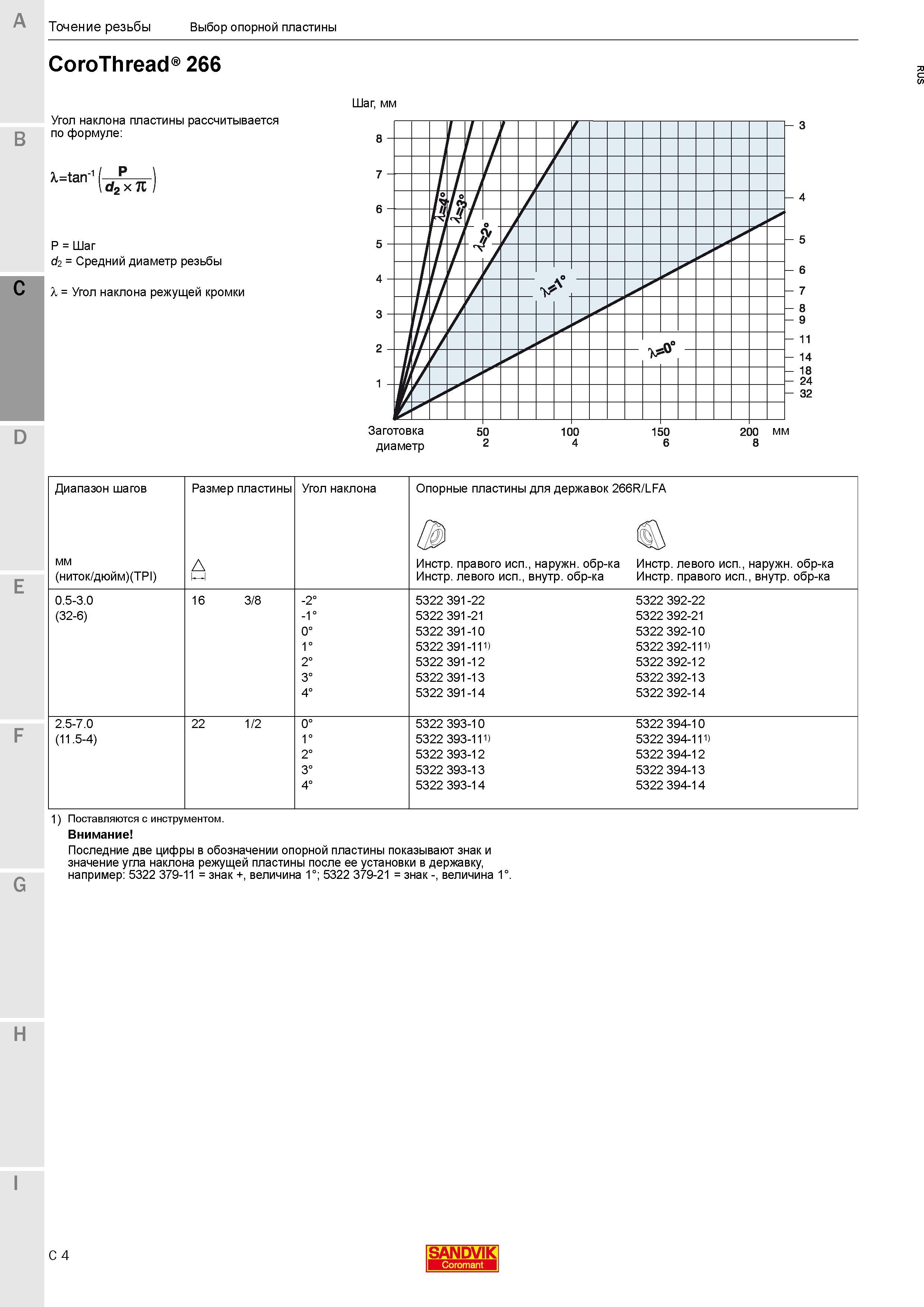

Выбор подкладной пластины Sandvik для токарного резца CoroThread 266 Две цифры в обозначении опорной пластины показывают знак и значение угла _ наклона режущей пластины после ее установки в державку, например: 5322 379-11 = знак +, величина 1°; 5322 379-21 = знак -, величина 1°. H I C 4 SANDVIK Coromant RUS Точение резьбы Угол наклона пластины рассчитывается по формуле: Ji=tarr1 ( р Р ) \ do X К I Р = Шаг d2 = Средний диаметр резьбы = Угол наклона режущей кромки диаметр Диапазон шагов мм (ниток/дюйм)(ТР1) Размер пластины D 1 1 Угол наклона Опорные пластины для державок 266R/LFA Инстр. правого исп., наружн. обр-ка Инстр. левого исп., наружн. обр-ка Инстр. левого исп., внутр. обр-ка Инстр. правого исп., внутр. обр-ка 0.5-3.0 16 3/8 -2° 5322 391 -22 5322 392-22 (32-6) -1° 5322 391-21 5322 392-21 0° 5322 391 -10 5322 392-10 1° 5322 391-111) 5322 392-111) 2° 5322 391 -12 5322 392-12 3° 5322 391 -13 5322 392-13 4° 5322 391 -14 5322 392-14 2.5-7.0 22 1/2 0° 5322 393-10 5322 394-10 (11.5-4) 1° 5322 393-111) 5322 394-111) 2° 5322 393-12 5322 394-12 3° 5322 393-13 5322 394-13 4° 5322 393-14 5322 394-14 E F G 1) Поставляются с инструментом. Внимание
