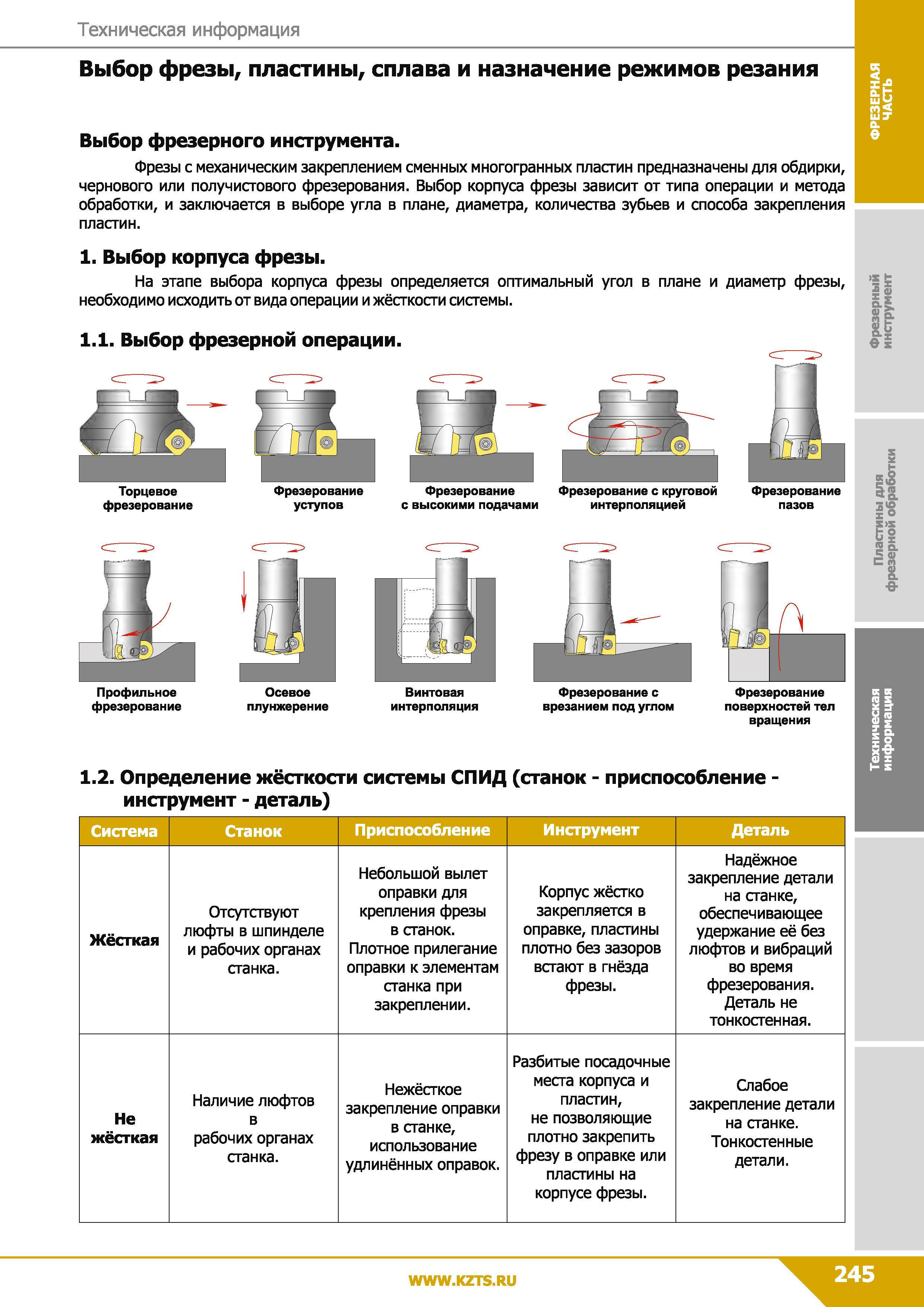

Выбор фрезерного инструмента по металлу с режущими сменными пластинами Последовательность Способы фрезерования на станке Жесткость системы СПИД _ Техническая информация Выбор фрезы, пластины, сплава и назначение режимов резания Выбор фрезерного инструмента. Фрезы с механическим закреплением сменных многогранных пластин предназначены для обдирки, чернового или получисгового фрезерования. Выбор корпуса фрезы зависит от типа операции и метода обработки, и заключается в выборе угла в плане, диаметра, количества зубьев и способа закрепления пластин. 1. Выбор корпуса фрезы. На этапе выбора корпуса фрезы определяется оптимальный угол в плане и диаметр фрезы, необходимо исходить от вида операции и жёсткости системы. 1.1. Выбор фрезерной операции. Торцевое фрезерование Профильное фрезерование Фрезерование уступов Фрезерование с высокими подачами Фрезерование с круговой интерполяцией Фрезерование пазов Осевое плунжерение Винтовая интерполяция Фрезерование с врезанием под углом Фрезерование поверхностей тел вращения is 1 ei SiS &£ з х ° SIS р J& С m 8. fr 1.2. Определение жёсткости системы СПИД (станок - приспособление -инструмент - деталь) Система Станок Приспособление Инструмент Деталь Жёсткая Отсутствуют люфты в шпинделе и рабочих органах станка. Небольшой вылет оправки для крепления фрезы в станок. Плотное прилегание оправки к элементам станка при закреплении. Корпус жёстко закрепляется в оправке, пластины плотно без зазоров встают в гнёзда фрезы. Надёжное закрепление детали на станке, обеспечивающее удержание её без люфтов и вибраций во время фрезерования. Деталь не тонкостенная. Не жёсткая Наличие люфтов в рабочих органах станка. Нежёсткое закрепление оправки в станке, использование удлинённых оправок. Разбитые посадочные места корпуса и пластин, не позволяющие плотно закрепить фрезу в оправке или пластины на корпусе фрезы. Слабое закрепление детали на станке. Тонкостенные детали.
