Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

Вспомогательный инструмент Korloy для фрезерных технологических операций Применение фрезерного патрона с усиленным зажимом при средней нагрузке предотвраща

826 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.I16

826 Вспомогательный инструмент Korloy для фрезерных технологических операций Применение фрезерного патрона с усиленным зажимом при средней нагрузке предотвраща Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I16

Вспомогательный инструмент Korloy для фрезерных технологических операций Применение фрезерного патрона с усиленным зажимом при средней нагрузке предотвраща

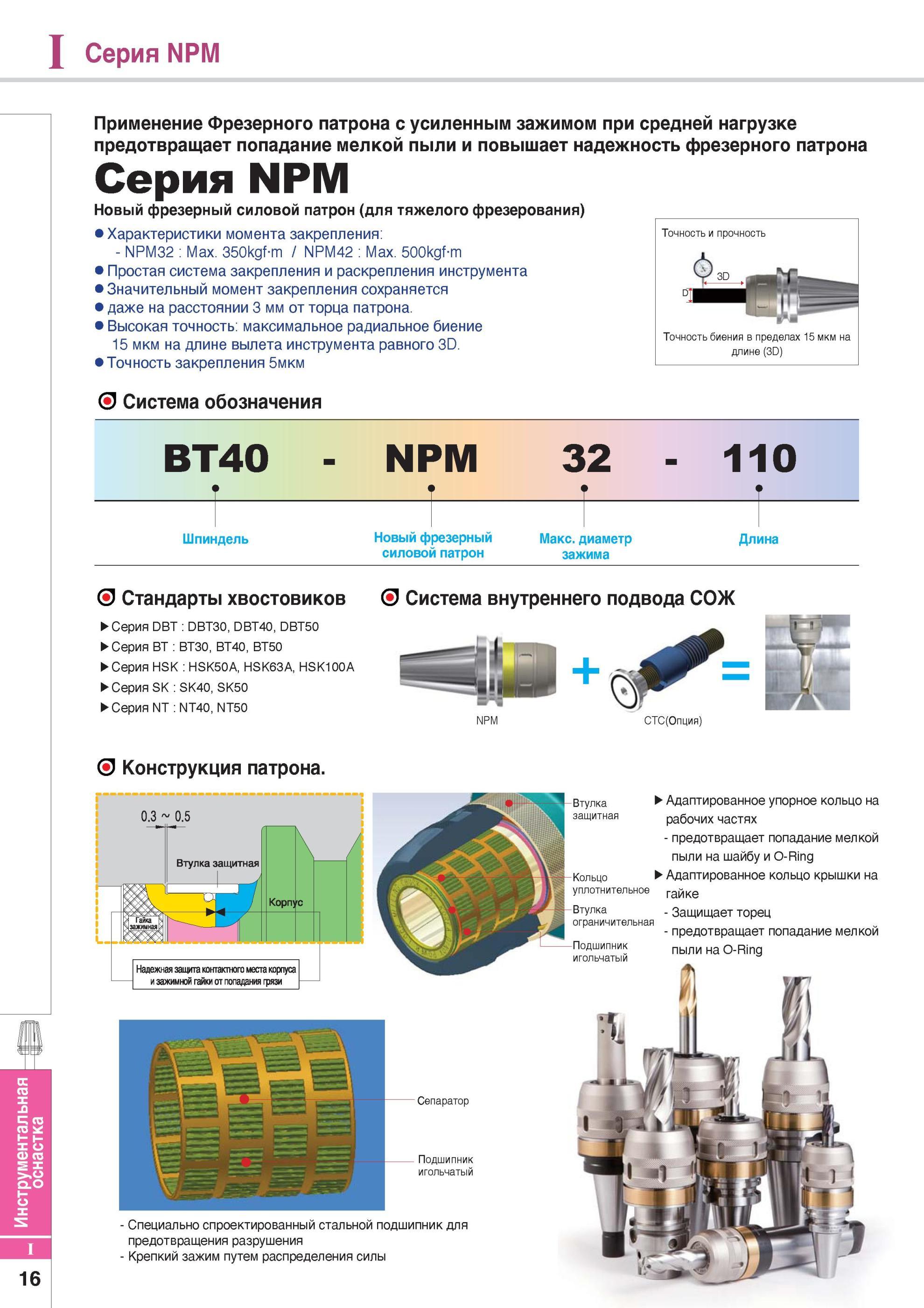

Вспомогательный инструмент Korloy для фрезерных технологических операций Применение фрезерного патрона с усиленным зажимом при средней нагрузке предотвращает попадание мелкой пыли и повышает надежность фрезерного патрона Серия NPM Новый фрезерный силовой патрон (для тяжелого фрезерования) Характеристики момента закрепления - NPM32 Max. 350kgf-m NPM42 Max. 500kgf-m Простая система закрепления и раскрепления инструмента Значительный момент закрепления сохраняется даже на расстоянии 3 мм от торца патрона. Высокая точность максимальное радиальное биение 15 мкм на длине вылета инструмента равного 3D. Точность закрепления 5мкм О Система обозначения Точность и прочность Точность биения в пределах 15 мкм на длине (3D) BT40 Z - "О 32 1 О Шпиндель Новый фрезерный силовой патрон Макс. диаметр зажима а S CI О Стандарты хвостовиков О Система внутреннего подвода СОЖ к Серия DBT DBT30, DBT40, DBT50 Серия BT BT30, BT40, BT50 Серия HSK HSK50A, HSK63A, HSK100A Серия SK SK40, SK50 Серия NT NT40, NT50 NPM СТС(Опция) О Конструкция патрона. Надежная защита контактшго места корпуса и зажимной гайки от попадания грязи Сепаратор Подшипник игольчатый Специально спроектированный стальной подшипник для предотвращения разрушения Крепкий зажим путем распределения силы Адаптированное упорное кольцо на рабочих частях - предотвращает попадание мелкой пыли на шайбу и O-Ring Адаптированное кольцо крышки на уплотнительное гайке Втулка - Защищает торец ограничительная - предотвращает попадание мелкой Подшипник игольчатый - Адаптированное упорное кольцо на рабочих частях - предотвращает попадание мелкой пыли на шайбу и O-Ring Адаптированное кольцо крышки на гайке - Защищает торец - предотвращает попадание мелкой пыли на O-Ring Втулка защитная Кольцо уплотнительное Втулка ограничительная Подшипник игольчатый Втулка защитная Инструментальная оснастка 16 Вспомогательный инструмент Korloy для металлорежущих станков Серия NPM




См.также / See also :

Соотношение твердостей Таблица / Hardness equivalent table

Аналоги марок стали / Workpiece material conversion table

Отклонение размера детали / Fit tolerance table

Перевод оборотов в скорость / Surface speed to RPM conversion

Диаметр под резьбу / Tap drill sizes

Виды резьбы в машиностроении / Thread types and applications

Дюймы в мм Таблица / Inches to mm Conversion table

Современные инструментальные материалы / Cutting tool materials


Инструментальная оснастка Korloy для металлорежущих станков




KORLOY

Каталог KORLOY 2018 Инструмент и станочная оснастка Фрезы концевые монолитные по металлу Сверла спиральные Токарные расточные державки Цанговые патроны
Каталог
KORLOY
2018
Металлорежущий
инструмент
и оснастка
(1259 страниц)
Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках
Каталог
KORLOY
2016
Металлорежущий
инструмент
и оснастка
(1121 страница)
Каталог KORLOY 2016 Металлорежущий инструмент для точения фрезерования сверления и инструментальная станочная оснастка для металлообрабатывающих станков
Каталог
KORLOY
2016
Инструмент
и оснастка
(англ.яз / ENG)
(1142 страницы)
Каталог KORLOY 2016 Режущий инструмент и станочная оснастка для производства штампов и пресс-форм Сборные фрезы и сверла с твердосплавными сменными режущими многогранными пластинами
Каталог
KORLOY
2016
Инструмент
для обработки
штампов
и пресс-форм
(англ.яз / ENG)
(263 страницы)
Каталог KORLOY 2015 Режущий инструмент и инструментальная оснастка для металлорежущих станков и металлообрабатывающего оборудования
Каталог
KORLOY
2015
Режущий
инструмент
и оснастка
(англ.яз / ENG)
(1059 страниц)
Каталог KORLOY 2014 Режущий инструмент для точения сверления фрезерования Оснастка
Каталог
KORLOY
2014
Металлорежущий
инструмент
(1043 страницы)
Каталог KORLOY 2014 Металлорежущий инструмент и инструментальная оснастка для станков Токарные резцы с режущими твердосплавными пластинами Фрезы Сверла Оправки
Каталог
KORLOY
2014
Металлорежущий
инструмент
и станочная
оснастка
(исп.яз / SPA)
(1043 страницы)
Каталог KORLOY 2013 Металлорежущий инструмент
Каталог
KORLOY
2013
Металлорежущий
инструмент
(987 страниц)
Каталог KORLOY 2012 Специальный режущий инструмент для металлообработки Наружное точение Растачивание Фрезерование сборными и монолитными фрезами Сверление
Каталог
KORLOY
2012
Специальный
режущий
инструмент
(англ.яз / ENG)
(68 страниц)
Каталог KORLOY 2011 Металлорежущий инструмент сборный и твердосплавный для металлообрабатывающих станков и оборудования
Каталог
KORLOY
2011
Металлорежущий
инструмент
(818 страниц)
Каталог KORLOY 2010 Металлорежущий инструмент и станочная инструментальная оснастка для металлообрабатывающего оборудования
Каталог
KORLOY
2010
Металлорежущий
инструмент
(англ.яз / ENG)
(820 страниц)
Каталог KORLOY 2008 Инструмент металлорежущий и инструментальная оснастка
Каталог
KORLOY
2008
Инструмент
металлорежущий
(546 страниц)
Каталог KORLOY 2006 Режущий инструмент для металлообрабатывающих станков и многофункциональных центров с ЧПУ
Каталог
KORLOY
2006
Режущий
инструмент
для станков
(англ.яз / ENG)
(540 страниц)





Каталоги инструмента и оснастки для металлообработки на станках /
Cutting tools and tooling system catalogs



Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

823 Серия DSC Вспомогательный инструмент Korloy для металлорежущих станков BT-DSC MAS403-BT (мм) Обозначение 0D L 0D1 0D2 H G N zS\ BT30- DSC6 80 6 80 21 27 36 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр. I13823 824 Инструментальная оснастка 14 Вспомогательный инструмент Korloy для металлорежущих станков Серия DSC HSK-DSC DIN69893-1, ISO 12164-1 2001 (мм) Обозначение 0 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр. I14824 825 Серия DSC Вспомогательный инструмент Korloy для металлорежущих станков HSK-DSC DIN69893-1, ISO 12164-1 2001 (мм) Обозначение 0D L 0D1 0D2 H G N zS\ HSK100A Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр. I15825 827 Фрезерный патрон NPM25 Укороченная длина Укороченный тип Обычный тип Укороченный тип Расширение выпускаемой линейки за счет укороченного типа Абсолютный ко Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр. I17827 828 Втулка переходная А DBT30 - NPM20 - 85 20 85 54 85 M12 CS20, C20 0 8 DBT40 - NPM20 - 85 20 85 54 85 M16 CS20, C20 1 5 100 20 100 54 85 M16 CS20, C20 1 9 13 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр. I18828 829 Серия NPM J BT-NPM Вспомогательный инструмент Korloy для металлорежущих станков MAS403-BT (мм) Обозначение 0D L 0C H G Втулка переходная А BT30 - NPM20 - 8 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр. I19829



---

---
