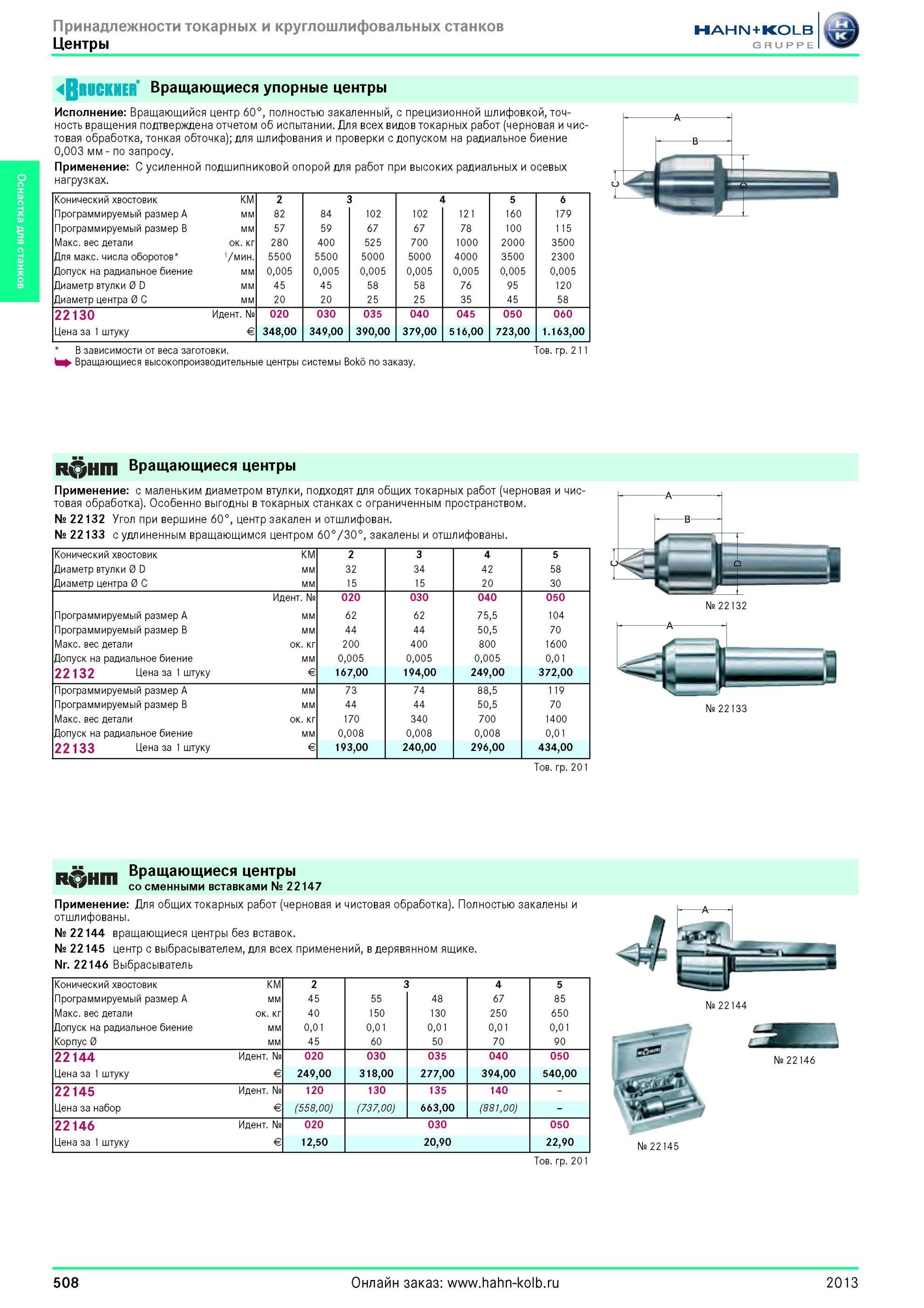

508 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.508

508 Вращающиеся упорные центры от Хан Кольб Исполнение Вращающийся центр 60°, полностью закаленный, с прецизионной шлифовкой, точность вращения подтвержде Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 508

Вращающиеся упорные центры от Хан Кольб Исполнение Вращающийся центр 60°, полностью закаленный, с прецизионной шлифовкой, точность вращения подтвержде

Вращающиеся упорные центры от Хан Кольб Исполнение Вращающийся центр 60°, полностью закаленный, с прецизионной шлифовкой, точность вращения подтверждена отчетом об испытании. Для всех видов токарных работ (черновая и чистовая обработка, тонкая обточка); для шлифования и проверки с допуском на радиальное биение 0,003 мм по запросу. Применение С усиленной подшипниковой опорой для работ при высоких радиальных и осевых нагрузках. Конический хвостовик КМ 2 3 4 5 6 Программируемый размер A мм 82 84 102 102 121 160 179 Программируемый размер B мм 57 59 67 67 78 100 115 Макс. вес детали кг к. о 280 400 525 700 1000 2000 3500 Для макс. числа оборотов '/мин. 5500 5500 5000 5000 4000 3500 2300 Допуск на радиальное биение мм 0,005 0,005 0,005 0,005 0,005 0,005 0,005 Диаметр втулки 0 D мм 45 45 58 58 76 95 120 Диаметр центра 0 C мм 20 20 25 25 35 45 58 22130 Цена за 1 штуку Идентификационный номер № Евро € 020 348,00 030 349,00 035 390,00 040 379,00 045 516,00 050 723,00 060 1.163,00 В зависимости от веса заготовки. Вращающиеся высокопроизводительные центры системы Boko по заказу. Товарная группа 211 Вращающиеся центры Применение с маленьким диаметром втулки, подходят для общих токарных работ (черновая и чистовая обработка). Особенно выгодны в токарных стангах с ограниченным пространством. № 22132 Угол при вершине 60°, центр закален и отшлифован. № 22133 с удлиненным вращающимся центром 60°/30°, закалены и отшлифованы. Конический хвостовик КМ 2 3 4 5 Диаметр втулки 0 D мм 32 34 42 58 Диаметр центра 0 C мм 15 15 20 30 Идентификационный номер № 020 030 040 050 Программируемый размер A мм 62 62 75,5 104 Программируемый размер B мм 44 44 50,5 70 Макс. вес детали около кг 200 400 800 1600 Допуск на радиальное биение мм 0,005 0,005 0,005 0,01 22132 Цена за 1 штуку Евро € 167,00 194,00 249,00 372,00 Программируемый размер A мм 73 74 88,5 119 Программируемый размер B мм 44 44 50,5 70 Макс. вес детали около кг 170 340 700 1400 Допуск на радиальное биение мм 0,008 0,008 0,008 0,01 22133 Цена за 1 штуку Евро € 193,00 240,00 296,00 434,00 Товарная группа 201 № 22133 Вращающиеся центры со сменными вставками № 22147 Применение Для общих токарных работ (черновая и чистовая обработка). Полностью закалены и отшлифованы. № 22144 вращающиеся центры без вставок. № 22145 центр с выбрасывателем, для всех применений, в дерявянном ящике. Nr. 22146 Выбрасыватель Конический хвостовик КМ 2 4 5 Программируемый размер A мм 45 55 48 67 85 Макс. вес детали около кг 40 150 130 250 650 Допуск на радиальное биение мм 0,01 0,01 0,01 0,01 0,01 Корпус 0 мм 45 60 50 70 90 22144 Идентификационный номер № 020 030 035 040 050 Цена за 1 штуку Евро € 249,00 318,00 277,00 394,00 540,00 22145 Идентификационный номер № 120 130 135 140 Цена за набор Евро € (558,00) (737,00) 663,00 (881,00) 22146 Цена за 1 штуку Идентификационный номер № Евро € 020 12,50 030 20,90 050 22,90 Товарная группа 201 А № 22145 508 2013
