MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)




796 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.I236

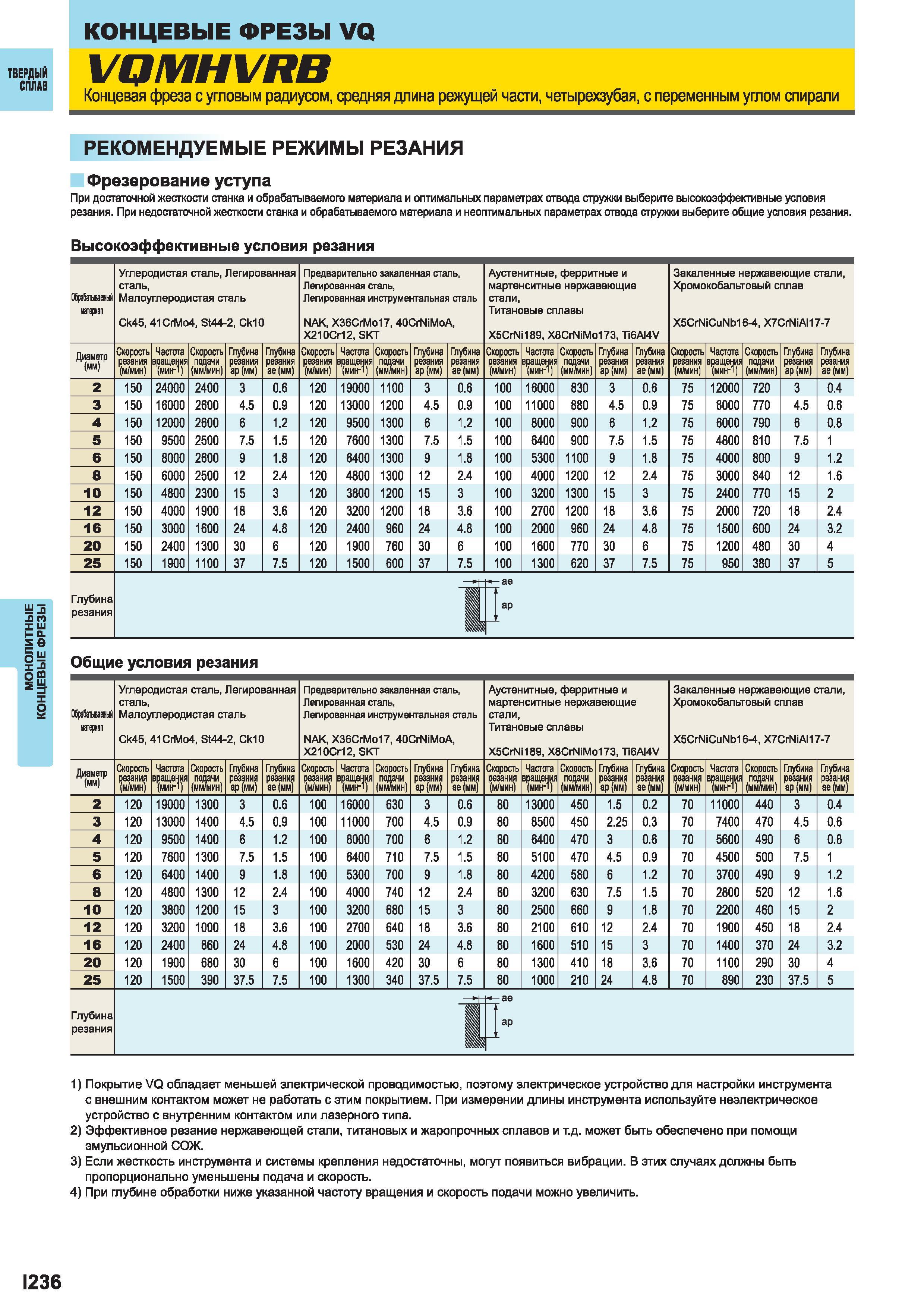

796 VQMHVRB Концевая фреза Mitsubishi с угловым радиусом средняя длина режущей части четырехзубая с переменным углом спирали Рекомендуемые режимы рез Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. I236

VQMHVRB Концевая фреза Mitsubishi с угловым радиусом средняя длина режущей части четырехзубая с переменным углом спирали Рекомендуемые режимы рез

VQMHVRB Концевая фреза Mitsubishi с угловым радиусом средняя длина режущей части четырехзубая с переменным углом спирали Рекомендуемые режимы резания Фрезерование уступа При достаточной жесткости станка и обрабатываемого материала и оптимальных параметрах отвода стружки выберите высокоэффективные условия резания. При недостаточной жесткости станка и обрабатываемого материала и неоптимальных параметрах отвода стружки выберите общие условия резания. Высокоэффективные условия резания Обрабатываемый нагара Углеродистая сталь Легированная сталь Малоуглеродистая сталь Ck45 41CrMo4 St44-2Предварительно закаленная сталь Легированная сталь Легированная инструментальная сталь NAK Х36СгМо17 40CrNiMoA X210Cr12 SKT Аустенитные ферритные и мартенситные нержавеющие стали Титановые сплавы X5CrNi189 X8CrNiMo173 T16AI4V Закаленные нержавеющие стали Хромокобальтовый сплав X5CrNiCuNb16-4 X7CrNiAI17-7 Диаметр (мм) Скорость резания (м/мин) Частота вращени; (мин-1) Скорость подачи (мм/мин) Ггубина резания ар(мм) Глубина резания ае(мм) Скорость резания (м/мин) Частота вращени; (мин-1) Скорость подачи (мм/мин) Ггубина резания ар(мм) Глубина резания ае(мм) Скорость резания (м/мин) Частота вращени; (мин-1) Скорость подачи (мм/мин) Ггубина резания ар(мм) Глубина резания ае(мм) Скорость резания (м/мин) Частота вращени; (мин-1) Скорость подачи (мм/мин) Ггубина резания ар(мм) Глубина резания ае(мм) 2 150 24000 2400 3 0.6 120 19000 1100 3 0.6 100 16000 830 3 0.6 75 12000 720 3 0.4 3 150 16000 2600 4.5 0.9 120 13000 1200 4.5 0.9 100 11000 880 4.5 0.9 75 8000 770 4.5 0.6 4 150 12000 2600 6 1.2 120 9500 1300 6 1.2 100 8000 900 6 1.2 75 6000 790 6 0.8 5 150 9500 2500 7.5 1.5 120 7600 1300 7.5 1.5 100 6400 900 7.5 1.5 75 4800 810 7.5 1 6 150 8000 2600 9 1.8 120 6400 1300 9 1.8 100 5300 1100 9 1.8 75 4000 800 9 1.2 8 150 6000 2500 12 2.4 120 4800 1300 12 2.4 100 4000 1200 12 2.4 75 3000 840 12 1.6 10 150 4800 2300 15 3 120 3800 1200 15 3 100 3200 1300 15 3 75 2400 770 15 2 12 150 4000 1900 18 3.6 120 3200 1200 18 3.6 100 2700 1200 18 3.6 75 2000 720 18 2.4 16 150 3000 1600 24 4.8 120 2400 960 24 4.8 100 2000 960 24 4.8 75 1500 600 24 3.2 20 150 2400 1300 30 6 120 1900 760 30 6 100 1600 770 30 6 75 1200 480 30 4 25 150 1900 1100 37 7.5 120 1500 600 37 7.5 100 1300 620 37 7.5 75 950 380 37 5 Глубина резания ае 1 ар Общие условия резания Обрабатываемый натермап Углеродистая сталь Легированная сталь Малоуглеродистая сталь Ck45 41СгМо4 St44-2Предварительно закаленная сталь Легированная сталь Легированная инструментальная сталь NAK Х36СгМо17 40CrNiMoA Х210СМ2 SKT Аустенитные ферритные и мартенситные нержавеющие стали Титановые сплавы X5CrNi189 X8CrNiMo173 T16AI4V Закаленные нержавеющие стали Хромокобальтовый сплав X5CrNiCuNb16-4 X7CrNiAI17-7 Диаметр (мм) Скорость резания (м/мин) Частота в защеь Скорость псщачи (мм/мин) Глубина резания ар (мм) Ггубина резания ае(мм) Скорость резания (м/мин) Частота в ащеь Скорость подачи (мм/мин) Глубина резания ар(мм) Ггубина резания ае(мм) Скорость резания (м/мин) Частота B iaiiieh Скорость подачи (мм/мин) Глубина резания ар (мм) Ггубина резания ае(мм) Скорость резания (м/мин) Частота B iaiiieh Скорость гацгачи (мм/мин) Глубина резания ар (мм) Ггубина резания ае (мм) 2 120 19000 1300 3 0.6 100 16000 630 3 0.6 80 13000 450 1.5 0.2 70 11000 440 3 0.4 3 120 13000 1400 4.5 0.9 100 11000 700 4.5 0.9 80 8500 450 2.25 0.3 70 7400 470 4.5 0.6 4 120 9500 1400 6 1.2 100 8000 700 6 1.2 80 6400 470 3 0.6 70 5600 490 6 0.8 5 120 7600 1300 7.5 1.5 100 6400 710 7.5 1.5 80 5100 470 4.5 0.9 70 4500 500 7.5 1 6 120 6400 1400 9 1.8 100 5300 700 9 1.8 80 4200 580 6 1.2 70 3700 490 9 1.2 8 120 4800 1300 12 2.4 100 4000 740 12 2.4 80 3200 630 7.5 1.5 70 2800 520 12 1.6 10 120 3800 1200 15 3 100 3200 680 15 3 80 2500 660 9 1.8 70 2200 460 15 2 12 120 3200 1000 18 3.6 100 2700 640 18 3.6 80 2100 610 12 2.4 70 1900 450 18 2.4 16 120 2400 860 24 4.8 100 2000 530 24 4.8 80 1600 510 15 3 70 1400 370 24 3.2 20 120 1900 680 30 6 100 1600 420 30 6 80 1300 410 18 3.6 70 1100 290 30 4 25 120 1500 390 37.5 7.5 100 1300 340 37.5 7.5 80 1000 210 24 4.8 70 890 230 37.5 5 Глубина резания ае 1 ар 1) Покрытие VQ обладает меньшей электрической проводимостью поэтому электрическое устройство для настройки инструмента с внешним контактом может не работать с этим покрытием. При измерении длины инструмента используйте неэлектрическое устройство с внутренним контактом или лазерного типа. 2) Эффективное резание нержавеющей стали титановых и жаропрочных сплавов и т.д. может быть обеспечено при помощи эмульсионной СОЖ. 3) Если жесткость инструмента и системы крепления недостаточны могут появиться вибрации. В этих случаях должны быть пропорционально уменьшены подача и скорость. 4) При глубине обработки ниже указанной частоту вращения и скорость подачи можно увеличить. I236 Монолитные концевые фрезы Концевые фрезы VQ тверд




См.также / See also :

Концевые фрезы по металлу Конструкция / Parts of an end mill

Встречное и попутное фрезерование / Up and down cut milling

Фрезерование металлов Основы / Basics of milling

Формулы фрезерования / Milling formulas

Скорость резания от диаметра Таблица / Surface speed to RPM conversion

Фрезерование резьбы / Thread milling

Оснастка для фрезерных станков по металлу / Мilling tool holders

Балансировка инструмента / Tool balancing


Монолитные концевые фрезы Mitsubishi из твердого сплава и быстрорежущей стали





Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

793 Режимы резания Mitsubishi при фрезеровании цельными концевыми фрезами Фрезерование уступов (обработка канавок) Материал Углеродистая сталь Легиро Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. I233793 794 VQMHVRB Концевая фреза Mitsubishi с угловым радиусом средняя длина режущей части четырехзубая с переменным углом спирали (30HRC) (45HRC) Закалённ Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. I234794 795 Монолитные концевые фрезы Mitsubishi X MIRACLE SIGMA Единицы мм Обозначение D1 R ap Li D4 Зубьев s T s c X Тип VQMHVRBD1600R300 16 3 35 90 16 4 2 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. I235795 797 Режимы резания Mitsubishi при фрезеровании цельными концевыми фрезами Фрезерование уступа При достаточной жесткости станка и обрабатываемого мате Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. I237797 798 VQMHVRB Концевая фреза Mitsubishi с угловым радиусом средняя длина режущей части четырехзубая с переменным углом спирали Обработка пазов При дост Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. I238798 799 Концевая фреза Mitsubishi с угловым радиусом средняя длина режущей части четырехзубая с переменным углом спирали (30HRC) (45HRC) Закалённая Сталь Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. I239799
