MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)




798 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.I238

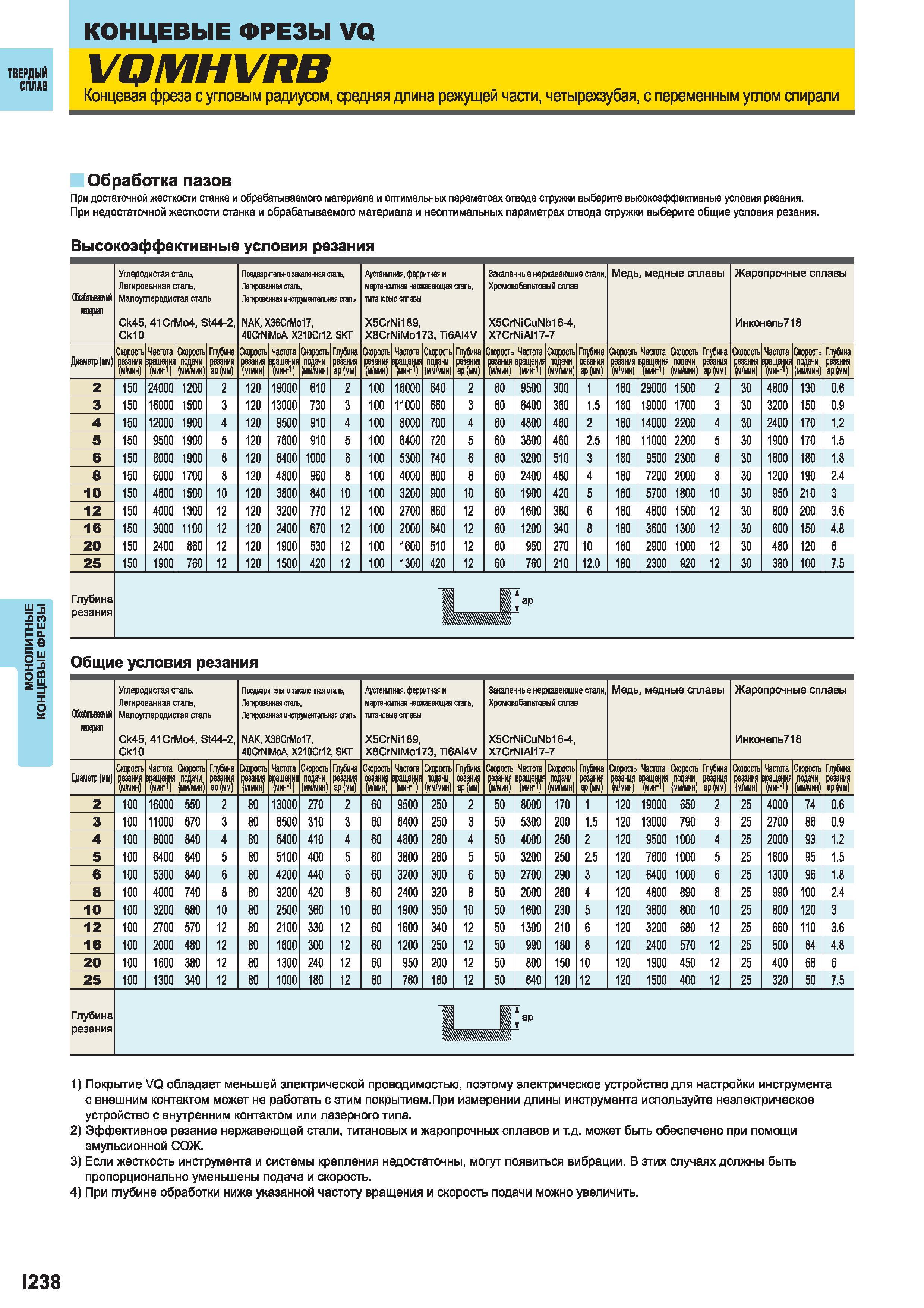

798 VQMHVRB Концевая фреза Mitsubishi с угловым радиусом средняя длина режущей части четырехзубая с переменным углом спирали Обработка пазов При дост Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. I238

VQMHVRB Концевая фреза Mitsubishi с угловым радиусом средняя длина режущей части четырехзубая с переменным углом спирали Обработка пазов При дост

VQMHVRB Концевая фреза Mitsubishi с угловым радиусом средняя длина режущей части четырехзубая с переменным углом спирали Обработка пазов При достаточной жесткости станка и обрабатываемого материала и оптимальных параметрах отвода стружки выберите высокоэффективные условия резания. При недостаточной жесткости станка и обрабатываемого материала и неоптимальных параметрах отвода стружки выберите общие условия резания. Высокоэффективные условия резания Ирбатьваш Углеродистая сталь Легированная сталь Малоуглеродистая сталь Предварительно закаленная сталь Легированная сталь Легированная инструментальная сталь Аустенитная ферритная и ыартенатая нержавеющая сталь титановые сллавы Закаленные нержавеющие стали Хромокобапыовый сплав Медь медные сплавы Жаропрочные сплавы Ck45 41СгМо4 St44-2NAK Х36СгМо17 40CrNiMoA Х210СМ2 SKT X5CrNi189 X8CrNiMo173 Ti6AI4V X5CrNiCuNb16-4 X7CrNiAI17-7 Инконель718 Диаметр (мм) Скорость резания (м/мин) Частота 'РГ Скорость пшачи (мм/мин) Глубина резания ар (мм) Скорость резания (м/мин) Частота в вращения Скорость подачи (нм/мин) Глубина резания ар (мм) Скорость резания (м/мин) Частота Скорость пшачи (ми мин) Глубина резания ар (мм) Скорость резания (м/мин) Частота 'РГ Скорость пшачи (мм/мин) Глубина резания ар (мм) Скорость резания (м/мин) Частота в вращения Скорость подачи (мммн) Глубина резания ар (мм) Скорость резания (м/мин) Частота Скорость пшачи (МИШИН) Глубина резания ар (мм) 2 150 24000 1200 2 120 19000 610 2 100 16000 640 2 60 9500 300 1 180 29000 1500 2 30 4800 130 0.6 3 150 16000 1500 3 120 13000 730 3 100 11000 660 3 60 6400 360 1.5 180 19000 1700 3 30 3200 150 0.9 4 150 12000 1900 4 120 9500 910 4 100 8000 700 4 60 4800 460 2 180 14000 2200 4 30 2400 170 1.2 5 150 9500 1900 5 120 7600 910 5 100 6400 720 5 60 3800 460 2.5 180 11000 2200 5 30 1900 170 1.5 6 150 8000 1900 6 120 6400 1000 6 100 5300 740 6 60 3200 510 3 180 9500 2300 6 30 1600 180 1.8 8 150 6000 1700 8 120 4800 960 8 100 4000 800 8 60 2400 480 4 180 7200 2000 8 30 1200 190 2.4 10 150 4800 1500 10 120 3800 840 10 100 3200 900 10 60 1900 420 5 180 5700 1800 10 30 950 210 3 12 150 4000 1300 12 120 3200 770 12 100 2700 860 12 60 1600 380 6 180 4800 1500 12 30 800 200 3.6 16 150 3000 1100 12 120 2400 670 12 100 2000 640 12 60 1200 340 8 180 3600 1300 12 30 600 150 4.8 20 150 2400 860 12 120 1900 530 12 100 1600 510 12 60 950 270 10 180 2900 1000 12 30 480 120 6 25 150 1900 760 12 120 1500 420 12 100 1300 420 12 60 760 210 12.0 180 2300 920 12 30 380 100 7.5 Общие условия резания 0бр вшш1 Углеродистая сталь Легированная сталь Малоуглеродистая сталь Ск45 41СгМо4 St44-2Предварительно закаленная сталь Легированная сталь Легированная инструментальная сталь NAK Х36СгМо17 40CrNiMoA Х210СМ2 SKT Аустенитная ферритная и ыартенатая нержавеющая сталь титановые сллавы X5CrNi189 X8CrNiMo173 Ti6AI4V Закаленные нержавеющие стали Хромокобапыовый сплав X5CrNiCuNb16-4 X7CrNiAI17-7 Медь медные сплавы Жаропрочные сплавы Инконепь718 Диаметр (мм) Скорость резания (м/мин) Частота заще И С -5- Глубина резания ар (мм) Скорость резания (м/мин) Частота чище Скорость пшачи мммн) Глубина резания ар (мм) lit Частота оаще ия Скорость пшчи (мм/мин) Глубина резания ар (мм) Скорость резания (м/мин) Частота в заще Скорость пшачи (мм/мин) Глубина резания ар (мм) Скорость резания (м/мин) Частота гре и Скорость пшачи мммн) Глубина резания ар (мм) lit Частота оаще1 ия ill -МР Глубина резания ар (мм) 2 100 16000 550 2 80 13000 270 2 60 9500 250 2 50 8000 170 1 120 19000 650 2 25 4000 74 0.6 3 100 11000 670 3 80 8500 310 3 60 6400 250 3 50 5300 200 1.5 120 13000 790 3 25 2700 86 0.9 4 100 8000 840 4 80 6400 410 4 60 4800 280 4 50 4000 250 2 120 9500 1000 4 25 2000 93 1.2 5 100 6400 840 5 80 5100 400 5 60 3800 280 5 50 3200 250 2.5 120 7600 1000 5 25 1600 95 1.5 6 100 5300 840 6 80 4200 440 6 60 3200 300 6 50 2700 290 3 120 6400 1000 6 25 1300 96 1.8 8 100 4000 740 8 80 3200 420 8 60 2400 320 8 50 2000 260 4 120 4800 890 8 25 990 100 2.4 10 100 3200 680 10 80 2500 360 10 60 1900 350 10 50 1600 230 5 120 3800 800 10 25 800 120 3 12 100 2700 570 12 80 2100 330 12 60 1600 340 12 50 1300 210 6 120 3200 680 12 25 660 110 3.6 16 100 2000 480 12 80 1600 300 12 60 1200 250 12 50 990 180 8 120 2400 570 12 25 500 84 4.8 20 100 1600 380 12 80 1300 240 12 60 950 200 12 50 800 150 10 120 1900 450 12 25 400 68 6 25 100 1300 340 12 80 1000 180 12 60 760 160 12 50 640 120 12 120 1500 400 12 25 320 50 7.5 Глубина резания чШШШШшш ар 1) Покрытие VQ обладает меньшей электрической проводимостью поэтому электрическое устройство для настройки инструмента с внешним контактом может не работать с этим покрытием.При измерении длины инструмента используйте неэлектрическое устройство с внутренним контактом или лазерного типа. 2) Эффективное резание нержавеющей стали титановых и жаропрочных сплавов и т.д. может быть обеспечено при помощи эмульсионной СОЖ. 3) Если жесткость инструмента и системы крепления недостаточны могут появиться вибрации. В этих случаях должны быть пропорционально уменьшены подача и скорость. 4) При глубине обработки ниже указанной частоту вращения и скорость подачи можно увеличить. I238 Монолитные концевые фрезы Концевые фрезы VQ тверд




См.также / See also :

Монолитные концевые фрезы Mitsubishi из твердого сплава и быстрорежущей стали



Концевые фрезы по металлу Конструкция / Parts of an end mill

Встречное и попутное фрезерование / Up and down cut milling

Фрезерование металлов Основы / Basics of milling

Формулы фрезерования / Milling formulas

Скорость резания от диаметра Таблица / Surface speed to RPM conversion

Фрезерование резьбы / Thread milling

Оснастка для фрезерных станков по металлу / Мilling tool holders

Балансировка инструмента / Tool balancing




Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

795 Монолитные концевые фрезы Mitsubishi X MIRACLE SIGMA Единицы мм Обозначение D1 R ap Li D4 Зубьев s T s c X Тип VQMHVRBD1600R300 16 3 35 90 16 4 2 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. I235795 796 VQMHVRB Концевая фреза Mitsubishi с угловым радиусом средняя длина режущей части четырехзубая с переменным углом спирали Рекомендуемые режимы рез Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. I236796 797 Режимы резания Mitsubishi при фрезеровании цельными концевыми фрезами Фрезерование уступа При достаточной жесткости станка и обрабатываемого мате Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. I237797 799 Концевая фреза Mitsubishi с угловым радиусом средняя длина режущей части четырехзубая с переменным углом спирали (30HRC) (45HRC) Закалённая Сталь Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. I239799 800 VQMHVRBF Концевая фреза Mitsubishi с угловым радиусом средняя длина режущей части четырехзубая с переменным углом спирали Рекомендуемые режимы ре Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. I240800 801 ФРЕЗЫ Mitsubishi MIRACLE NOVA Сферическая короткая рабочая часть 2 зуба Особо высокая точность UW (VC) R0 5 R0 5 R0 5 R0 5 (30HRC) (45HRC) Закалё Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. I241801
