Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)




394 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.E58

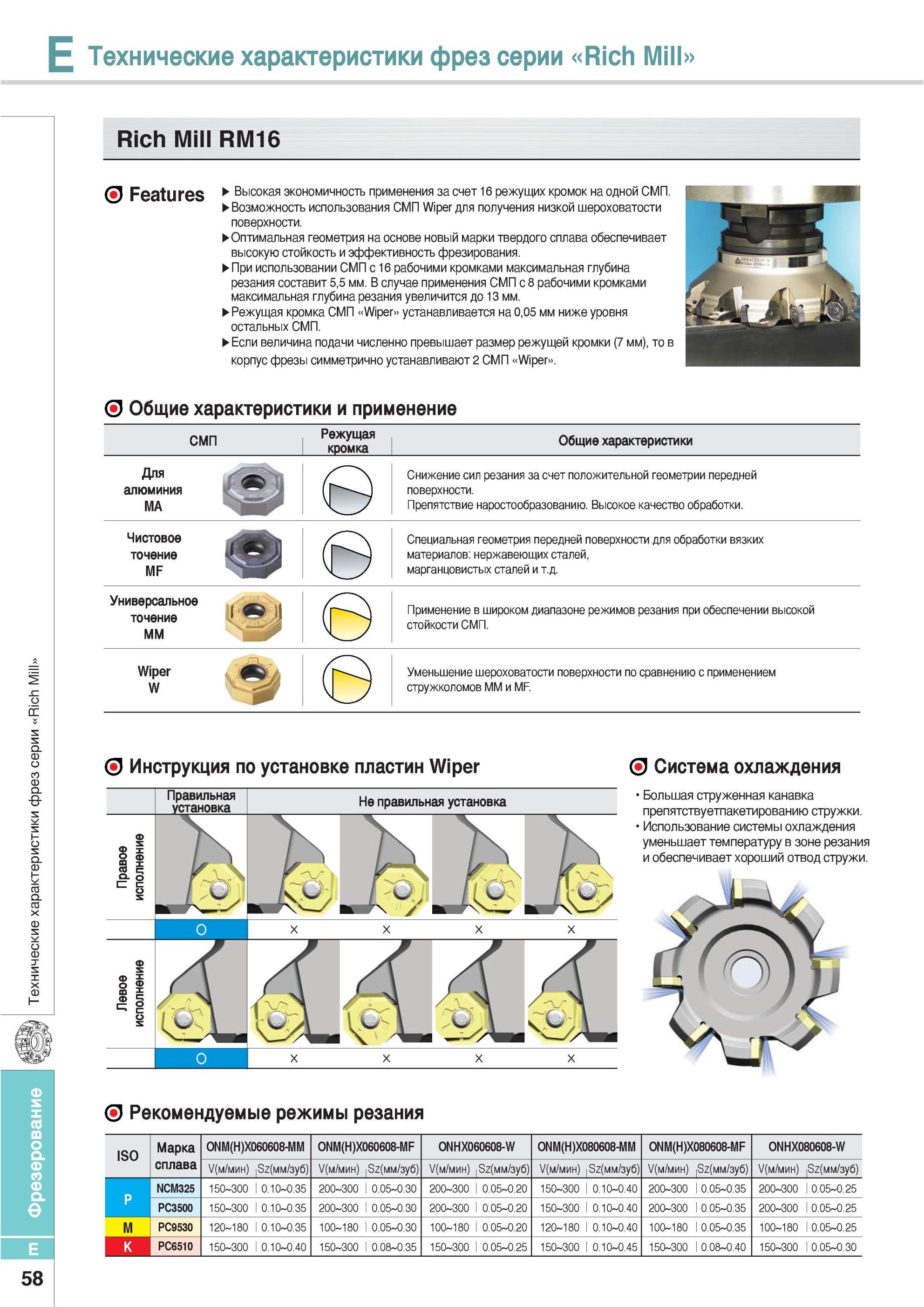

394 Возможность использования СМП Korloy Wiper для получения низкой шероховатости поверхности Оптимальная геометрия на основе новый марки твердого сплава обесп Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E58

Возможность использования СМП Korloy Wiper для получения низкой шероховатости поверхности Оптимальная геометрия на основе новый марки твердого сплава обесп

Возможность использования СМП Korloy Wiper для получения низкой шероховатости поверхности. Оптимальная геометрия на основе новый марки твердого сплава обеспечивает высокую стойкость и эффективность фрезирования. При использовании СМП с 16 рабочими кромками максимальная глубина резания составит 5,5 мм. В случае применения СМП с 8 рабочими кромками максимальная глубина резания увеличится до 13 мм. Режущая кромка СМП Wiper устанавливается на 0,05 мм ниже уровня остальных СМП. Если величина подачи численно превышает размер режущей кромки (7 мм) то в корпус фрезы симметрично устанавливают 2 СМП Wiper Общие характеристики и применение смп Режущая кромка Общие характеристики Для алюминия МА ( 9 Снижение сил резания за счет положительной геометрии передней поверхности. Препятствие наростообразованию. Высокое качество обработки. Чистовое точение MF ль W ( Специальная геометрия передней поверхности для обработки вязких материалов нержавеющих сталей марганцовистых сталей и т.д. Универсальное точение ММ ( Применение в широком диапазоне режимов резания при обеспечении высокой стойкости СМП. Wiper W ( Уменьшение шероховатости поверхности по сравнению с применением стружколомов MM и MF. Инструкция по установке пластин Wiper Система охлаждения Большая струженная канавка препятствуетпакетированию стружки. Использование системы охлаждения уменьшает температуру в зоне резания и обеспечивает хороший отвод стружи. Рекомендуемые режимы резания ISO Марка сплава 0NM(H)X060608-MM ONM(H)X060608-MF 0NHX060608-W 0NM(H)X080608-MM 0NM(H)X080608-MF 0NHX080608-W V(m/mmh) Sz(MM/3y6) V(m/mmh) Sz(MM/3y6) V(m/mmh) Sz(MM/3y6) V(m/mmh) Sz(MM/3y6) V(m/mmh) Sz(MM/3y6) V(m/mmh) Sz(MM/3y6) P NCM325 150 300 1 0.10 0.35 200 300 1 0.05 0.30 200 300 1 0.05 0.20 150 300 1 0.10 0.40 200 300 1 0.05 0.35 200 300 1 0.05 0.25 PC3500 150 300 1 0.10 0.35 200 300 1 0.05 0.30 200 300 1 0.05 0.20 150 300 1 0.10 0.40 200 300 1 0.05 0.35 200 300 1 0.05 0.25 M PC9530 120 180 1 0.10 0.35 100 180 1 0.05 0.30 100 180 1 0.05 0.20 120 180 1 0.10 0.40 100 180 1 0.05 0.35 100 180 1 0.05 0.25 K PC6510 150 300 1 0.10 0.40 150 300 1 0.08 0.35 150 300 1 0.05 0.25 150 300 1 0.10 0.45 150 300 1 0.08 0.40 150 300 1 0.05 0.30 E 58 установка Не правильная установка Левое Правое исполнение исполнение Технические характеристики фрез серии Rich Mill Rich Mill RM16 Features высокая экономичность применения за счет 16 режущих кромок на одной СМП.
