Возможность использования СМП Korloy Wiper для получения низкой шероховатости поверхности Оптимальная геометрия на основе новой марки твердого сплава

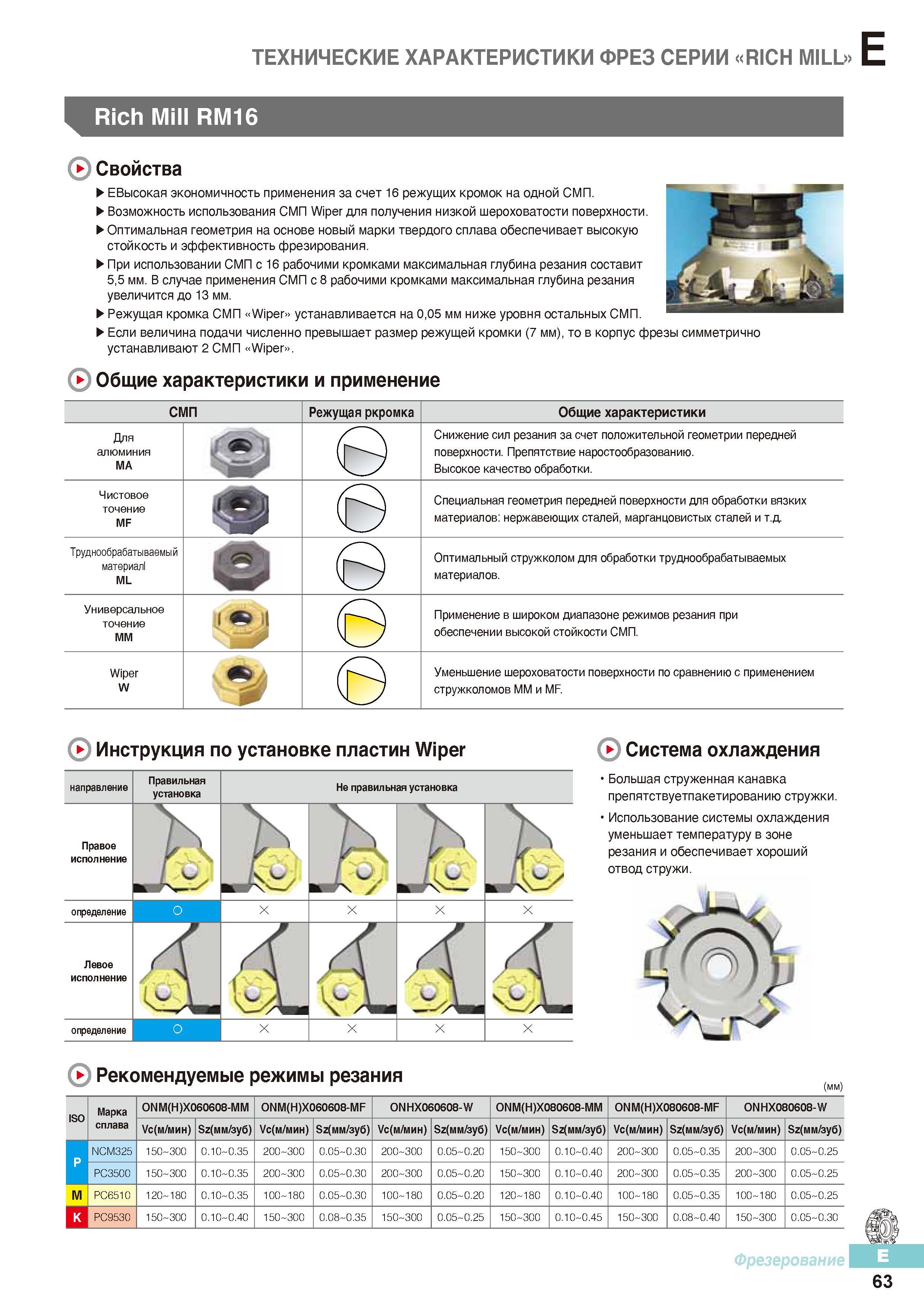

450 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E63

450 Возможность использования СМП Korloy Wiper для получения низкой шероховатости поверхности Оптимальная геометрия на основе новой марки твердого сплава Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. E63

Возможность использования СМП Korloy Wiper для получения низкой шероховатости поверхности Оптимальная геометрия на основе новой марки твердого сплава

Возможность использования СМП Korloy Wiper для получения низкой шероховатости поверхности Оптимальная геометрия на основе новой марки твердого сплава _ обеспечивает высокую стойкость и эффективность фрезирования. При использовании СМП с 16 рабочими кромками максимальная глубина резания составит 5,5 мм. В случае применения СМП с 8 рабочими кромками максимальная глубина резания увеличится до 13 мм. Режущая кромка СМП Wiper устанавливается на 0,05 мм ниже уровня остальных СМП. Если величина подачи численно превышает размер режущей кромки (7 мм), то в корпус фрезы симметрично устанавливают 2 СМП Wiper Общие характеристики и применение СМП Режущая ркромка Общие характеристики Для алюминия МА < 9 Снижение сил резания за счет положительной геометрии передней поверхности. Препятствие наростообразованию. Высокое качество обработки. Чистовое точение MF ( Специальная геометрия передней поверхности для обработки вязких материалов: нержавеющих сталей, марганцовистых сталей и т.д. Труднообрабатываемый материал ML О ( 0 Оптимальный стружколом для обработки труднообрабатываемых материалов. Универсальное точение MM ( 0 Применение в широком диапазоне режимов резания при обеспечении высокой стойкости СМП. Wiper W 0 ( 0 Уменьшение шероховатости поверхности по сравнению с применением стружколомов ММ и MF. 0 Инструкция по установке пластин Wiper Системаохлаждения 1 Большая струженная канавка препятствуетпакетированию стружки. 1 Использование системы охлаждения уменьшает температуру в зоне резания и обеспечивает хороший отвод стружи. Рекомендуемые режимы резания (мм) ISO Марка сплава ONM(H)X060608-MM ONM(H)X060608-MF ONHXO6O6O8-W ONM(H)X080608-MM ONM(H)X080608-MF ONHXO8O6O8-W Vc(m/mmh) Sz(мм/зy6) Vc(m/mmh) Sz(мм/зy6) Vc(m/mmh) Sz(мм/зy6) Vc(m/mmh) Sz(мм/зy6) Vc(m/mmh) Sz(мм/зy6) Vc(m/mmh) Sz(мм/зy6) NCM325 150 300 0.10 0.35 200 300 0.05 0.30 200 300 0.05 0.20 150 300 0.10 0.40 200 300 0.05 0.35 200 300 0.05 0.25 P P PC3500 150 300 0.10 0.35 200 300 0.05 0.30 200 300 0.05 0.20 150 300 0.10 0.40 200 300 0.05 0.35 200 300 0.05 0.25 M PC6510 120 180 0.10 0.35 100 180 0.05 0.30 100 180 0.05 0.20 120 180 0.10 0.40 100 180 0.05 0.35 100 180 0.05 0.25 k PC9530 150 300 0.10 0.40 150 300 0.08 0.35 150 300 0.05 0.25 150 300 0.10 0.45 150 300 0.08 0.40 150 300 0.05-0.30 Фрезерование 63 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФРЕЗ СЕРИИ RICH MILL E Rich Mill RM16 Свойства ЕВысокая экономичность применения за счет 16 режущих кромок на одной СМП.
