MAHR | Каталог MAHR 2006 Измерительная техника и инструмент (Всего 396 стр.)

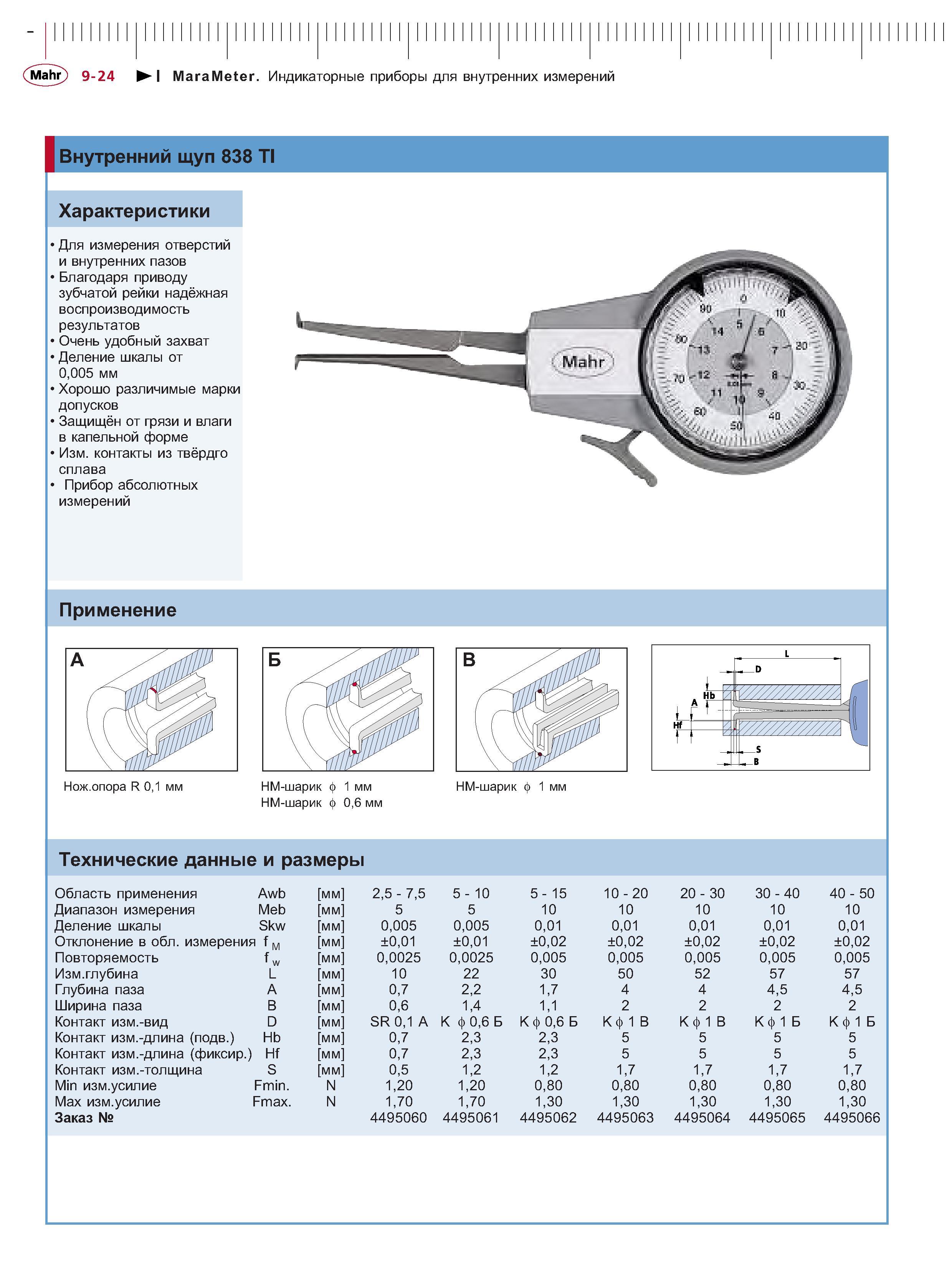

200 Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр.9-24

200 Внутренний щуп 838 TI Характеристики Для измерения отверстий и внутренних пазов Благодаря приводу зубчатой рейки надёжная воспроизводимость результа Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр. 9-24

Внутренний щуп 838 TI Характеристики Для измерения отверстий и внутренних пазов Благодаря приводу зубчатой рейки надёжная воспроизводимость результа

Внутренний щуп 838 TI Характеристики Для измерения отверстий и внутренних пазов Благодаря приводу зубчатой рейки надёжная воспроизводимость результатов Очень удобный захват Деление шкалы от 0005 мм Хорошо различимые марки допусков Защищён от грязи и влаги в капельной форме Изм. контакты из твёрдго сплава Прибор абсолютных измерений Применение НМ-шарик ф 1 мм НМ-шарик ф 06 мм Технические данные и размеры Область применения Awb мм 25 - 75 5 - 10 5 - 15 10 -20 20 - 30 30 -40 40 - 50 Диапазон измерения Meb мм 5 5 10 10 10 10 10 Деление шкалы Skw мм 0005 0005 001 001 001 001 001 Отклонение в обл. измерения f м мм 001 001 002 002 002 002 002 Повторяемость fw мм 00025 00025 0005 0005 0005 0005 000 Изм.глубина L мм 10 22 30 50 52 57 57 Глубина паза A мм 07 22 17 4 4 45 45 Ширина паза В мм 06 14 11 2 2 2 2 Контакт изм.-вид D мм SR 01 А К ф 06 Б Кф 06 Б Кф 1 В Кф 1 В Кф 1 Б Кф 1 Б Контакт изм.-длина (подв.) Hb мм 07 23 23 5 5 5 5 Контакт изм.-длина (фиксир. Hf мм 07 23 23 5 5 5 5 Контакт изм.-толщина S мм 05 12 12 17 17 17 17 Min изм.усилие Fmin. N 120 120 080 080 080 080 080 Мах изм.усилие Fmax. N 170 170 130 130 130 130 130 Заказ 4495060 4495061 4495062 4495063 4495064 4495065 4495066 Mahr 9-24 M ага М eter. Индикаторные приборы для внутренних измерений
