Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Внутренняя система подвода СОЖ Специальный шестигранный болт системы охлаждения обеспечивает подвод СОЖ в зону резания

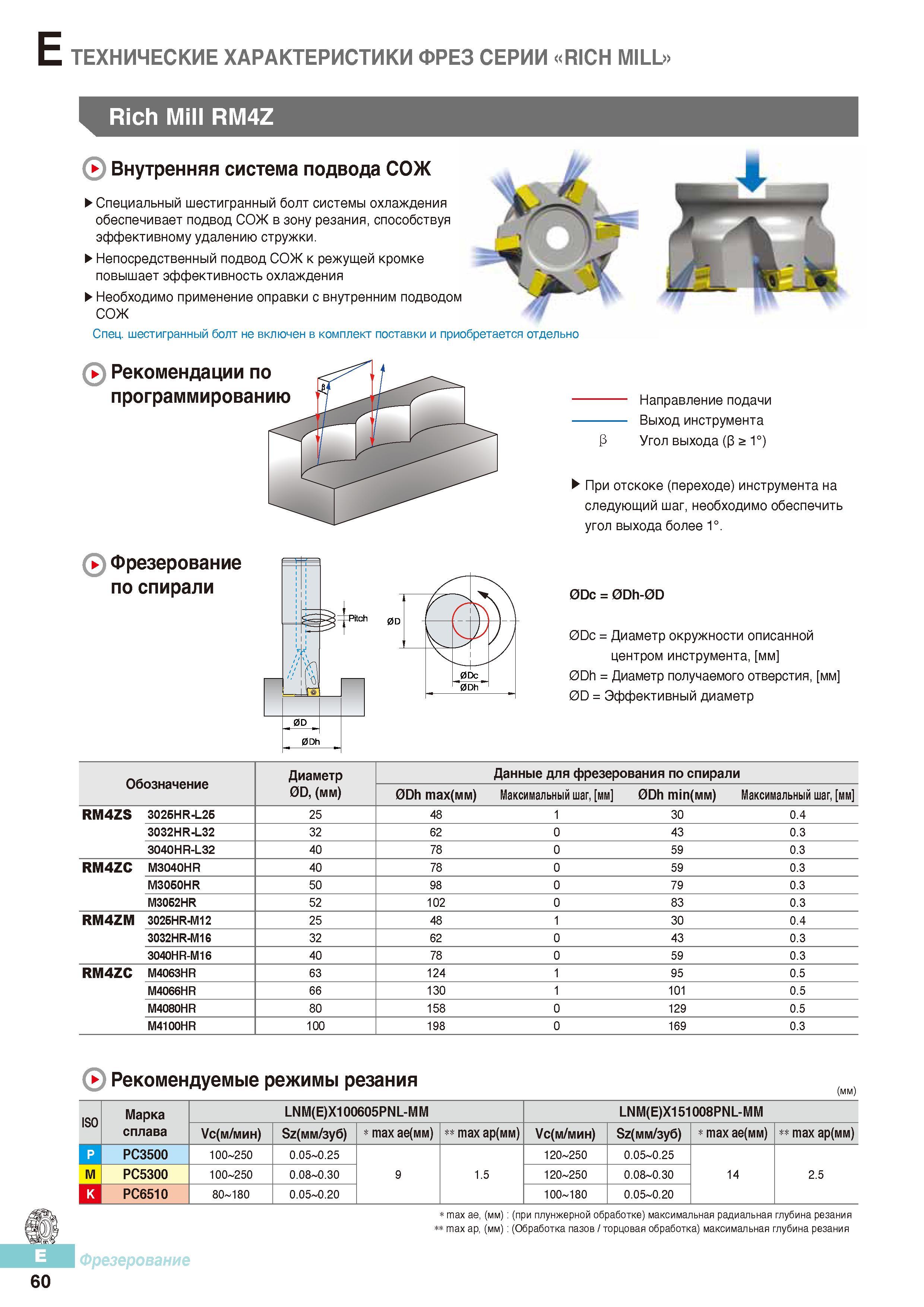

447 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E60

447 Внутренняя система подвода СОЖ Специальный шестигранный болт системы охлаждения обеспечивает подвод СОЖ в зону резания Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. E60

Внутренняя система подвода СОЖ Специальный шестигранный болт системы охлаждения обеспечивает подвод СОЖ в зону резания

Внутренняя система подвода СОЖ Специальный шестигранный болт системы охлаждения обеспечивает подвод СОЖ в зону резания _ способствуя эффективному удалению стружки. Непосредственный подвод СОЖ к режущей кромке повышает эффективность охлаждения Необходимо применение оправки с внутренним подводом СОЖ Спец. шестигранный болт не включен в комплект поставки и приобретается отдельно Рекомендации по программированию в Направление подачи Выход инструмента Угол выхода (Р>1°) При отскоке (переходе) инструмента на следующий шаг, необходимо обеспечить угол выхода более 1°. Фрезерование по спирали 0Dc = 0Dh-0D 0Dc = Диаметр окружности описанной центром инструмента, мм 0Dh = Диаметр получаемого отверстия, мм 0D = Эффективный диаметр Обозначение Диаметр 0D, (мм) Данные для фрезерования по спирали 0Dh тах(мм) Максимальный шаг, мм 0Dh тш(мм) Максимальный шаг, мм RM4ZS 3025HR-L25 25 48 1 30 0.4 3032HR-L32 32 62 0 43 0.3 3040HR-L32 40 78 0 59 0.3 RM4ZC M3040HR 40 78 0 59 0.3 M3050HR 50 98 0 79 0.3 M3052HR 52 102 0 83 0.3 RM4ZM 3025HR-M12 25 48 1 30 0.4 3032HR-M16 32 62 0 43 0.3 3040HR-M16 40 78 0 59 0.3 RM4ZC M4063HR 63 124 1 95 0.5 M4066HR 66 130 1 101 0.5 M4080HR 80 158 0 129 0.5 M4100HR 100 198 0 169 0.3 ( Рекомендуемые режимы резания (мм) 60 ISO P M Марка сплава LNM(E)X100605PNL-MM LNM(E)X151008PNL-MM Vc(m/mhh) Sz(мм/зy6) max ае(мм) тахар(мм) Vc(m/mmh) Sz(мм/зy6) max ае(мм) max ар(мм) РС3500 100-250 0.05-0.25 9 1.5 120-250 0.05-0.25 14 2.5 РС5300 100-250 0.08-0.30 120-250 0.08-0.30 РС6510 80-180 0.05-0.20 100-180 0.05-0.20 max ае, (мм): (при плунжерной обработке) максимальная радиальная глубина резания max ар, (мм): (Обработка пазов I торцовая обработка) максимальная глубина резания Фрезерование E ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФРЕЗ СЕРИИ RICH MILL Rich Mill RM4Z
