Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)

Влияние главного угла в плане на процесс резания при фрезеровании металла на станках сборным фрезами с режущими сменными пластинами (СМП)

246 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.246

246 Влияние главного угла в плане на процесс резания при фрезеровании металла на станках сборным фрезами с режущими сменными пластинами (СМП) Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 246

Влияние главного угла в плане на процесс резания при фрезеровании металла на станках сборным фрезами с режущими сменными пластинами (СМП)

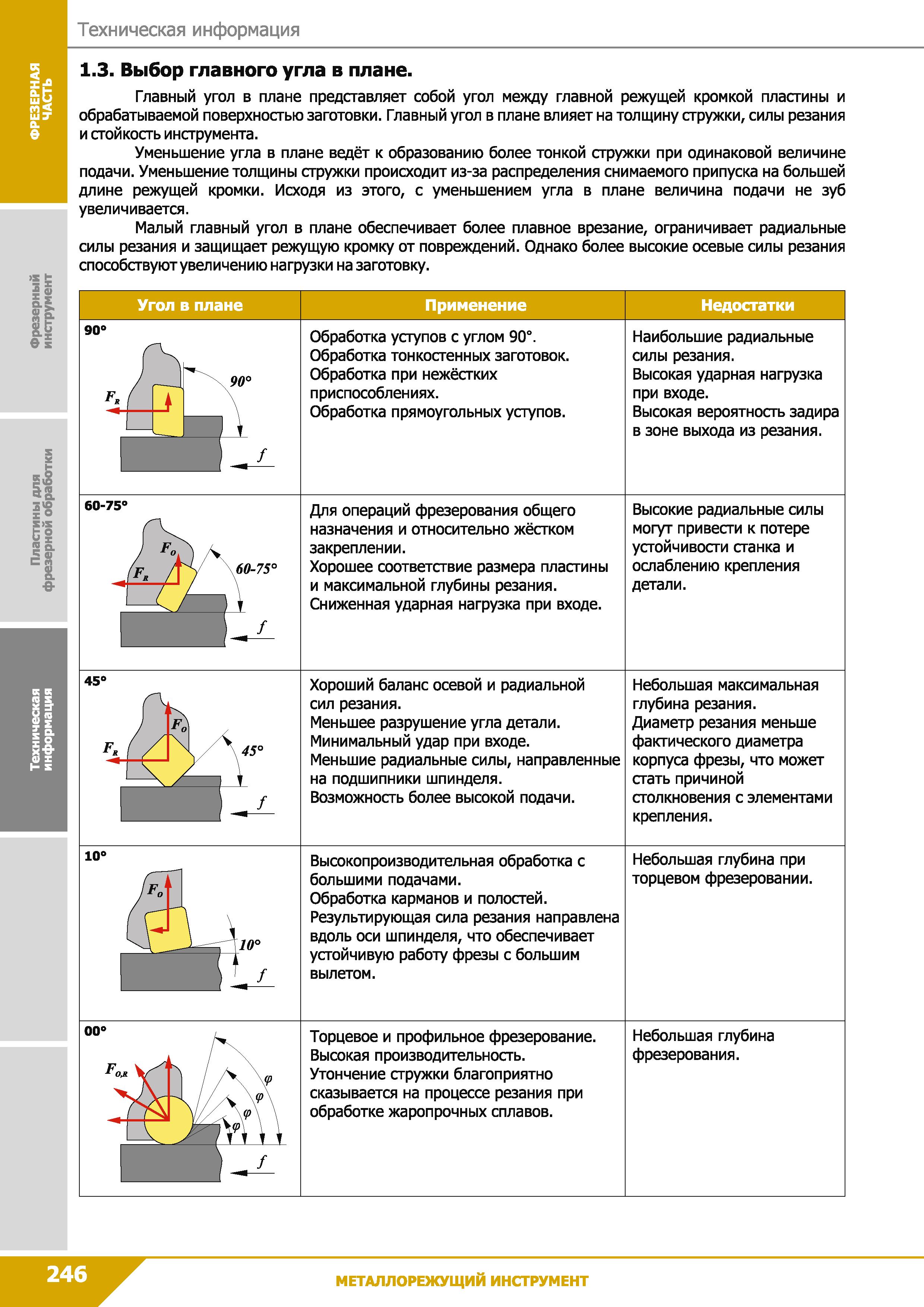

Влияние главного угла в плане на процесс резания при фрезеровании металла на станках сборным фрезами с режущими сменными пластинами (СМП) _ Техническая информация Is I ei s && X ° S>5 С n & fr 1.3. Выбор главного угла в плане. Главный угол в плане представляет собой угол между главной режущей кромкой пластины и обрабатываемой поверхностью заготовки. Главный угол в плане влияет на толщину стружки, силы резания и стойкость инструмента. Уменьшение угла в плане ведёт к образованию более тонкой стружки при одинаковой величине подачи. Уменьшение толщины стружки происходит из-за распределения снимаемого припуска на большей длине режущей кромки. Исходя из этого, с уменьшением угла в плане величина подачи не зуб увеличивается. Малый главный угол в плане обеспечивает более плавное врезание, ограничивает радиальные силы резания и защищает режущую кромку от повреждений. Однако более высокие осевые силы резания способствуют увеличению нагрузки на заготовку. Угол в плане 90° Применение Обработка уступов с углом 90°. Обработка тонкостенных заготовок. Обработка при нежёстких п риспособлен иях. Обработка прямоугольных уступов. Недостатки Наибольшие радиальные силы резания. Высокая ударная нагрузка при входе. Высокая вероятность задира в зоне выхода из резания. 60-75° 60-75° Для операций фрезерования общего назначения и относительно жёстком закреплении. Хорошее соответствие размера пластины и максимальной глубины резания. Сниженная ударная нагрузка при входе. Высокие радиальные силы могут привести к потере устойчивости станка и ослаблению крепления детали. Хороший баланс осевой и радиальной сил резания. Меньшее разрушение угла детали. Минимальный удар при входе. Меньшие радиальные силы, направленные на подшипники шпинделя. Возможность более высокой подачи. Небольшая максимальная глубина резания. Диаметр резания меньше фактического диаметра корпуса фрезы, что может стать причиной столкновения с элементами крепления. 10° Высокопроизводительная обработка с большими подачами. Обработка карманов и полостей. Результирующая сила резания направлена вдоль оси шпинделя, что обеспечивает устойчивую работу фрезы с большим вылетом. Небольшая глубина при торцевом фрезеровании. 00° Торцевое и профильное фрезерование. Высокая производительность. Утончение стружки благоприятно сказывается на процессе резания при обработке жаропрочных сплавов. Небольшая глубина фрезерования. 2 Инструмент по металлу для станков




См.также / See also :

Сборные фрезы с СМП / Parts of a milling cutter

Фрезерование на фрезерном станке / Basics of milling

Твердосплавные концевые фрезы / Parts of an end mill

Встречное и попутное фрезерование / Up and down cut milling

Фрезерование резьбы / Thread milling

Расчет режимов резания при фрезеровании / Milling formulas

Размеры фрез по металлу / Mounting dimensions of milling cutters



Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)

243 Техническая информация Марка сплава ТР20ТТ АР10АМ АР10ТТ АР10ХМ АРЗОАМ АРЗОТТ ВР35АМ ВР35ХМ А10 АЗО В35 Диапазон подач, fz (мм/зуб) 1 2 3 4 5 6 0 Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 243243 244 Фрезы по металлу со сменными режущими пластинами Основные элементы конструкции торцевых фрез с СМП Определение радиальных и осевых углов Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 244244 Фрезы по металлу со сменными режущими пластинами Основные элементы конструкции торцевых фрез с СМП Определение радиальных и осевых углов245 Выбор фрезерного инструмента по металлу с режущими сменными пластинами Последовательность Способы фрезерования на станке Жесткость системы СПИД Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 245245 Выбор фрезерного инструмента по металлу с режущими сменными пластинами Последовательность Способы фрезерования на станке Жесткость системы СПИД247 Сечение стружки в зависимости от подачи и главного угла в плане при фрезеровании корпусными фрезами со сменными режущими пластинами Таблица величин Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 247247 Сечение стружки в зависимости от подачи и главного угла в плане при фрезеровании корпусными фрезами со сменными режущими пластинами Таблица величин248 Рекомендации российского производителя металлорежущего станочного инструмента по выбору диаметра и количеству режущих зубьев фрез с СМП Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 248248 Рекомендации российского производителя металлорежущего станочного инструмента по выбору диаметра и количеству режущих зубьев фрез с СМП249 Виды различных геометрий фрез по металлу со сменными режущими пластинами исходя из величин осевого и радиального передних углов инструмента Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 249249 Виды различных геометрий фрез по металлу со сменными режущими пластинами исходя из величин осевого и радиального передних углов инструмента
