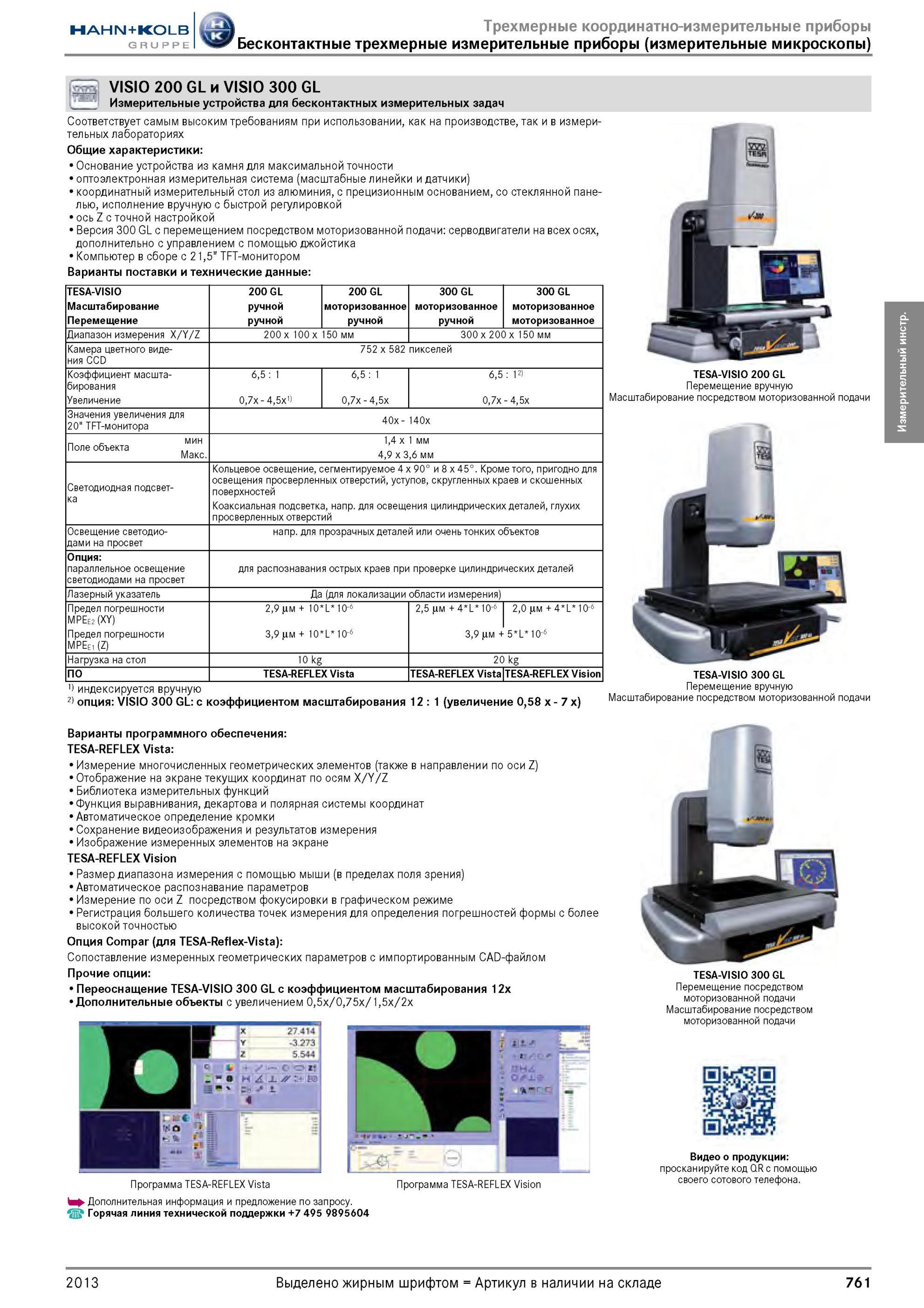

761 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.761

761 VISIO 200 GL VISIO 300 GL Измерительные устройства для бесконтактных измерительных задач Соответствует самым высоким требованиям при использовании, ка Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 761

VISIO 200 GL VISIO 300 GL Измерительные устройства для бесконтактных измерительных задач Соответствует самым высоким требованиям при использовании, ка

VISIO 200 GL VISIO 300 GL Измерительные устройства для бесконтактных измерительных задач Соответствует самым высоким требованиям при использовании, как на производстве, так и в измерительных лабораториях Общие характеристики Основание устройства из камня для максимальной точности оптоэлектронная измерительная система (масштабные линейки и датчики) координатный измерительный стол из алюминия, с прецизионным основанием, со стеклянной панелью, исполнение вручную с быстрой регулировкой ось Z с точной настройкой Версия 300 GL с перемещением посредством моторизованной подачи серводвигатели на всех осях, дополнительно с управлением с помощью джойстика Компьютер в сборе с 21,5" TFT-монитором Варианты поставки и технические данные TESA-VISIO Масштабирование Перемещение 200 GL ручной ручной 200 GL моторизованное ручной 300 GL моторизованное ручной 300 GL моторизованное моторизованное Диапазон измерения X/Y/Z 200 x 100 x 150 мм 300 x 200 x 150 мм Камера цветного видения CCD 752 x 582 пикселей Коэффициент масштабирования Увеличение 6,5 1 0,7x 4,5x4 6,5 1 0,7x 4,5x 6,5 12) 0,7x 4,5x Значения увеличения для 20" TFT-монитора 40x-140x мин Поле объекта Макс. 1,4 x 1 мм 4,9 x 3,6 мм Светодиодная подсветка Кольцевое освещение, сегментируемое 4 x 90° и 8 x 45°. Кроме того, пригодно для освещения просверленных отверстий, уступов, скругленных краев и скошенных поверхностей Коаксиальная подсветка, напр. для освещения цилиндрических деталей, глухих просверленных отверстий Освещение светодиодами на просвет напр. для прозрачных деталей или очень тонких объектов Опция параллельное освещение светодиодами на просвет для распознавания острых краев при проверке цилиндрических деталей Лазерный указатель Да (для локализации области измерения) Предел погрешности MPEe2 (XY) Предел погрешности MPEe1 (Z) 2.9 цм + 10 L 10-6 3.9 цм + 10 L 10-6 2,5 цм + 4 L 10-6 2,0 цм + 4 L 10-6 3,9 цм + 5 L 10-6 Нагрузка на стол 10 kg 20 kg ПО TESA-REFLEX Vista TESA-REFLEX Vista TESA-REFLEX Vision TESA-VISIO 200 GL Перемещение вручную Масштабирование посредством моторизованной подачи 1) индексируется вручную 2) опция VISIO 300 GL с коэффициентом масштабирования 12 1 (увеличение 0,58 x 7 x) Варианты программного обеспечения TESA-REFLEX Vista Измерение многочисленных геометрических элементов (также в направлении по оси Z) Отображение на экране текущих координат по осям X/Y/Z Библиотека измерительных функций Функция выравнивания, декартова и полярная системы координат Автоматическое определение кромки Сохранение видеоизображения и результатов измерения Изображение измеренных элементов на экране TESA-REFLEX Vision Размер диапазона измерения с помощью мыши (в пределах поля зрения) Автоматическое распознавание параметров Измерение по оси Z посредством фокусировки в графическом режиме Регистрация большего количества точек измерения для определения погрешностей формы с более высокой точностью Опция Compar (для TESA-Reflex-Vista) Сопоставление измеренных геометрических параметров с импортированным CAD-файлом Прочие опции Переоснащение TESA-VISIO 300 GL с коэффициентом масштабирования 12x Дополнительные объекты с увеличением 0,5x/0,75x/1,5x/2x TESA-VISIO 300 GL Перемещение вручную Масштабирование посредством моторизованной подачи TESA-VISIO 300 GL Перемещение посредством моторизованной подачи Масштабирование посредством моторизованной подачи Программа TESA-REFLEX Vista h Дополнительная информация и предложение по запросу. t Горячая линия технической поддержки Программа TESA-REFLEX Vis n Видео о продукции просканируйте код QR с помощью своего сотового телефона. 2013 761 Измерительный инструмент
