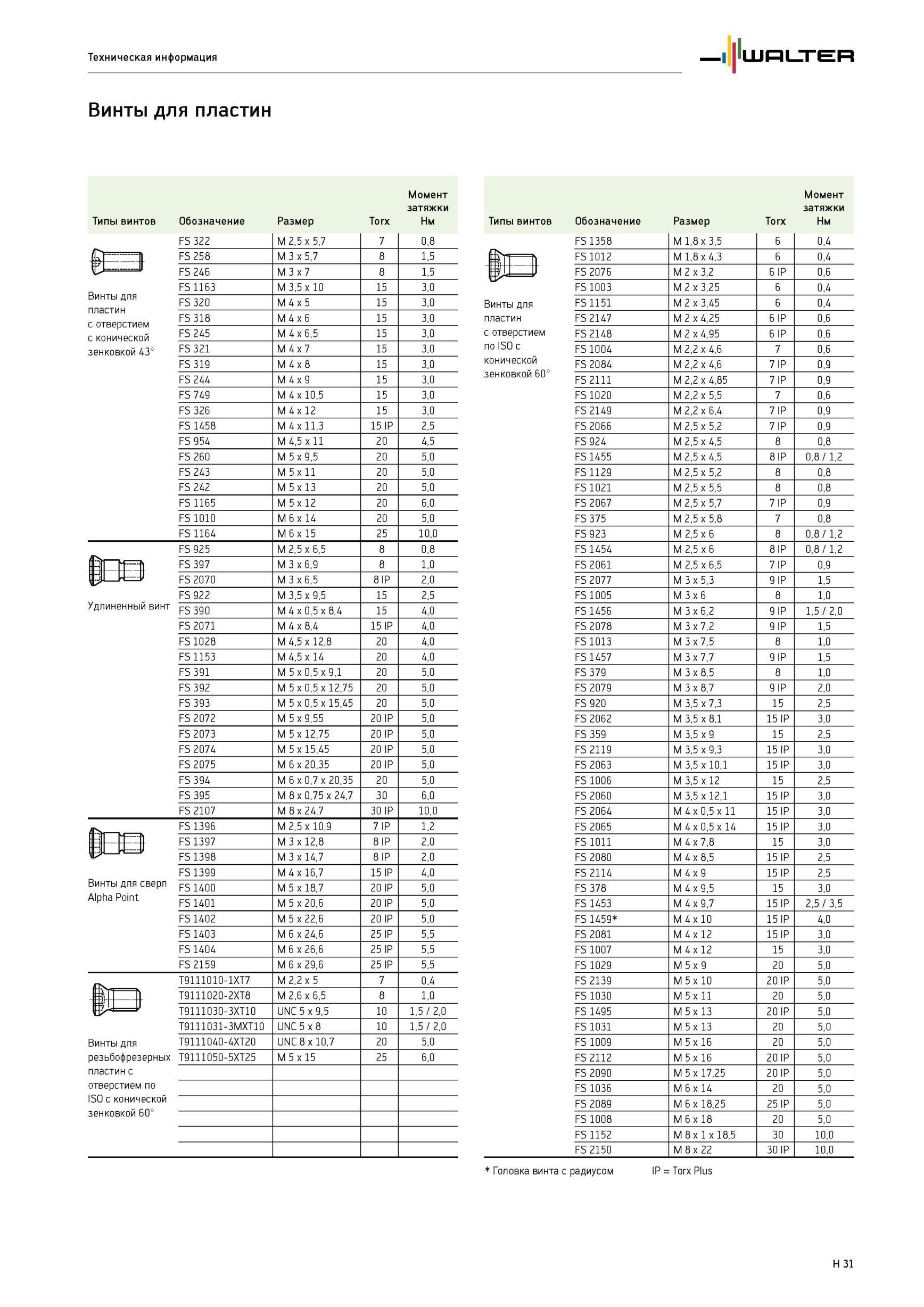

2129 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.H31

2129 Винты для пластин Типы винтов Обозначение Размер Torx Момент затяжки Нм FS 1358 M 1,8 x 3,5 6 0,4 FS 1012 M 1,8 x 4,3 6 0,4 V FS 2076 M 2 x 3,2 6 IP 0,6 FS 10 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. H31

Винты для пластин Типы винтов Обозначение Размер Torx Момент затяжки Нм FS 1358 M 1,8 x 3,5 6 0,4 FS 1012 M 1,8 x 4,3 6 0,4 V FS 2076 M 2 x 3,2 6 IP 0,6 FS 10

Винты для пластин Типы винтов Обозначение Размер Torx Момент затяжки Нм FS 1358 M 1,8 x 3,5 6 0,4 FS 1012 M 1,8 x 4,3 6 0,4 V FS 2076 M 2 x 3,2 6 IP 0,6 FS 1003 M 2 x 3,25 6 0,4 Винты для FS 1151 M 2 x 3,45 6 0,4 пластин FS 2147 M 2 x 4,25 6 IP 0,6 с отверстием fs 2148 M 2 x 4,95 6 IP 0,6 по ISO с FS 1004 M 2,2 x 4,6 7 0,6 коническом fs 2084 M 2,2 x 4,6 7 IP 0,9 зенковкой 60 fs 2111 M 2,2 x 4,85 7 IP 0,9 FS 1020 M 2,2 x 5,5 7 0,6 FS 2149 M 2,2 x 6,4 7 IP 0,9 FS 2066 M 2,5 x 5,2 7 IP 0,9 FS 924 M 2,5 x 4,5 8 0,8 FS 1455 M 2,5 x 4,5 8 IP 0,8 / 1,2 FS 1129 M 2,5 x 5,2 8 0,8 FS 1021 M 2,5 x 5,5 8 0,8 FS 2067 M 2,5 x 5,7 7 IP 0,9 FS 375 M 2,5 x 5,8 7 0,8 FS 923 M 2,5 x 6 8 0,8 / 1,2 FS 1454 M 2,5 x 6 8 IP 0,8 / 1,2 FS 2061 M 2,5 x 6,5 7 IP 0,9 FS 2077 M 3 x 5,3 9 IP 1,5 FS 1005 M 3 x 6 8 1,0 FS 1456 M 3 x 6,2 9 IP 1,5 / 2,0 FS 2078 M 3 x 7,2 9 IP 1,5 FS 1013 M 3 x 7,5 8 1,0 FS 1457 M 3 x 7,7 9 IP 1,5 FS 379 M 3 x 8,5 8 1,0 FS 2079 M 3 x 8,7 9 IP 2,0 FS 920 M 3,5 x 7,3 15 2,5 FS 2062 M 3,5 x 8,1 15 IP 3,0 FS 359 M 3,5 x 9 15 2,5 FS 2119 M 3,5 x 9,3 15 IP 3,0 FS 2063 M 3,5 x 10,1 15 IP 3,0 FS 1006 M 3,5 x 12 15 2,5 FS 2060 M 3,5 x 12,1 15 IP 3,0 FS 2064 M 4 x 0,5 x 11 15 IP 3,0 FS 2065 M 4 x 0,5 x 14 15 IP 3,0 FS 1011 M 4 x 7,8 15 3,0 FS 2080 M 4 x 8,5 15 IP 2,5 FS 2114 M 4 x 9 15 IP 2,5 FS 378 M 4 x 9,5 15 3,0 FS 1453 M 4 x 9,7 15 IP 2,5 / 3,5 FS 1459 M 4 x 10 15 IP 4,0 FS 2081 M 4 x 12 15 IP 3,0 FS 1007 M 4 x 12 15 3,0 FS 1029 M 5 x 9 20 5,0 FS 2139 M 5 x 10 20 IP 5,0 FS 1030 M 5 x 11 20 5,0 FS 1495 M 5 x 13 20 IP 5,0 FS 1031 M 5 x 13 20 5,0 FS 1009 M 5 x 16 20 5,0 FS 2112 M 5 x 16 20 IP 5,0 FS 2090 M 5 x 17,25 20 IP 5,0 FS 1036 M 6 x 14 20 5,0 FS 2089 M 6 x 18,25 25 IP 5,0 FS 1008 M 6 x 18 20 5,0 FS 1152 M 8 x 1 x 18,5 30 10,0 FS 2150 M 8 x 22 30 IP 10,0 Головка винта с радиусом IP Torx Plus Момент затяжки Типы винтов Обозначение Размер Torx Нм FS 322 M 2,5 x 5,7 7 0,8 К 1 FS 258 M 3 x 5,7 8 1,5 FS 246 M 3 x 7 8 1,5 Винты для пластин с отверсти с коническ зенковкой FS 1163 M 3,5 x 10 15 3,0 FS 320 M 4 x 5 15 3,0 еМ FS 318 M 4 x 6 15 3,0 ой FS 245 M 4 x 6,5 15 3,0 43 FS 321 M 4 x 7 15 3,0 FS 319 M 4 x 8 15 3,0 FS 244 M 4 x 9 15 3,0 FS 749 M 4 x 10,5 15 3,0 FS 326 M 4 x 12 15 3,0 FS 1458 M 4 x 11,3 15 IP 2,5 FS 954 M 4,5 x 11 20 4,5 FS 260 M 5 x 9,5 20 5,0 FS 243 M 5 x 11 20 5,0 FS 242 M 5 x 13 20 5,0 FS 1165 M 5 x 12 20 6,0 FS 1010 M 6 x 14 20 5,0 FS 1164 M 6 x 15 25 10,0 FS 925 M 2,5 x 6,5 8 0,8 ирЦ f3l FS 397 M 3 x 6,9 8 1,0 р1 t нны V FS 2070 M 3 x 6,5 8 IP 2,0 Удлине FS 922 M 3,5 x 9,5 15 2,5 винт FS 390 M 4 x 0,5 x 8,4 15 4,0 FS 2071 M 4 x 8,4 15 IP 4,0 FS 1028 M 4,5 x 12,8 20 4,0 FS 1153 M 4,5 x 14 20 4,0 FS 391 M 5 x 0,5 x 9,1 20 5,0 FS 392 M 5 x 0,5 x 12,75 20 5,0 FS 393 M 5 x 0,5 x 15,45 20 5,0 FS 2072 M 5 x 9,55 20 IP 5,0 FS 2073 M 5 x 12,75 20 IP 5,0 FS 2074 M 5 x 15,45 20 IP 5,0 FS 2075 M 6 x 20,35 20 IP 5,0 FS 394 M 6 x 0,7 x 20,35 20 5,0 FS 395 M 8 x 0,75 x 24,7 30 6,0 FS 2107 M 8 x 24,7 30 IP 10,0 FS 1396 M 2,5 x 10,9 7 IP 1,2 В 1 FS 1397 M 3 x 12,8 8 IP 2,0 для oint FS 1398 M 3 x 14,7 8 IP 2,0 Винты Alpha P FS 1399 M 4 x 16,7 15 IP 4,0 сверл FS 1400 M 5 x 18,7 20 IP 5,0 FS 1401 M 5 x 20,6 20 IP 5,0 FS 1402 M 5 x 22,6 20 IP 5,0 FS 1403 M 6 x 24,6 25 IP 5,5 FS 1404 M 6 x 26,6 25 IP 5,5 FS 2159 M 6 x 29,6 25 IP 5,5 T9111010-1XT7 M 2,2 x 5 7 0,4 И T9111020-2XT8 M 2,6 x 6,5 8 1,0 ff T9111030-3XT10 UNC 5 x 9,5 10 1,5 / 2,0 Винты для зезьбофре. пластин с отверстием ISO с конич зенковкой T9111031-3MXT10 UNC 5 x 8 10 1,5 / 2,0 T9111040-4XT20 UNC 8 x 10,7 20 5,0 ерных T9111050-5XT25 M 5 x 15 25 6,0 по о к ес 60° H 31 Техническая информация
