Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

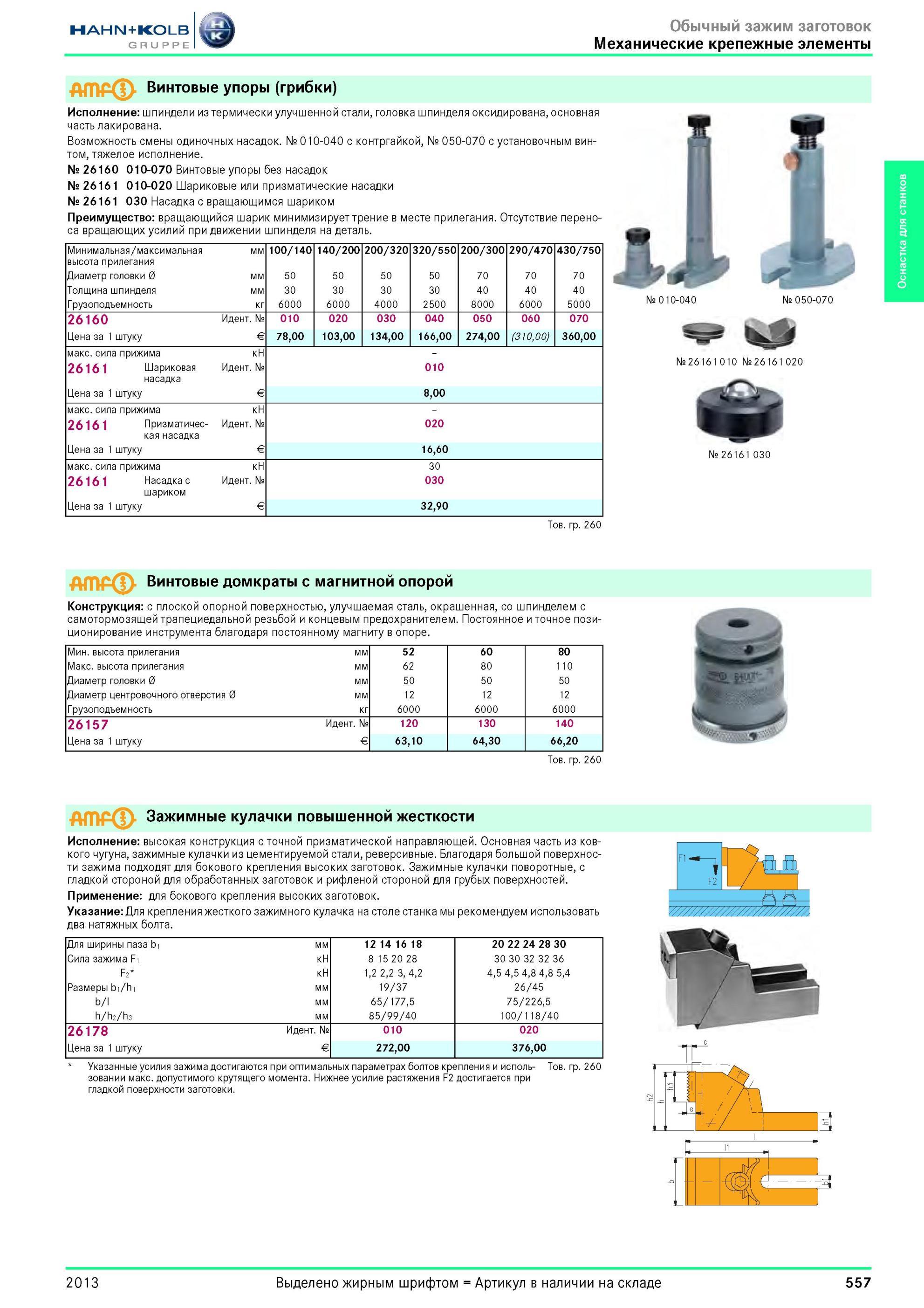

557 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.557

557 Винтовые упоры (грибки) от Hahn Kolb Исполнение шпиндели из термически улучшенной стали, головка шпинделя оксидирована, основная часть лакирована. Воз Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 557

Винтовые упоры (грибки) от Hahn Kolb Исполнение шпиндели из термически улучшенной стали, головка шпинделя оксидирована, основная часть лакирована. Воз

Винтовые упоры (грибки) от Hahn Kolb Исполнение шпиндели из термически улучшенной стали, головка шпинделя оксидирована, основная часть лакирована. Возможность смены одиночных насадок. № 010-040 с контргайкой, № 050-070 с установочным винтом, тяжелое исполнение. № 26160 010-070 Винтовые упоры без насадок № 26161 010-020 Шариковые или призматические насадки № 26161 030 Насадка с вращающимся шариком Преимущество вращающийся шарик минимизирует трение в месте прилегания. Отсутствие переноса вращающих усилий при движении шпинделя на деталь. Минимальная/максимальная мм 100/140 140/200 200/320 320/550 200/300 290/470 430/750 высота прилегания Диаметр головки 0 мм 50 50 50 50 70 70 70 Толщина шпинделя мм 30 30 30 30 40 40 40 Грузоподъемность кг 6000 6000 4000 2500 8000 6000 5000 26160 Идентификационный номер № 010 020 030 040 050 060 070 Цена за 1 штуку E 78,00 103,00 134,00 166,00 274,00 (310,00) 360,00 макс. сила прижима кН 26161 Шариковая Идентификационный номер № 010 насадка Цена за 1 штуку E 8,00 макс. сила прижима кН 26161 Призматичес- Идентификационный номер № 020 кая насадка Цена за 1 штуку E 16,60 макс. сила прижима кН 30 26161 Насадка с Идентификационный номер № 030 шариком Цена за 1 штуку E 32,90 Товарная группа 260 АШРф Винтовые домкраты с магнитной опорой Конструкция с плоской опорной поверхностью, улучшаемая сталь, окрашенная, со шпинделем с самотормозящей трапециедальной резьбой и концевым предохранителем. Постоянное и точное позиционирование инструмента благодаря постоянному магниту в опоре. Мин. высота прилегания мм 52 60 80 Макс. высота прилегания мм 62 80 110 Диаметр головки 0 мм 50 50 50 Диаметр центровочного отверстия 0 мм 12 12 12 Грузоподъемность кг 6000 6000 6000 26157 Идентификационный номер № 120 130 140 Цена за 1 штуку E 63,10 64,30 66,20 61 030 Товарная группа 260 АШРф Зажимные кулачки повышенной жесткости Исполнение высокая конструкция с точной призматической направляющей. Основная часть из ковкого чугуна, зажимные кулачки из цементируемой стали, реверсивные. Благодаря большой поверхности зажима подходят для бокового крепления высоких заготовок. Зажимные кулачки поворотные, с гладкой стороной для обработанных заготовок и рифленой стороной для грубых поверхностей. Применение для бокового крепления высоких заготовок. Указание Для крепления жесткого зажимного кулачка на столе станка мы рекомендуем использовать два натяжных болта. Для ширины паза b1 мм 12 14 16 18 20 22 24 28 30 Сила зажима F1 кН 8 15 20 28 30 30 32 32 36 F2 кН 1,2 2,2 3, 4,2 4,5 4,5 4,8 4,8 5,4 Размеры b1/h1 мм 19/37 26/45 b/l мм 65/177,5 75/226,5 h/h2/h3 мм 85/99/40 100/118/40 26178 Идентификационный номер № 010 020 Цена за 1 штуку E 272,00 376,00 Указанные усилия зажима достигаются при оптимальных параметрах болтов крепления и исполь- Товарная группа 260 зовании макс. допустимого крутящего момента. Нижнее усилие растяжения F2 достигается при гладкой поверхности заготовки. 2013 557 Оснастка для станков
