Системы числового программного управления / CNC programming and machining

SIEMENS | Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.)

Вихревое фрезерование Черновая обработка выполняется круговыми движениями фрезы При этих движениях фреза непрерывно подается в плоскости

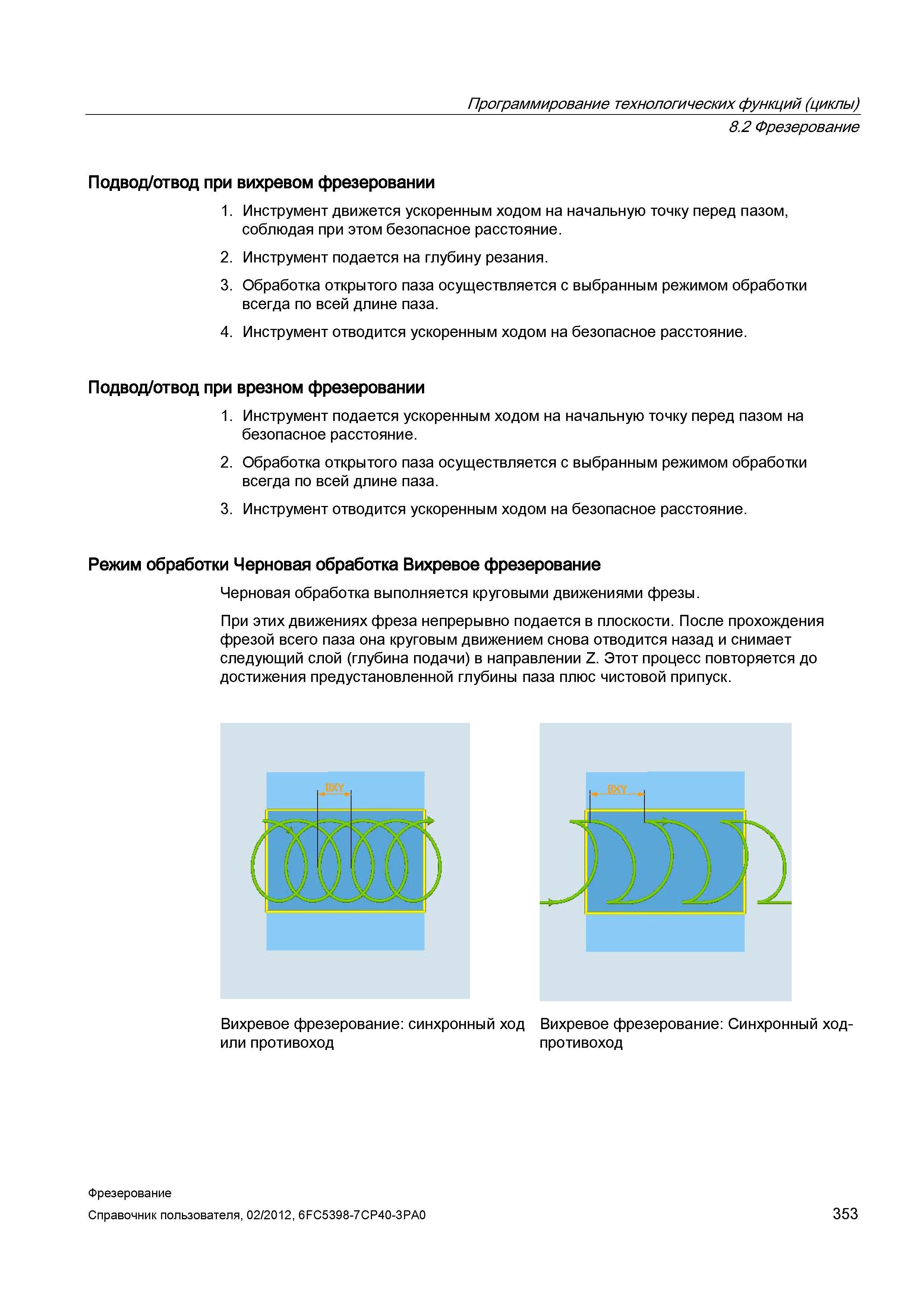

353 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Вер. 2012 Стр.353

353 Вихревое фрезерование Черновая обработка выполняется круговыми движениями фрезы При этих движениях фреза непрерывно подается в плоскости Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 353

Вихревое фрезерование Черновая обработка выполняется круговыми движениями фрезы При этих движениях фреза непрерывно подается в плоскости

Вихревое фрезерование Черновая обработка выполняется круговыми движениями фрезы При этих движениях фреза непрерывно подается в плоскости _ После прохождения фрезой всего паза она круговым движением снова отводится назад и снимает следующий слой (глубина подачи) в направлении Z. Этот процесс повторяется до достижения предустановленной глубины паза плюс чистовой припуск. Вихревое фрезерование: синхронный ход Вихревое фрезерование: Синхронный ходили противоход противоход Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 353 Программирование технологических функций (циклы) 8.2 Фрезерование Подвод/отвод при вихревом фрезеровании 1. Инструмент движется ускоренным ходом на начальную точку перед пазом, соблюдая при этом безопасное расстояние. 2. Инструмент подается на глубину резания. 3. Обработка открытого паза осуществляется с выбранным режимом обработки всегда по всей длине паза. 4. Инструмент отводится ускоренным ходом на безопасное расстояние. Подвод/отвод при врезном фрезеровании 1. Инструмент подается ускоренным ходом на начальную точку перед пазом на безопасное расстояние. 2. Обработка открытого паза осуществляется с выбранным режимом обработки всегда по всей длине паза. 3. Инструмент отводится ускоренным ходом на безопасное расстояние. Режим обработки Черновая обработка




См.также / See also :

Резцы по металлу Особенности / Metal lathe tools Features

Сверла Конструкция / Parts of a drill

Концевые фрезы по металлу Конструкция / Parts of an end mill

Сборные фрезы с СМП / Parts of a milling cutter

Метчики Конструкция / Thread taps for metal

Метчик для накатки резьбы / Cold forming roll taps

Плашки по металлу / Thread dies

Развертки по металлу и развертывание отверстий / Reaming and reamer cutting tool



Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.)

350 При фрезеровании кольцевой канавки режим обработки выбирается свободно: Черновая обработка При черновой обработке последовательно от центра Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 350350 351 Кольцевые канавки позиционируются на полной окружности Расстояние от одной кольцевой канавки до другой всегда одинаково и вычисляется СЧПУ Д Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 351351 352 Вихревое фрезерование Специальное для закаленных материалов используется этот метод черновой обработки и обработки контура с помощью фрез с Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 352352 354 Врезное фрезерование Черновая обработка паза осуществляется последовательно вдоль паза через вертикальные движения врезания фрезы с рабочей Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 354354 355 Отвод выполняется вертикально к охватывающей поверхности Безопасное расстояние Выполнить вывод на безопасное расстояние над концом детали, ч Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 355355 356 Выполняемая программа обработки детали или программы ShopMill создана и Вы находитесь в редакторе 2 Нажать программную клавишу Фрезерование Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 356356
