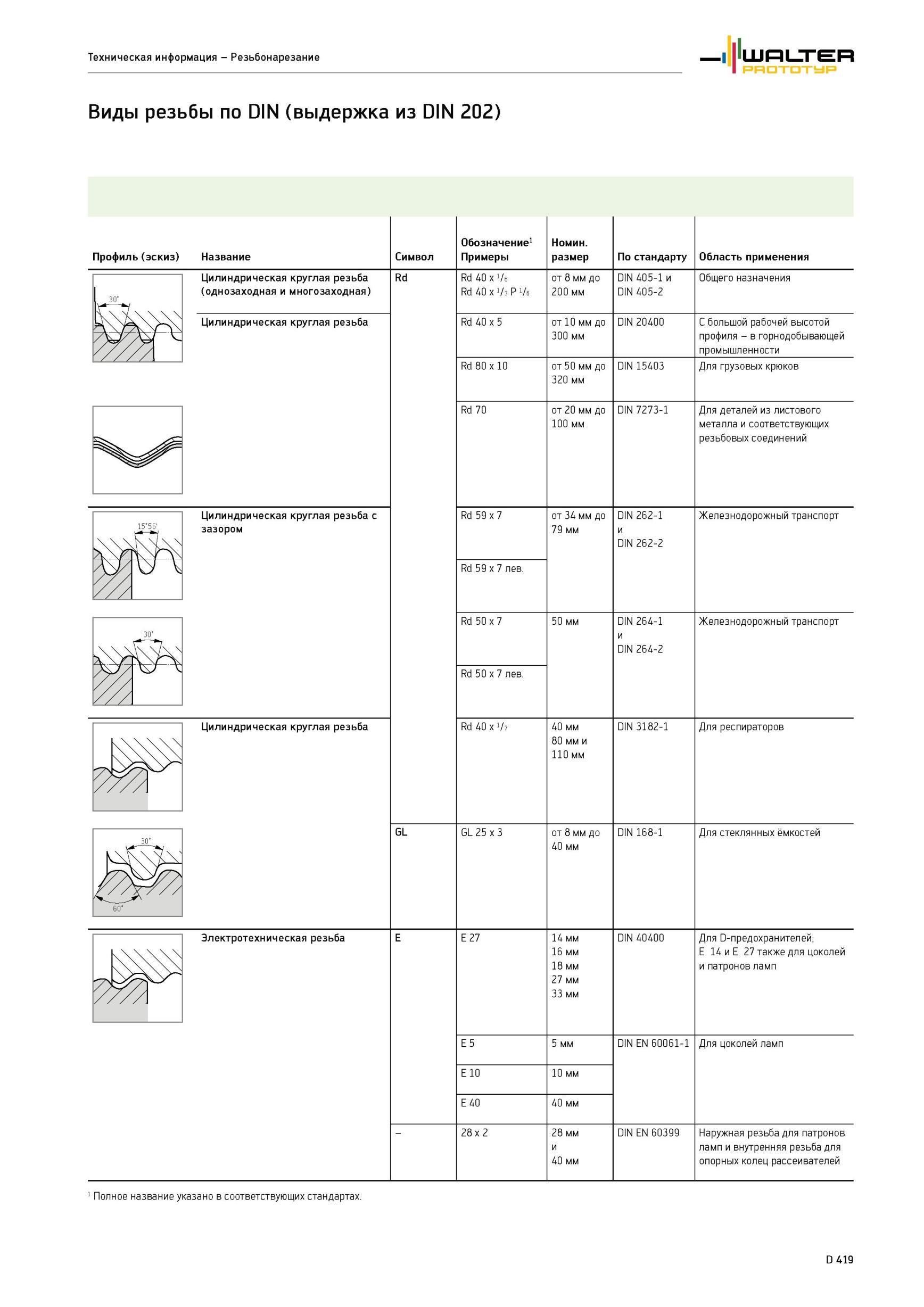

Виды резьб резьбовых соединений и их обозначения Часть 4 Профиль (эскиз) Название Символ Обозначение Примеры Номинальный размер Цилиндрическая круглая резьба _ (однозаходная и многозаходная) Rd Цилиндрическая круглая резьба Цилиндрическая круглая резьба с зазором Цилиндрическая круглая резьба GL Rd 40 x V 6 Rd 40 x Vз P V6 от 8 мм до 200 мм DIN 405-1 и DIN 405-2 Общего назначения Rd 40 x 5 от 10 мм до 300 мм DIN 20400 С большой рабочей высотой профиля - в горнодобывающей промышленности Rd 80 x 10 от 50 мм до 320 мм DIN 15403 Для грузовых крюков Rd 70 от 20 мм до 100 мм DIN 7273-1 Для деталей из листового металла и соответствующих резьбовых соединений Rd 59 x 7 от 34 мм до 79 мм DIN 262-1 и DIN 262-2 Железнодорожный транспорт Rd 59 x 7 лев. Rd 50 x 7 50 мм DIN 264-1 и DIN 264-2 Железнодорожный транспорт Rd 50 x 7 лев. Rd 40 x 1/7 40 мм 80 мм и 110 мм DIN 3182-1 Для респираторов GL 25 x 3 от 8 мм до 40 мм DIN 168-1 Для стеклянных ёмкостей Электротехническая резьба E 27 14 мм 16 мм 18 мм 27 мм 33 мм DIN 40400 Для D-предохранителей; E 14 и E 27 также для цоколей и патронов ламп E 5 5 мм DIN EN 60061-1 Для цоколей ламп E 10 10 мм E 40 40 мм 28 x 2 28 мм и 40 мм DIN EN 60399 Наружная резьба для патронов ламп и внутренняя резьба для опорных колец рассеивателей 1 Полное название указано в соответствующих стандартах. E D 419 Техническая информация - Резьбонарезание Виды резьбы по DIN (выдержка из DIN 202) По стандарту Область применения
