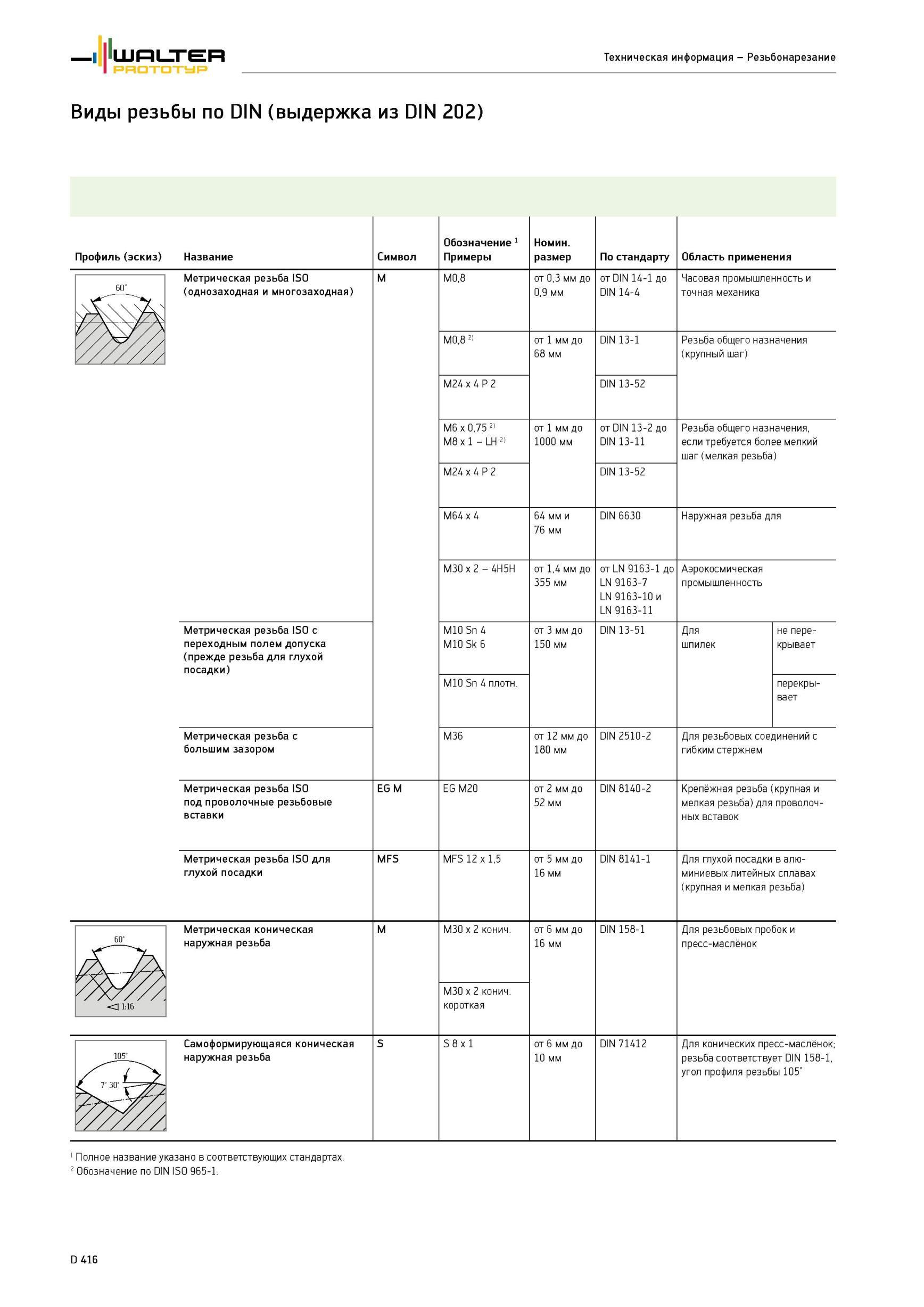

Виды резьб резьбовых соединений и их обозначения Часть 1 Выдержка из немецкого национльного стандарта DIN 2021342 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.D416 |
||||||||
![]() Виды резьб резьбовых соединений и их обозначения Часть 1 Выдержка из немецкого национльного стандарта DIN 202 Виды резьб резьбовых соединений и их обозначения Часть 1 Выдержка из немецкого национльного стандарта DIN 202 _ Профиль (эскиз резьбы) Название Символ Обозначение Примеры Номинальный размер По стандарту Область применения 60° Метрическая резьба ISO (однозаходная и многозаходная) M M0,8 от 0,3 мм до 0,9 мм от DIN 14-1 до DIN 14-4 Часовая промышленность и точная механика M0,8 2) от 1 мм до 68 мм DIN 13-1 Резьба общего назначения (крупный шаг) M24 x 4 P 2 DIN 13-52 M6 x 0,75 2) M8 x 1 - LH 2) от 1 мм до 1000 мм от DIN 13-2 до DIN 13-11 Резьба общего назначения, если требуется более мелкий шаг (мелкая резьба) M24 x 4 P 2 DIN 13-52 M64 x 4 64 мм и 76 мм DIN 6630 Наружная резьба для M30x2 - 4H5H от 1,4 мм до 355 мм от LN 9163-1 до LN 9163-7 LN 9163-10 и LN 9163-11 Аэрокосмическая промышленность Метрическая резьба ISO с переходным полем допуска (прежде резьба для глухой посадки) M10 Sn 4 M10 Sk 6 от 3 мм до 150 мм DIN 13-51 Для шпилек не перекрывает M10 Sn 4 плотн. перекры- вает Метрическая резьба с большим зазором M36 от 12 мм до 180 мм DIN 2510-2 Для резьбовых соединений с гибким стержнем Метрическая резьба ISO под проволочные резьбовые вставки EG M EG M20 от 2 мм до 52 мм DIN 8140-2 Крепёжная резьба (крупная и мелкая резьба) для проволочных вставок Метрическая резьба ISO для глухой посадки MFS MFS 12 x 1,5 от 5 мм до 16 мм DIN 8141-1 Для глухой посадки в алюминиевых литейных сплавах (крупная и мелкая резьба) 60° d 1:16 Метрическая коническая наружная резьба M M30 x 2 кони M30 x 2 кони короткая от 6 мм до 16 мм DIN 158-1 Для резьбовых пробок и пресс-маслёнок 105° Самоформирующаяся коническая наружная резьба S S 8 x 1 от 6 мм до 10 мм DIN 71412 Для конических пресс-маслёнок; резьба соответствует DIN 158-1, угол профиля резьбы 105° 1 Полное название указано в соответствующих стандартах. 2 Обозначение по DIN ISO 965-1. D 416 I Техническая информация - Резьбонарезание |
||||||||
|
||||||||
