Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)

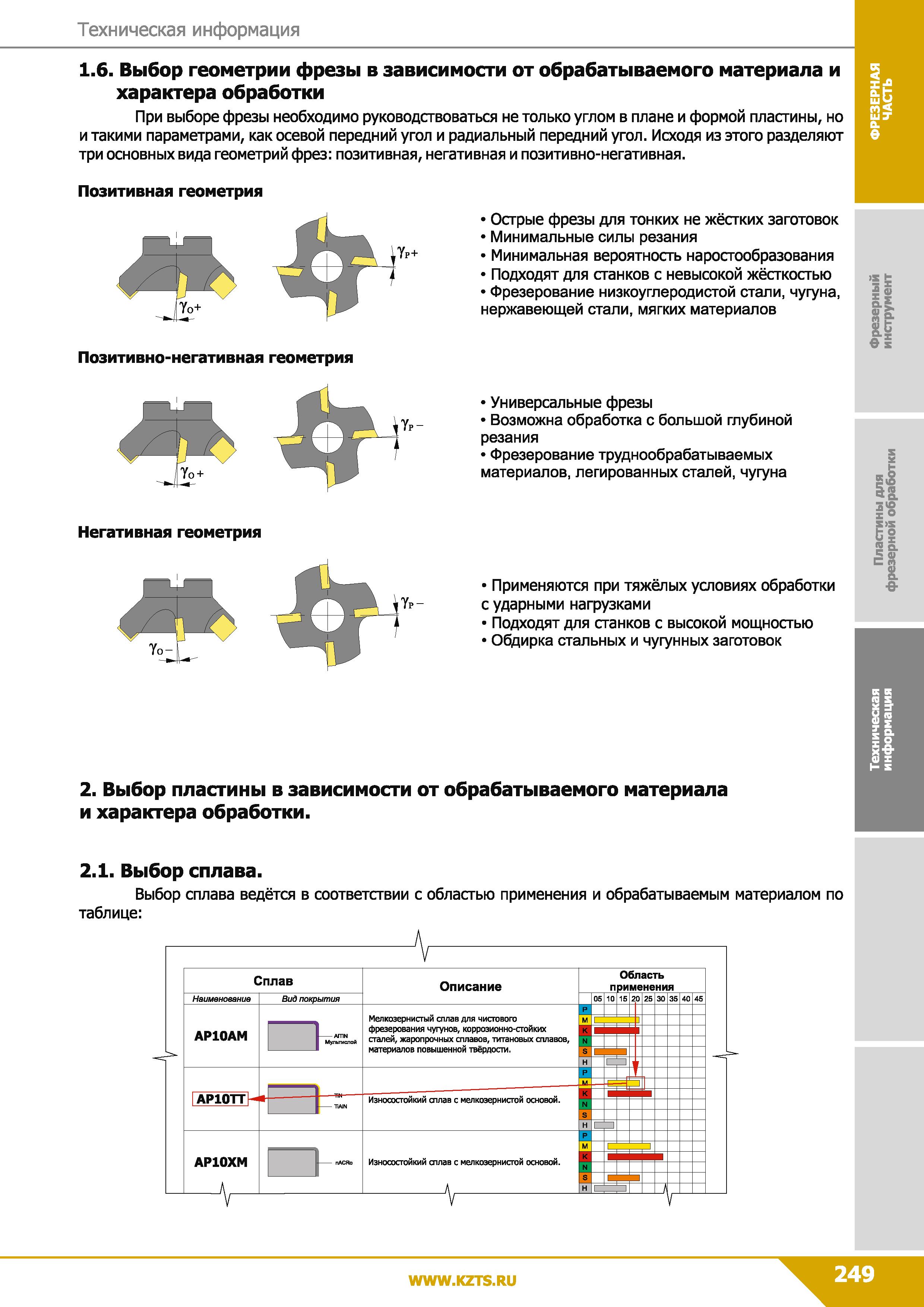

Виды различных геометрий фрез по металлу со сменными режущими пластинами исходя из величин осевого и радиального передних углов инструмента

249 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.249

249 Виды различных геометрий фрез по металлу со сменными режущими пластинами исходя из величин осевого и радиального передних углов инструмента Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 249

Виды различных геометрий фрез по металлу со сменными режущими пластинами исходя из величин осевого и радиального передних углов инструмента

Виды различных геометрий фрез по металлу со сменными режущими пластинами исходя из величин осевого и радиального передних углов инструмента _ Техническая информация 1.6. Выбор геометрии фрезы в зависимости от обрабатываемого материала и характера обработки При выборе фрезы необходимо руководствоваться не только углом в плане и формой пластины, но и такими параметрами, как осевой передний угол и радиальный передний угол. Исходя из этого разделяют три основных вида геометрий фрез: позитивная, негативная и позитивно-негативная. Позитивная геометрия Позитивно-негативная геометрия Негативная геометрия Ур- Острые фрезы для тонких не жёстких заготовок Минимальные силы резания Минимальная вероятность наростообразования Подходят для станков с невысокой жёсткостью Фрезерование низкоуглеродистой стали, чугуна, нержавеющей стали, мягких материалов Универсальные фрезы Возможна обработка с большой глубиной резания Фрезерование труднообрабатываемых материалов, легированных сталей, чугуна Применяются при тяжёлых условиях обработки с ударными нагрузками Подходят для станков с высокой мощностью Обдирка стальных и чугунных заготовок is 1 ei SiS &£ з х ° SIS р J& С m 8. а 2. Выбор пластины в зависимости от обрабатываемого материала и характера обработки. 2.1. Выбор сплава. Выбор сплава ведётся в соответствии с областью применения и обрабатываемым материалом по таблице:
