Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2017 Инструмент и оснастка для станков (Всего 2605 стр.)




276 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A260

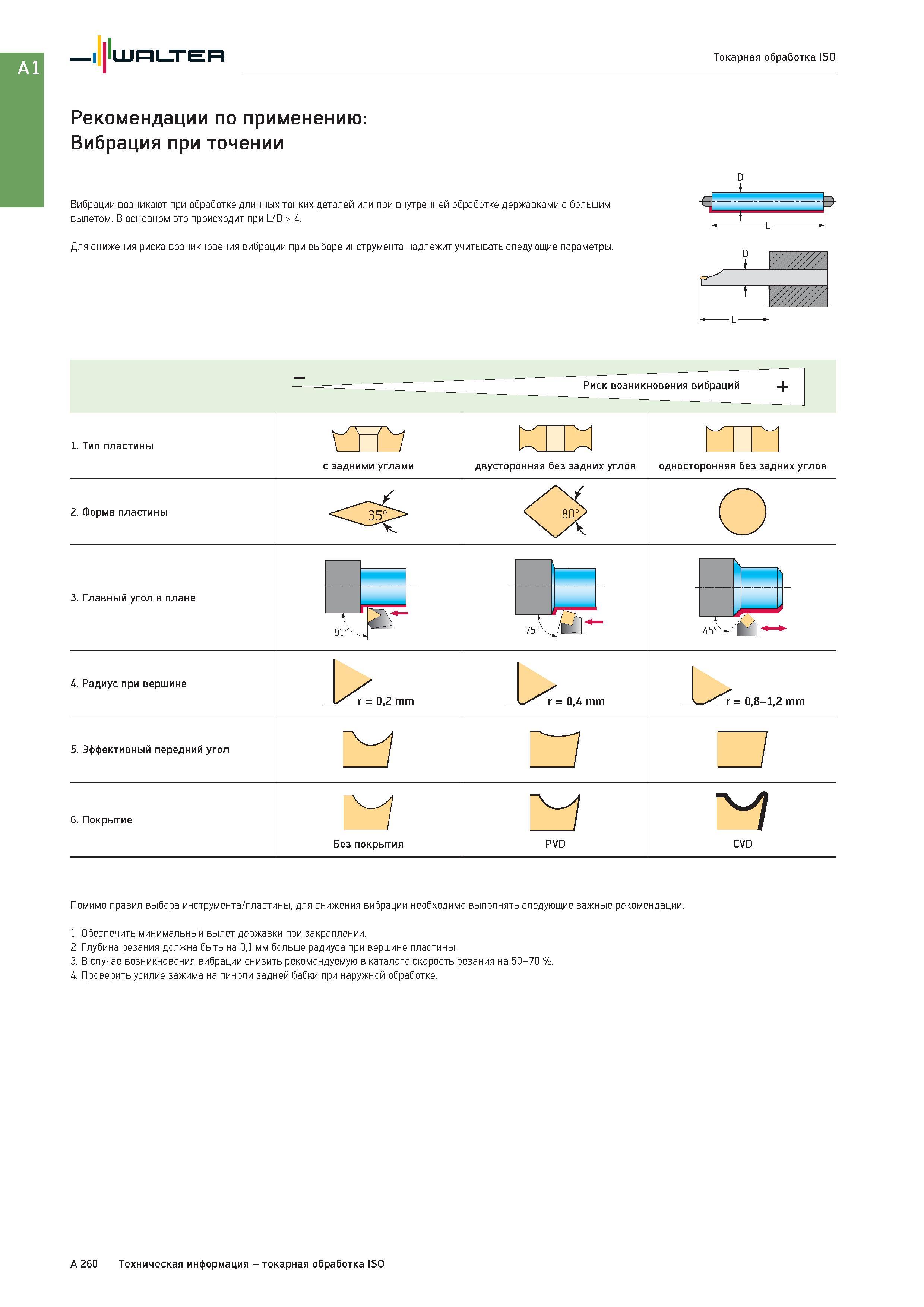

276 Вибрация при точении Вибрации возникают при обработке длинных тонких деталей или при внутренней обработке державками с большим вылетом В основном это про Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A260

Вибрация при точении Вибрации возникают при обработке длинных тонких деталей или при внутренней обработке державками с большим вылетом В основном это про

Вибрация при точении Вибрации возникают при обработке длинных тонких деталей или при внутренней обработке державками с большим вылетом. В основном это происходит при L/D > 4. Для снижения риска возникновения вибрации при выборе инструмента надлежит учитывать следующие параметры. L Риск возникновения вибраций + ап двусторонняя без задних углов шп односторонняя без задних углов 80° r = 0,4 mm r = 0,8-1,2 mm PVD CVD 1. Тип пластины 2. Форма пластины 3. Главный угол в плане 4. Радиус при вершине 5. Эффективный передний угол 6. Покрытие с задними углами 35° r = 0,2 mm Без покрытия Помимо правил выбора инструмента/пластины, для снижения вибрации необходимо выполнять следующие важные рекомендации: 1. Обеспечить минимальный вылет державки при закреплении. 2. Глубина резания должна быть на 0,1 мм больше радиуса при вершине пластины. 3. В случае возникновения вибрации снизить рекомендуемую в каталоге скорость резания на 50-70 %. 4. Проверить усилие зажима на пиноли задней бабки при наружной обработке. A 260 Техническая информация - токарная обработка ISO Walter Токарная обработка ISO Рекомендации по применению:
