HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Величина усадки стружки при обработке резанием зависит от способности материала к деформации и от геометрии режущей части Вследствие проце

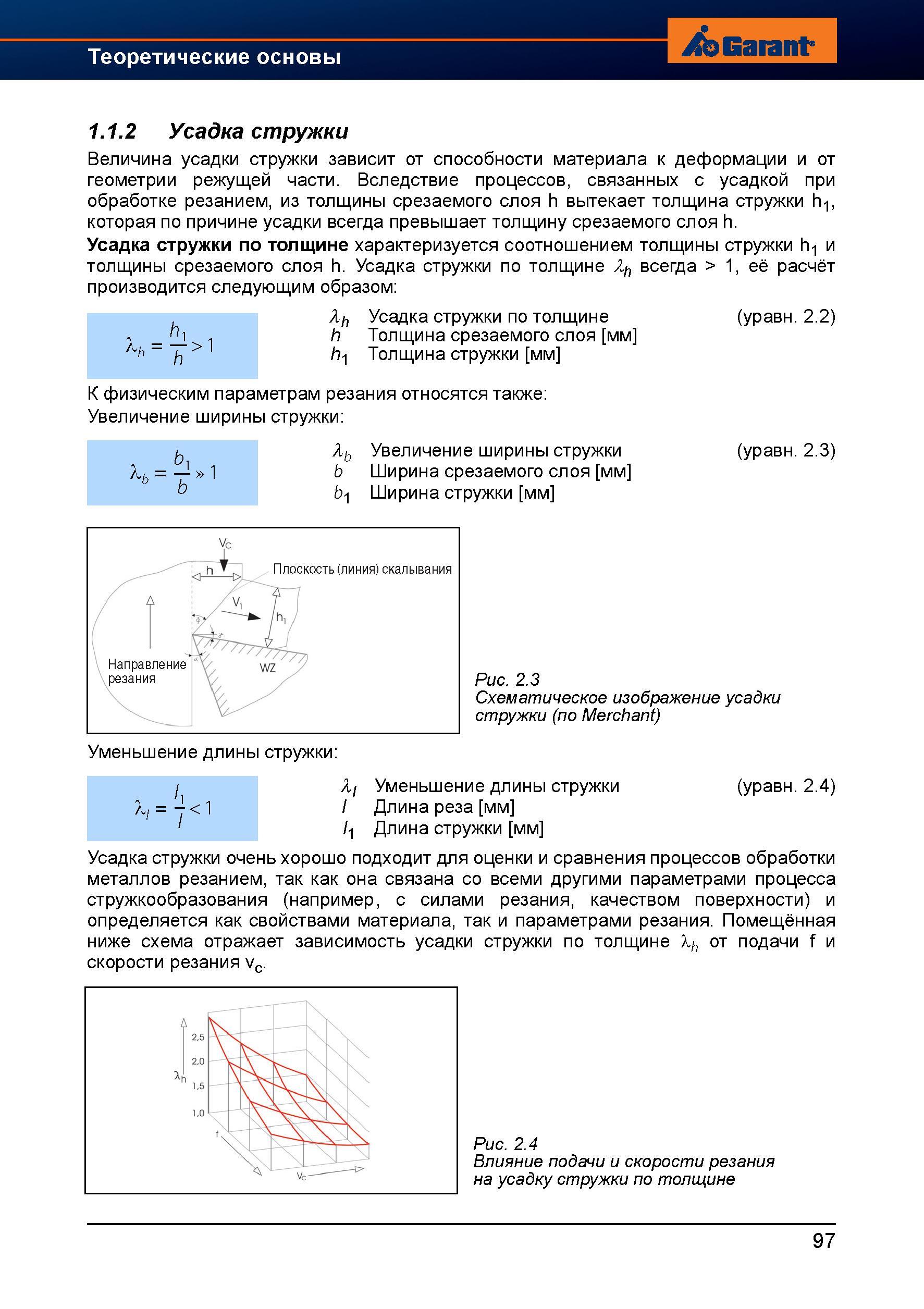

125 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.97

125 Величина усадки стружки при обработке резанием зависит от способности материала к деформации и от геометрии режущей части Вследствие проце Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 97

Величина усадки стружки при обработке резанием зависит от способности материала к деформации и от геометрии режущей части Вследствие проце

Величина усадки стружки при обработке резанием зависит от способности материала к деформации и от геометрии режущей части. Вследствие процессов, связанных с усадкой при обработке резанием, из толщины срезаемого слоя h вытекает толщина стружки hi, которая по причине усадки всегда превышает толщину срезаемого слоя h. Усадка стружки по толщине характеризуется соотношением толщины стружки hi и толщины срезаемого слоя h. Усадка стружки по толщине Xh всегда > 1, её расчёт производится следующим образом Усадка стружки по толщине (уравн. 2.2) h Толщина срезаемого слоя мм hi Толщина стружки мм К физическим параметрам резания относятся также Увеличение ширины стружки Аь Увеличение ширины стружки (уравн. 2.3) b Ширина срезаемого слоя мм bi Ширина стружки мм hi > 1 X h Рис. 2.3 Схематическое изображение усадки стружки (по Merchant) А/ Уменьшение длины стружки (уравн. 2.4) / Длина реза мм /i Длина стружки мм Усадка стружки очень хорошо подходит для оценки и сравнения процессов обработки металлов резанием, так как она связана со всеми другими параметрами процесса стружкообразования (например, с силами резания, качеством поверхности) и определяется как свойствами материала, так и параметрами резания. Помещённая ниже схема отражает зависимость усадки стружки по толщине Xh от подачи f и скорости резания vc. - < 1 X Рис. 2.4 Влияние подачи и скорости резания на усадку стружки по толщине 97 Теоретические основы 1.1.2 Усадка стружки
