Варианты захода резьбовой твердосплавной режущей пластины Walter при врезании в заготовку и их влияние на процесс резания на токарном оборудовании

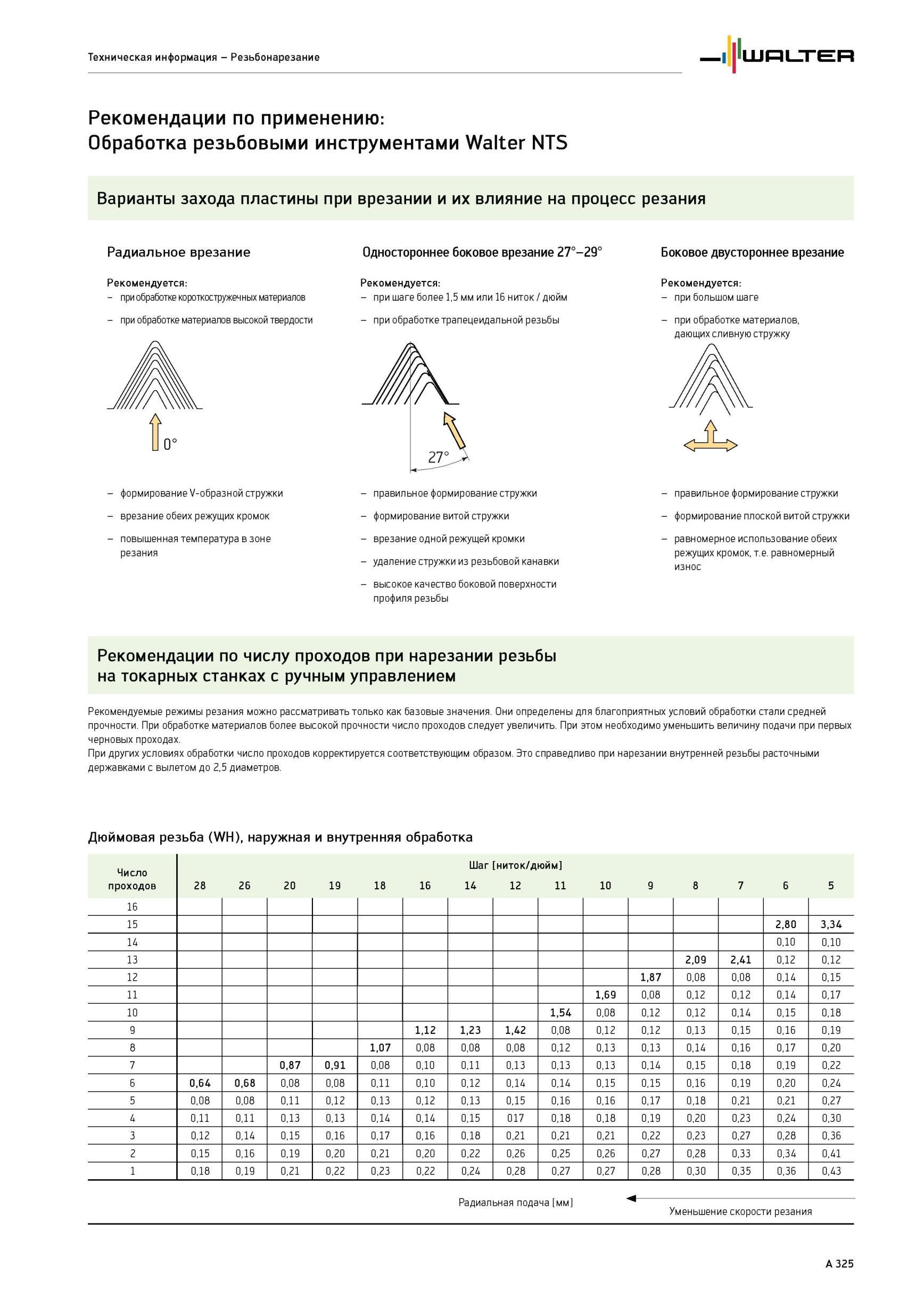

329 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A325

329 Варианты захода резьбовой твердосплавной режущей пластины Walter при врезании в заготовку и их влияние на процесс резания на токарном оборудовании Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A325

Варианты захода резьбовой твердосплавной режущей пластины Walter при врезании в заготовку и их влияние на процесс резания на токарном оборудовании

Варианты захода резьбовой твердосплавной режущей пластины Walter при врезании в заготовку и их влияние на процесс резания на токарном оборудовании _ металлообрабатывающем промышленном Радиальное врезание Рекомендуется - при обработке короткостружечных материалов - при обработке материалов высокой твердости - формирование V-образной стружки - врезание обеих режущих кромок - повышенная температура в зоне резания Одностороннее боковое врезание 27°-29° Рекомендуется - при шаге более 1,5 мм или 16 ниток / дюйм - при обработке трапецеидальной резьбы - правильное формирование стружки - формирование витой стружки - врезание одной режущей кромки - удаление стружки из резьбовой канавки - высокое качество боковой поверхности профиля резьбы Боковое двустороннее врезание Рекомендуется - при большом шаге - при обработке материалов, дающих сливную стружку - правильное формирование стружки - формирование плоской витой стружки - равномерное использование обеих режущих кромок, т.е. равномерный износ Рекомендации по числу проходов при нарезании резьбы на токарных станках с ручным управлением Рекомендуемые режимы резания можно рассматривать только как базовые значения. Они определены для благоприятных условий обработки стали средней прочности. При обработке материалов более высокой прочности число проходов следует увеличить. При этом необходимо уменьшить величину подачи при первых черновых проходах. При других условиях обработки число проходов корректируется соответствующим образом. Это справедливо при нарезании внутренней резьбы расточными державками с вылетом до 2,5 диаметров. Дюймовая резьба (WH), наружная и внутренняя обработка Шаг ниток/дюйм проходов 28 26 20 19 18 16 14 12 11 10 9 8 7 6 5 16 15 2,80 3,34 14 0,10 0,10 13 2,09 2,41 0,12 0,12 12 1,87 0,08 0,08 0,14 0,15 11 1,69 0,08 0,12 0,12 0,14 0,17 10 1,54 0,08 0,12 0,12 0,14 0,15 0,18 9 1,12 1,23 1,42 0,08 0,12 0,12 0,13 0,15 0,16 0,19 8 1,07 0,08 0,08 0,08 0,12 0,13 0,13 0,14 0,16 0,17 0,20 7 0,87 0,91 0,08 0,10 0,11 0,13 0,13 0,13 0,14 0,15 0,18 0,19 0,22 6 0,64 0,68 0,08 0,08 0,11 0,10 0,12 0,14 0,14 0,15 0,15 0,16 0,19 0,20 0,24 5 0,08 0,08 0,11 0,12 0,13 0,12 0,13 0,15 0,16 0,16 0,17 0,18 0,21 0,21 0,27 4 0,11 0,11 0,13 0,13 0,14 0,14 0,15 017 0,18 0,18 0,19 0,20 0,23 0,24 0,30 3 0,12 0,14 0,15 0,16 0,17 0,16 0,18 0,21 0,21 0,21 0,22 0,23 0,27 0,28 0,36 2 0,15 0,16 0,19 0,20 0,21 0,20 0,22 0,26 0,25 0,26 0,27 0,28 0,33 0,34 0,41 1 0,18 0,19 0,21 0,22 0,23 0,22 0,24 0,28 0,27 0,27 0,28 0,30 0,35 0,36 0,43 Радиальная подача мм Уменьшение скорости резания A 325 Техническая информация - Резьбонарезание Рекомендации по применению Обработка резьбовыми инструментами Walter NTS
