HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)


В компактной станочной стойке ЧПУ Heidenhain TNC 620 для простых видов механической обработки или предварительного позиционирования инструме

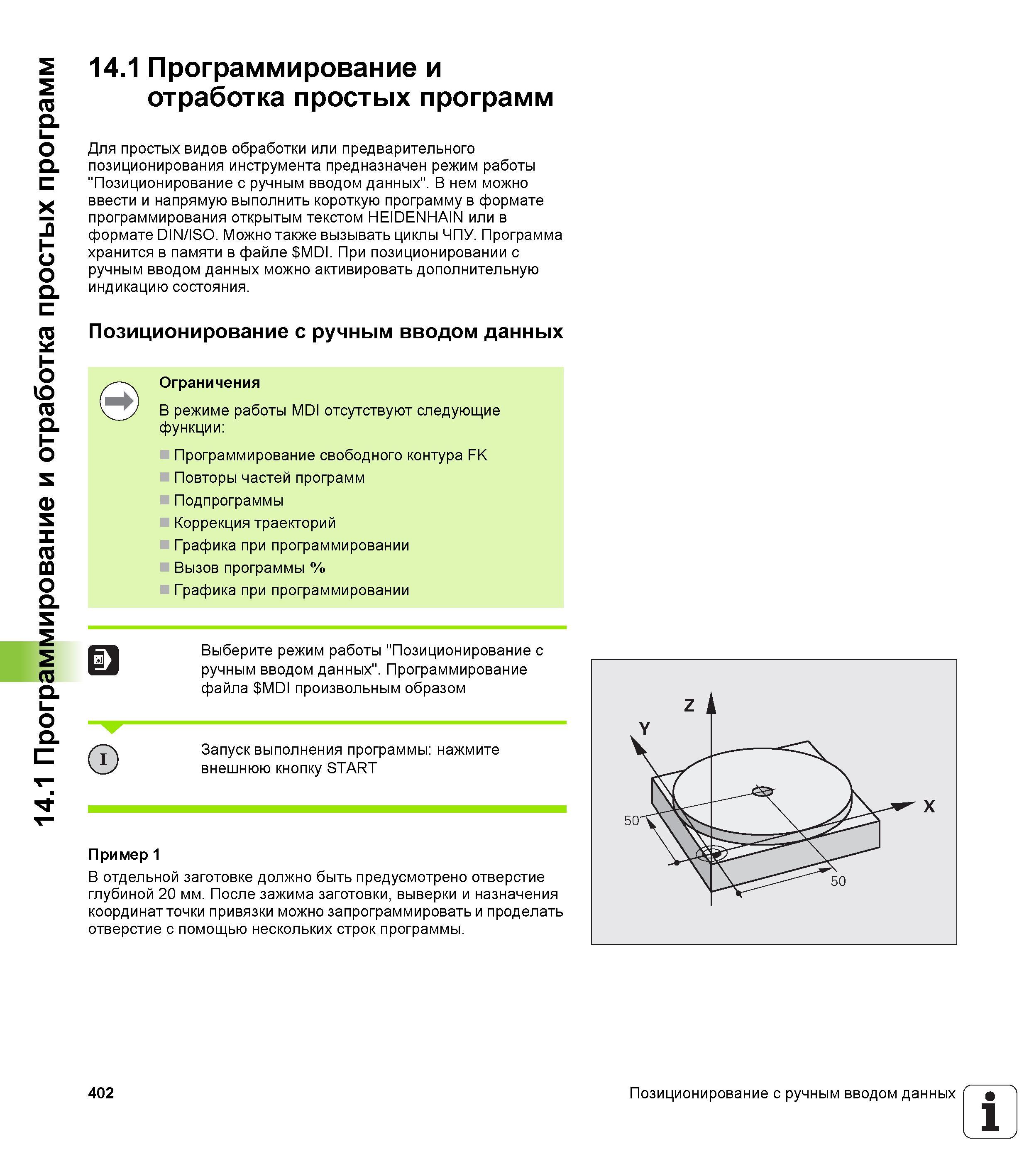

402 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.402

402 В компактной станочной стойке ЧПУ Heidenhain TNC 620 для простых видов механической обработки или предварительного позиционирования инструме Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 402

В компактной станочной стойке ЧПУ Heidenhain TNC 620 для простых видов механической обработки или предварительного позиционирования инструме

В компактной станочной стойке ЧПУ Heidenhain TNC 620 для простых видов механической обработки или предварительного позиционирования инструмента предназначен режим работы "Позиционирование с ручным вводом данных". В нем можно ввести и напрямую выполнить короткую программу в формате программирования открытым текстом HEIDENHAIN или в формате DIN ISO. Можно также вызывать циклы ЧПУ. Программа хранится в памяти в файле MDI. При позиционировании с ручным вводом данных можно активировать дополнительную индикацию состояния. Позиционирование с ручным вводом данных Ограничения В режиме работы MDI отсутствуют следующие функции Программирование свободного контура FK Повторы частей программ Подпрограммы Коррекция траекторий Графика при программировании Вызов программы % Графика при программировании Выберите режим работы "Позиционирование с ручным вводом данных". Программирование файла MDI произвольным образом Запуск выполнения программы нажмите внешнюю кнопку START Пример 1 В отдельной заготовке должно быть предусмотрено отверстие глубиной 20 мм. После зажима заготовки выверки и назначения координат точки привязки можно запрограммировать и проделать отверстие с помощью нескольких строк программы. 402 Позиционирование с ручным вводом данных 1 14.1 Программирование и отработка простых программ 14.1 Программирование и отработка простых программ



HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)

Системы числового программного управления / CNC programming and machining

399 После позиционирования оси вращения оператор назначает точку привязки так же как при работе с не наклоненной системой Процедура работы ЧПУ п Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 399399 400 Наклон плоскости обработки (ПО-опция 1) Ручное управление и наладка Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 400400 401 Heidenhain Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 401401 403 Сначала инструмент предварительно позиционируется над заготовкой с помощью кадров прямых на безопасном расстоянии равном 5 мм над отверстием Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 403403 404 Программирование и отработка простых программ Пример 2 компенсация смещения заготовки в станках с круглым столом Следует выполнить разворот Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 404404 405 Файл MDI используется как правило для коротких и временных программ Если программа тем не менее должна быть сохранена в памяти следует выпол Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 405405
