HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

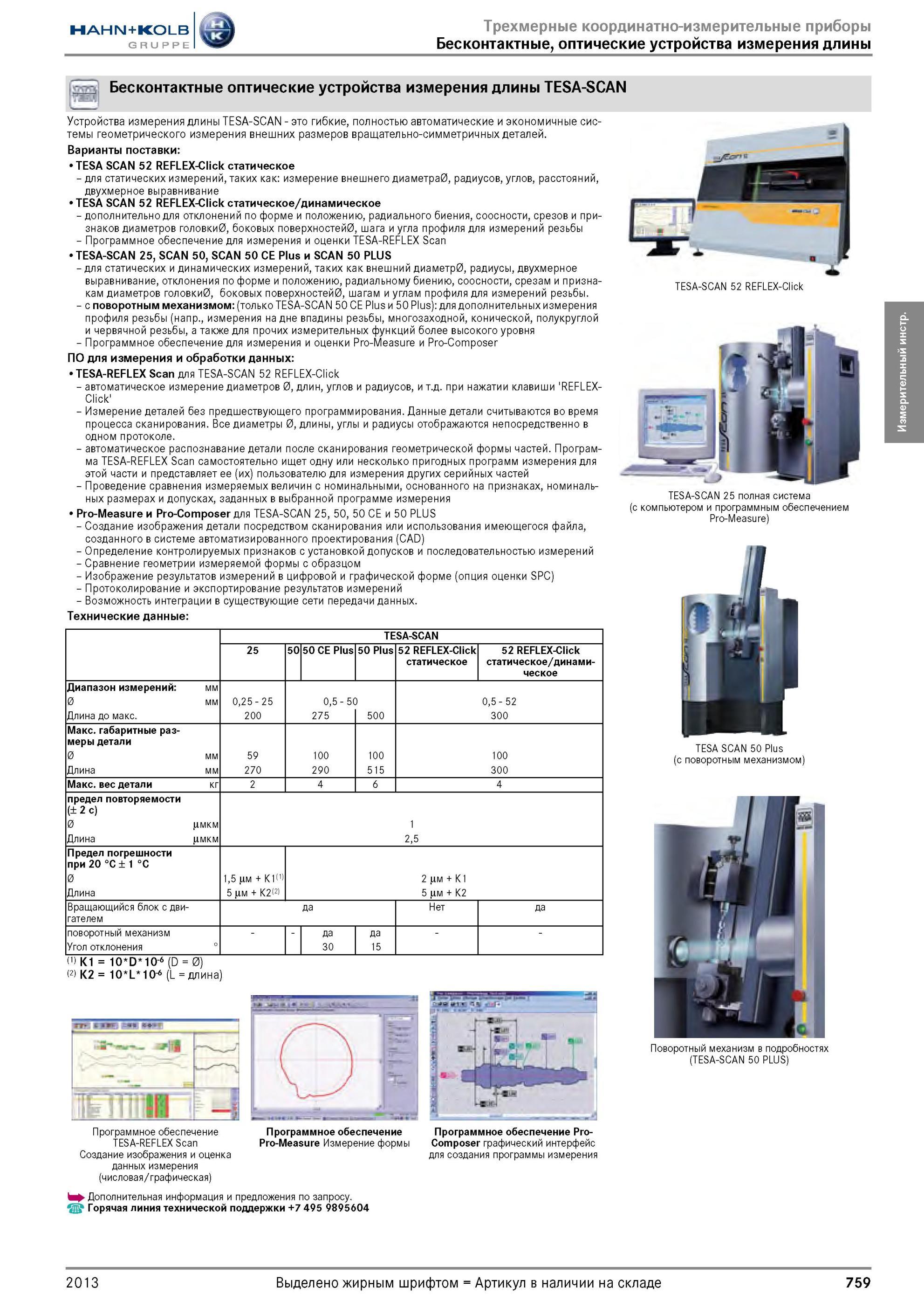

759 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.759

759 Устройства измерения длины TESA-SCAN это гибкие, полностью автоматические и экономичные системы геометрического измерения внешних размеров вращательно Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 759

Устройства измерения длины TESA-SCAN это гибкие, полностью автоматические и экономичные системы геометрического измерения внешних размеров вращательно

Устройства измерения длины TESA-SCAN это гибкие, полностью автоматические и экономичные системы геометрического измерения внешних размеров вращательно-симметричных деталей. Варианты поставки TESA SCAN 52 REFLEX-Click статическое для статических измерений, таких как измерение внешнего диаметра0, радиусов, углов, расстояний, двухмерное выравнивание TESA SCAN 52 REFLEX-Click статическое/динамическое дополнительно для отклонений по форме и положению, радиального биения, соосности, срезов и признаков диаметров головки0, боковых поверхностей0, шага и угла профиля для измерений резьбы Программное обеспечение для измерения и оценки TESA-REFLEX Scan TESA-SCAN 25, SCAN 50, SCAN 50 CE Plus и SCAN 50 PLUS для статических и динамических измерений, таких как внешний диаметр0, радиусы, двухмерное выравнивание, отклонения по форме и положению, радиальному биению, соосности, срезам и признакам диаметров головки0, боковых поверхностей0, шагам и углам профиля для измерений резьбы. с поворотным механизмом (только TESA-SCAN 50 CE Plus и 50 Plus) для дополнительных измерения профиля резьбы (напр., измерения на дне впадины резьбы, многозаходной, конической, полукруглой и червячной резьбы, а также для прочих измерительных функций более высокого уровня Программное обеспечение для измерения и оценки Pro-Measure и Pro-Composer ПО для измерения и обработки данных TESA-REFLEX Scan для TESA-SCAN 52 REFLEX-Click автоматическое измерение диаметров 0, длин, углов и радиусов, и т.д. при нажатии клавиши 'REFLEX-Click' Измерение деталей без предшествующего программирования. Данные детали считываются во время процесса сканирования. Все диаметры 0, длины, углы и радиусы отображаются непосредственно в одном протоколе. автоматическое распознавание детали после сканирования геометрической формы частей. Программа TESA-REFLEX Scan самостоятельно ищет одну или несколько пригодных программ измерения для этой части и представляет ее (их) пользователю для измерения других серийных частей Проведение сравнения измеряемых величин с номинальными, основанного на признаках, номинальных размерах и допусках, заданных в выбранной программе измерения Pro-Measure и Pro-Composer для TESA-SCAN 25, 50, 50 CE и 50 PLUS Создание изображения детали посредством сканирования или использования имеющегося файла, созданного в системе автоматизированного проектирования (CAD) Определение контролируемых признаков с установкой допусков и последовательностью измерений Сравнение геометрии измеряемой формы с образцом Изображение результатов измерений в цифровой и графической форме (опция оценки SPC) Протоколирование и экспортирование результатов измерений Возможность интеграции в существующие сети передачи данных. Технические данные TESA-SCAN 25 50 50 CE Plus 50 Plus 52 REFLEX-Click статическое 52 REFLEX-Click статическое/динамическое Диапазон измерений мм 0 мм Длина до макс. 0,25 25 200 0,5 5 275 500 0,5 52 300 Mакс. габаритные размеры детали 0 мм Длина мм 59 270 100 290 100 515 100 300 Mакс. вес детали кг 2 4 6 4 предел повторяемости (± 2 с) 0 цмкм Длина цмкм 1 2,5 Предел погрешности при 20 °C ± 1 °C 0 Длина 1,5 цм + K1(1) 5 цм + K2(2) 2 цм + K1 5 цм + K2 Вращающийся блок с двигателем да Нет да поворотный механизм Угол отклоненияда 30 а5 д1 0) К1 (2) К2 10 D 10-6 (D 0) 10 L 10-6 (L длина) Программное обеспечение TESA-REFLEX Scan Создание изображения и оценка данных измерения (числовая/графическая) Программное обеспечение Pro-Measure Измерение формы Программное обеспечение ProComposer графический интерфейс для создания программы измерения TESA-SCAN 25 полная система (с компьютером и программным обеспечением Pro-Measure) TESA SCAN 50 Plus (с поворотным механизмом) Поворотный механизм в подробностях (TESA-SCAN 50 PLUS) h Дополнительная информация и предложения по запросу. Горячая линия технической поддержки 2013 759 Измерительный инструмент
