Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.)

Устранение проблем возникающих при нарезании резьбы токарным сборным инструментом Tungaloy ST-типа с режущими твердосплавными сменными пластинами Возможны

510 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.7-46

510 Устранение проблем возникающих при нарезании резьбы токарным сборным инструментом Tungaloy ST-типа с режущими твердосплавными сменными пластинами Возможны Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 7-46

Устранение проблем возникающих при нарезании резьбы токарным сборным инструментом Tungaloy ST-типа с режущими твердосплавными сменными пластинами Возможны

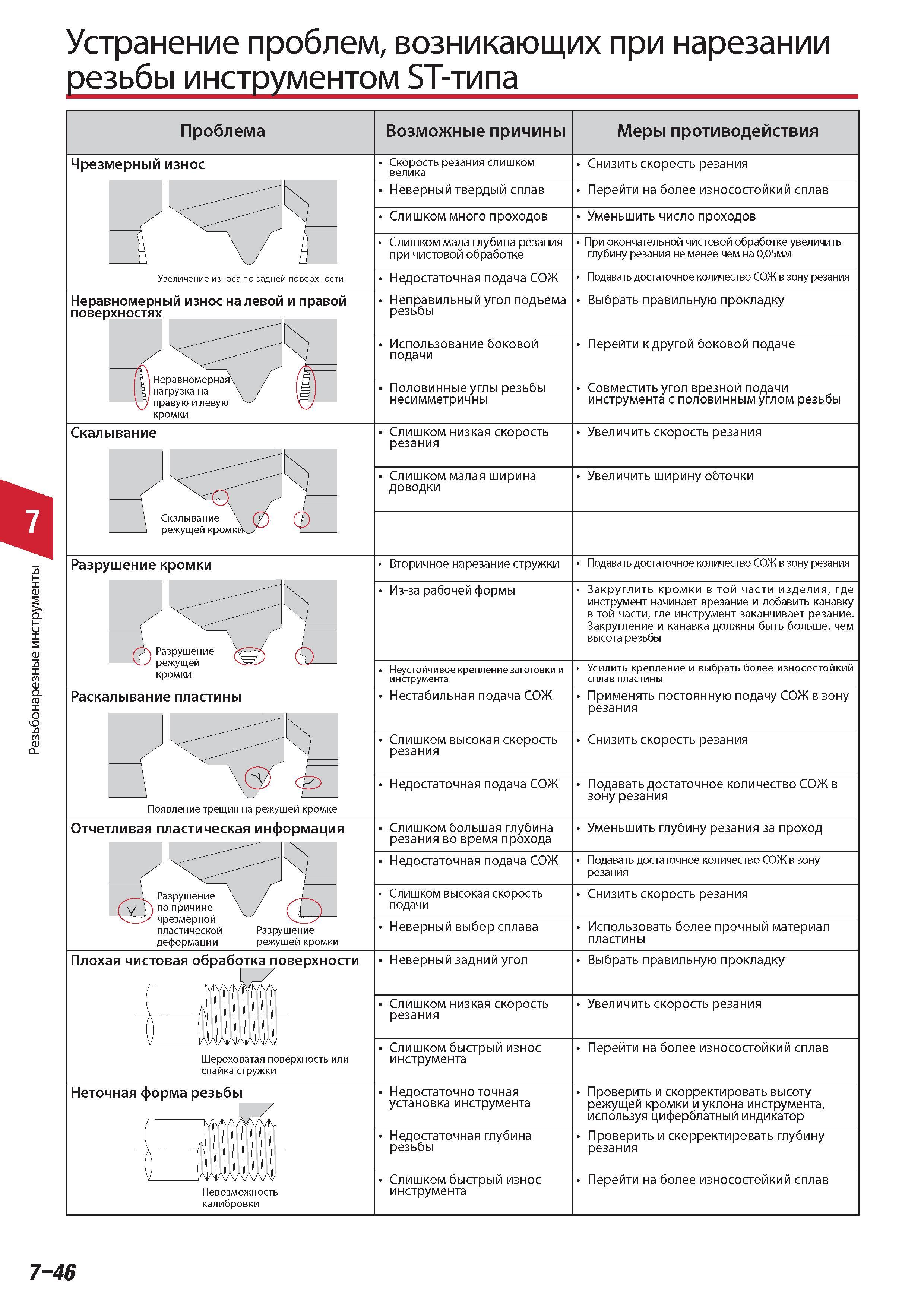

Устранение проблем возникающих при нарезании резьбы токарным сборным инструментом Tungaloy ST-типа с режущими твердосплавными сменными пластинами Возможные причины Меры противодействия Чрезмерный износ Увеличение износа по задней поверхности Скорость резания слишком велика Неверный твердый сплав Слишком много проходов Слишком мала глубина резания при чистовой обработке Недостаточная подача СОЖ Снизить скорость резания Перейти на более износостойкий сплав Уменьшить число проходов При окончательной чистовой обработке увеличить глубину резания не менее чем на 005мм Подавать достаточное количество СОЖ в зону резания Неравномерный износ на левой и правой поверхностях Неправильный угол подъема резьбы Выбрать правильную прокладку Использование боковой подачи Перейти к другой боковой подаче Неравномерная нагрузка на правую и левую кромки Половинные углы резьбы несимметричны Совместить угол врезной подачи инструмента с половинным углом резьбы Скалывание Слишком низкая скорость резания Увеличить скорость резания Слишком малая ширина доводки Увеличить ширину обточки Скалывание режущей кромки Разрушение кромки Вторичное нарезание стружки Подавать достаточное количество СОЖ в зону резания Из-за рабочей формы Закруглить кромки в той части изделия где инструмент начинает врезание и добавить канавку в той части где инструмент заканчивает резание. Закругление и канавка должны быть больше чем высота резьбы Разрушение режущей кромки Неустойчивое крепление заготовки и инструмента Усилить крепление и выбрать более износостойкий сплав пластины Раскалывание пластины Нестабильная подача СОЖ Применять постоянную подачу СОЖ в зону резания Слишком высокая скорость резания Снизить скорость резания Недостаточная подача СОЖ Появление трещин на режущей кромке Подавать достаточное количество СОЖ в зону резания Отчетливая пластическая информация Слишком большая глубина резания во время прохода Уменьшить глубину резания за проход Недостаточная подача СОЖ Подавать достаточное количество СОЖ в зону резания Разрушение по причине чрезмерной пластической деформации Слишком высокая скорость подачи Снизить скорость резания Разрушение режущей кромки Неверный выбор сплава Использовать более прочный материал пластины Плохая чистовая обработка поверхности Неверный задний угол Выбрать правильную прокладку Слишком низкая скорость резания Увеличить скорость резания Шероховатая поверхность или спайка стружки Слишком быстрый износ инструмента Перейти на более износостойкий сплав Неточная форма резьбы Недостаточно точная установка инструмента Проверить и скорректировать высоту режущей кромки и уклона инструмента используя циферблатный индикатор Недостаточная глубина резьбы Проверить и скорректировать глубину резания Невозможность калибровки Слишком быстрый износ инструмента Перейти на более износостойкий сплав 7-46 Резьбонарезные инструменты




См.также / See also :

Соотношение твердостей Таблица / Hardness equivalent table

Аналоги марок стали / Workpiece material conversion table

Отклонение размера детали / Fit tolerance table

Перевод оборотов в скорость / Surface speed to RPM conversion

Диаметр под резьбу / Tap drill sizes

Виды резьбы в машиностроении / Thread types and applications

Дюймы в мм Таблица / Inches to mm Conversion table

Современные инструментальные материалы / Cutting tool materials


Токарный резьбонарезной инструмент Tungaloy для нарезания внутренней или внешней резьбы




Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.)

507 J серия для резьбонарезных инструментов Tungaloy JSXB R/L Шаг 0 5 1 mm Шаг число витков 48 24 2 Число граней J-тип С зажимом сверху Наружная резьба JSXBR/ Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 7-43507 508 Резьбонарезные фрезы Tungaloy с одним зубом Число граней Число витков M28 M95 mm Р М Сталь Нержавеющие Показано правое исполнение 4 зуба Категория Наличие Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 7-44508 509 Резьбонарезные фрезы Tungaloy с одним зубом и соответствующие резьбы Диаметр фрезы Тип резьбы Крупная винтовая резьба Применяемая резьба Мелкая винтовая р Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 7-45509 511 Лист промышленного каталога Tungaloy для внесения набросков и заметок по режущему инструменту Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 511 512 Компоновка инструментов Tungaloy J серии для небольших станков В этом разделе спецификации инструментов представлены по типу обработки в следующем порядке Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 512 513 Токарный cпециальный инструмент Tungaloy J серии для мелкоразмерной обработки на станках швейцарского типа Подробное содержание раздела промышленного ката Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 513 Токарный cпециальный инструмент Tungaloy J серии для мелкоразмерной обработки на станках швейцарского типа Подробное содержание раздела промышленного ката
