HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

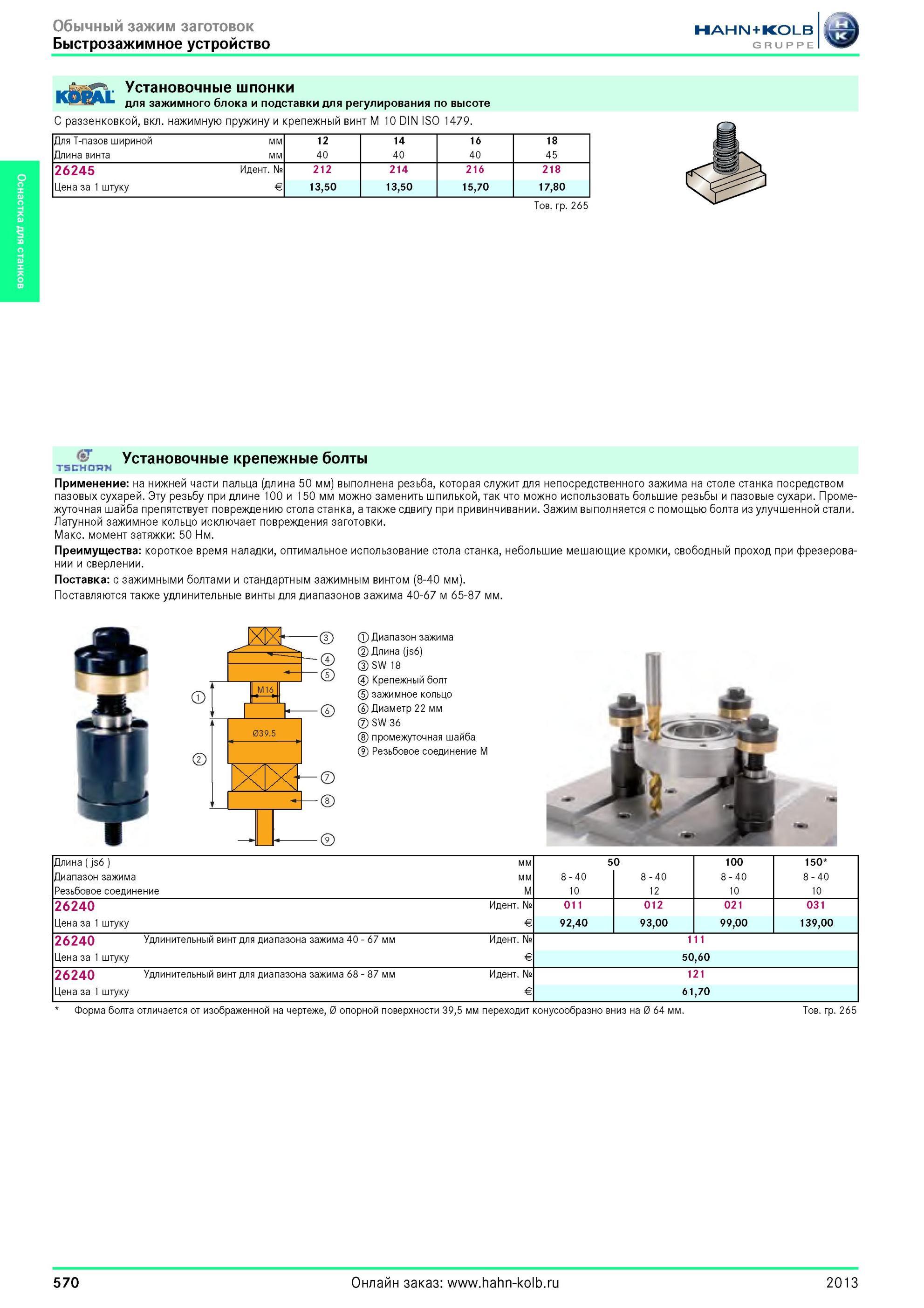

570 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.570

570 Установочные шпонки для зажимного блока и подставки для регулирования по высоте от Hahn Kolb С раззенковкой, вкл. нажимную пружину и крепежный винт M Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 570

Установочные шпонки для зажимного блока и подставки для регулирования по высоте от Hahn Kolb С раззенковкой, вкл. нажимную пружину и крепежный винт M

Установочные шпонки для зажимного блока и подставки для регулирования по высоте от Hahn Kolb С раззенковкой, вкл. нажимную пружину и крепежный винт M 10 DIN ISO 1479. Для Т-пазов шириной мм 12 14 16 18 Длина винта мм 40 40 40 45 26245 Идентификационный номер № 212 214 216 218 Цена за 1 штуку Евро € 13,50 13,50 15,70 17,80 Товарная группа 265 Установочные крепежные болты T5CHDRM Применение на нижней части пальца (длина 50 мм) выполнена резьба, которая служит для непосредственного зажима на столе станка посредством пазовых сухарей. Эту резьбу при длине 100 и 150 мм можно заменить шпилькой, так что можно использовать большие резьбы и пазовые сухари. Промежуточная шайба препятствует повреждению стола станка, а также сдвигу при привинчивании. Зажим выполняется с помощью болта из улучшенной стали. Латунной зажимное кольцо исключает повреждения заготовки. Макс. момент затяжки 50 Нм. Преимущества короткое время наладки, оптимальное использование стола станка, небольшие мешающие кромки, свободный проход при фрезеровании и сверлении. Поставка с зажимными болтами и стандартным зажимным винтом (8-40 мм). Поставляются также удлинительные винты для диапазонов зажима 40-67 м 65-87 мм. 1 Диапазон зажима 2 Длина (js6) 3 SW 18 Крепежный болт 5 зажимное кольцо 6 Диаметр 22 мм 7 SW 36 промежуточная шайба 9 Резьбовое соединение M Длина ( js6 ) мм 50 100 150 Диапазон зажима мм 8 4 о 8 40 8 40 8 40 Резьбовое соединение M 10 12 10 10 26240 Идентификационный номер № 011 012 021 031 Цена за штуку Евро € 92,40 93,00 99,00 139,00 26240 Удлинительный винт для диапазона зажима 40 67 мм Идентификационный номер № 111 Цена за 1 штуку Евро € 50,60 26240 Удлинительный винт для диапазона зажима 68 87 мм Идентификационный номер № 121 Цена за 1 штуку Евро € 61 ,70 Форма болта отличается от изображенной на чертеже, 0 опорной поверхности 39,5 мм переходит конусообразно вниз на 0 64 мм. Товарная группа 265 570 2013
