Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2008 Инструмент металлорежущий (Всего 546 стр.)

Установка токарного инструмента относительно высоты центра заготовки Высота режущей кромки пластины при отрезании должна совпадать с осью заготовки с

190 Каталог KORLOY 2008 Инструмент металлорежущий и инструментальная оснастка Стр.C26

190 Установка токарного инструмента относительно высоты центра заготовки Высота режущей кромки пластины при отрезании должна совпадать с осью заготовки с Каталог KORLOY 2008 Инструмент металлорежущий и инструментальная оснастка Стр. C26

Установка токарного инструмента относительно высоты центра заготовки Высота режущей кромки пластины при отрезании должна совпадать с осью заготовки с

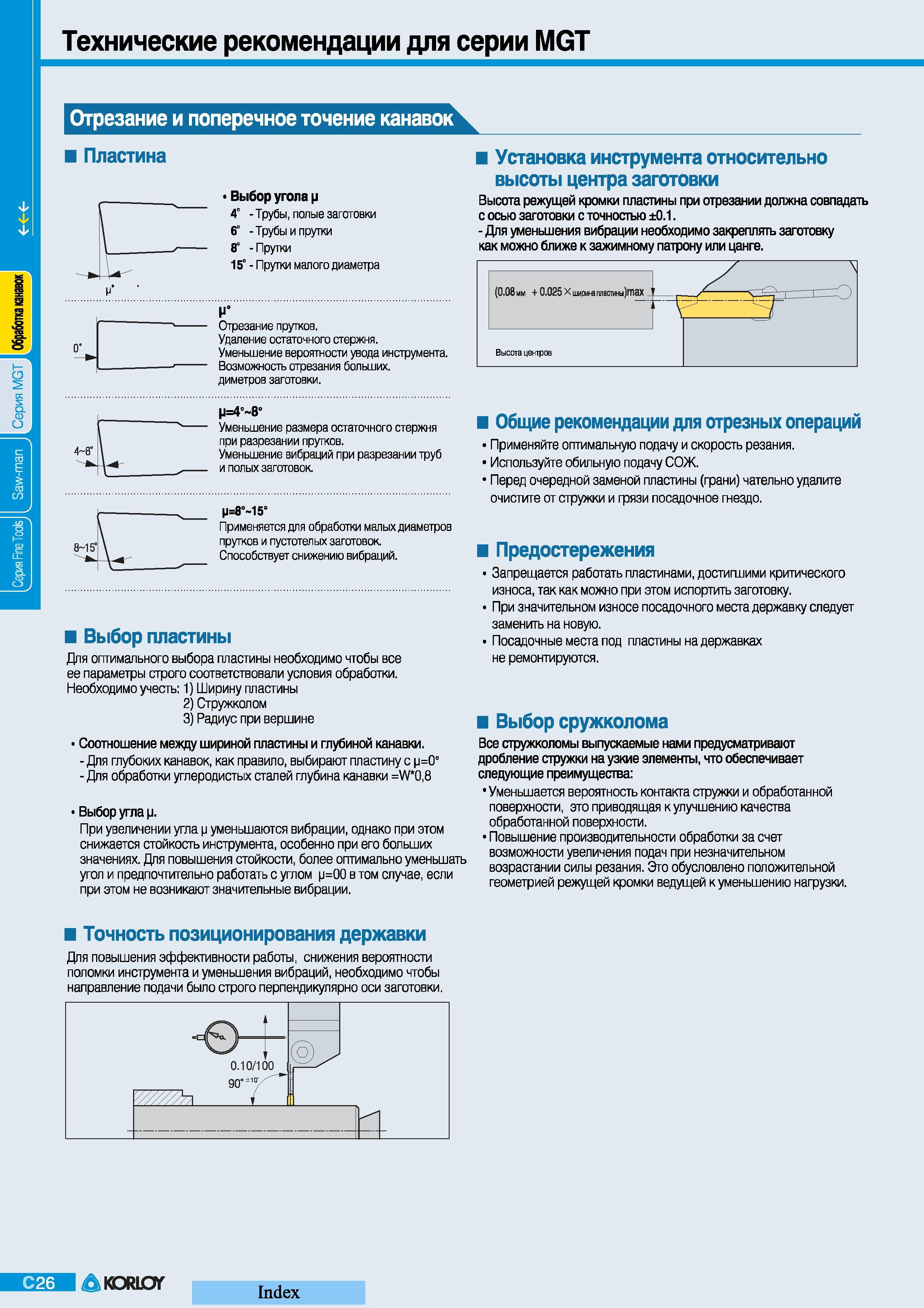

Установка токарного инструмента относительно высоты центра заготовки Высота режущей кромки пластины при отрезании должна совпадать с осью заготовки с точностью 0.1 мм Для уменьшения вибрации необходимо закреплять заготовку как можно ближе зажимному патрону или цанге. Выбор пластины Для оптимального выбора пластины необходимо чтобы все ее параметры строго соответствовали условия обработки. Необходимо учесть 1) Ширину пластины 2) Стружколом 3) Радиус при вершине Соотношение между шириной пластины и глубиной канавки. - Для глубоких канавок как правило выбирают пластину с р0 - Для обработки углеродистых сталей глубина канавки W 08 Выбор угла j. При увеличении угла уменьшаются вибрации однако при этом снижается стойкость инструмента особенно при его больших значениях. Для повышения стойкости более оптимально уменьшать угол и предпочтительно работать с углом j00 в том случае если при этом не возникают значительные вибрации. I Общие рекомендации для отрезных операций Применяйте оптимальную подачу и скорость резания. 1 Используйте обильную подачу СОЖ. 1 Перед очередной заменой пластины (грани) чательно удалите очистите от стружки и грязи посадочное гнездо. I Предостережения Запрещается работать пластинами достигшими критического износа так как можно при этом испортить заготовку. При значительном износе посадочного места державку следует заменить на новую. Посадочные места под пластины на державках не ремонтируются. Выбор сружколома Все стружколомы выпускаемые нами предусматривают дробление стружки на узкие элементы что обеспечивает следующие преимущества Уменьшается вероятность контакта стружки и обработанной поверхности это приводящая улучшению качества обработанной поверхности. Повышение производительности обработки за счет возможности увеличения подач при незначительном возрастании силы резания. Это обусловлено положительной геометрией режущей кромки ведущей уменьшению нагрузки. Точность позиционирования державки Для повышения эффективности работы снижения вероятности поломки инструмента и уменьшения вибраций необходимо чтобы направление подачи было строго перпендикулярно оси заготовки. Korloy Index Технические рекомендации для серии MGT Отрезание и поперечное точение канавок Пластина Выбор угла Трубы полые заготовки 6 -Трубы и прутки 8 -Прутки 15 - Прутки малого диаметра Отрезание прутков. Удаление остаточного стержня. Уменьшение вероятности увода инструмента. Возможность отрезания больших диметров заготовки. j4 8 Уменьшение размера остаточного стержня при разрезании прутков. Уменьшение вибраций при разрезании труб и полых заготовок. М8 15 Применяется для обработки малых диаметров прутков и пустотелых заготовок. Способствует снижению вибраций.
