HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)


Условия выполнения коррекции инструмента Как правило координаты движения по траектории программируются в соответствии с размерами заготовки

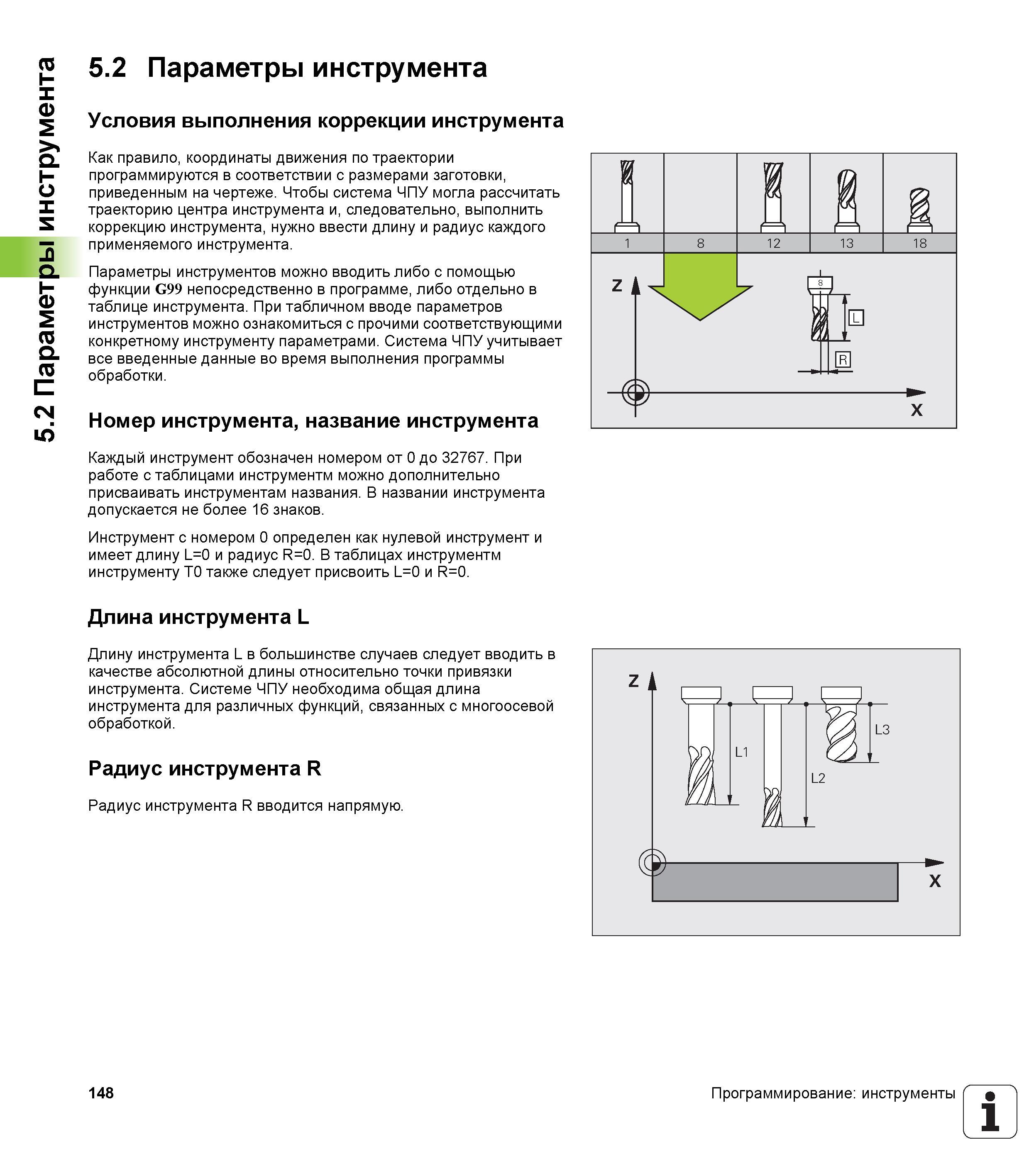

148 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.148

148 Условия выполнения коррекции инструмента Как правило координаты движения по траектории программируются в соответствии с размерами заготовки Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 148

Условия выполнения коррекции инструмента Как правило координаты движения по траектории программируются в соответствии с размерами заготовки

Условия выполнения коррекции инструмента Как правило координаты движения по траектории программируются в соответствии с размерами заготовки приведенным на чертеже. Чтобы система ЧПУ могла рассчитать траекторию центра инструмента и следовательно выполнить коррекцию инструмента нужно ввести длину и радиус каждого применяемого инструмента. Параметры инструментов можно вводить либо с помощью функции G99 непосредственно в программе либо отдельно в таблице инструмента. При табличном вводе параметров инструментов можно ознакомиться с прочими соответствующими конкретному инструменту параметрами. Система ЧПУ учитывает все введенные данные во время выполнения программы обработки. Номер инструмента название инструмента Каждый инструмент обозначен номером от 0 до 32767. При работе с таблицами инструментм можно дополнительно присваивать инструментам названия. В названии инструмента допускается не более 16 знаков. Инструмент с номером 0 определен как нулевой инструмент и имеет длину L0 и радиус R0. В таблицах инструментм инструменту T0 также следует присвоить L0 и R0. Длина инструмента L Длину инструмента L в большинстве случаев следует вводить в качестве абсолютной длины относительно точки привязки инструмента. Системе ЧПУ необходима общая длина инструмента для различных функций связанных с многоосевой обработкой. Радиус инструмента R Радиус инструмента R вводится напрямую. 148 Программирование инструменты 1 5.2 Параметры инструмента 5.2 Параметры инструмента



HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)

Системы числового программного управления / CNC programming and machining

145 Программирование управлением режущим и вспомогательным станочным инструментом в системе ЧПУ Heidenhain TNC 620 Начало раздела руководства по Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 145145 Программирование управлением режущим и вспомогательным станочным инструментом в системе ЧПУ Heidenhain TNC 620 Начало раздела руководства по146 Ввод данных о режущем инструменте в систему управления станками Heidenhain TNC 620 Скорость подачи F - это скорость (мм/мин или дюйм/мин) с Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 146146 Ввод данных о режущем инструменте в систему управления станками Heidenhain TNC 620 Скорость подачи F - это скорость (мм/мин или дюйм/мин) с147 Скорость вращения шпинделя S задается в оборотах в минуту (об/мин) в кадре T (вызов инструмента) Внесение изменений в ЧПУ программу Heidenha Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 147147 Скорость вращения шпинделя S задается в оборотах в минуту (об/мин) в кадре T (вызов инструмента) Внесение изменений в ЧПУ программу Heidenha149 Ввод данных режущего инструмента в программу станочной стойки Heidenhain TNC 620 Номер длина и радиус для определенного инструмента задаются Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 149149 Ввод данных режущего инструмента в программу станочной стойки Heidenhain TNC 620 Номер длина и радиус для определенного инструмента задаются150 Ввод данных металлорежущего инструмента в таблицу Heidenhain TNC 620 В данной таблице инструмента можно определить до 9999 инструментов и со Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 150150 Ввод данных металлорежущего инструмента в таблицу Heidenhain TNC 620 В данной таблице инструмента можно определить до 9999 инструментов и со151 Справочная таблица стандартных параметров режущего инструмента для ЧПУ программ стойки Heidenhain TNC 620 Максимальный угол врезания инструм Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 151151 Справочная таблица стандартных параметров режущего инструмента для ЧПУ программ стойки Heidenhain TNC 620 Максимальный угол врезания инструм
