SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

Условием для нарезания внутренней резьбы без компенсации является управляемый по положению шпиндель с системой измерения перемещений

286 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.286

286 Условием для нарезания внутренней резьбы без компенсации является управляемый по положению шпиндель с системой измерения перемещений Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 286

Условием для нарезания внутренней резьбы без компенсации является управляемый по положению шпиндель с системой измерения перемещений

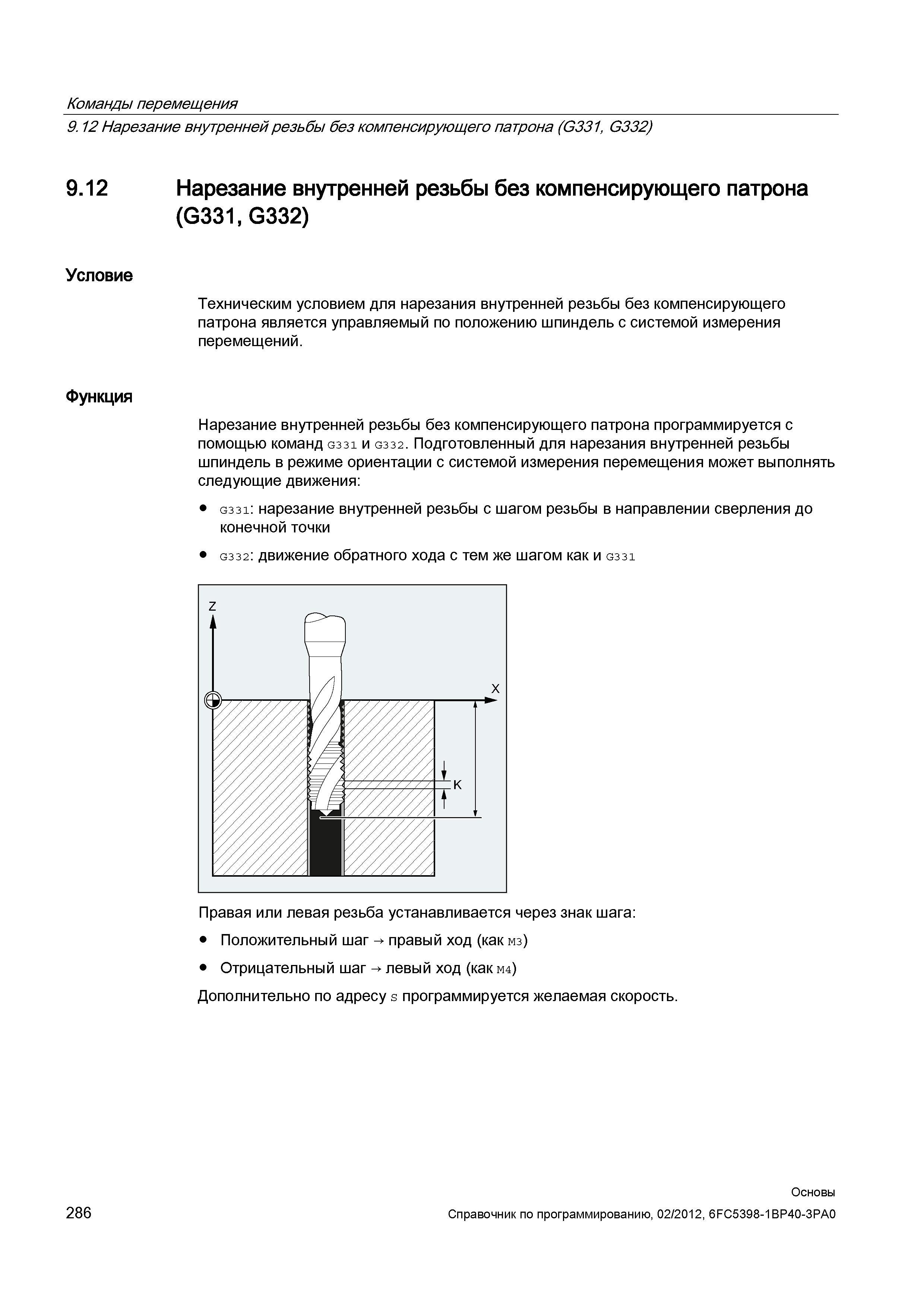

Условием для нарезания внутренней резьбы без компенсации является управляемый по положению шпиндель с системой измерения перемещений _ Функция Нарезание внутренней резьбы без компенсирующего патрона программируется с помощью команд G331 и G332. Подготовленный для нарезания внутренней резьбы шпиндель в режиме ориентации с системой измерения перемещения может выполнять следующие движения G331 нарезание внутренней резьбы с шагом резьбы в направлении сверления до конечной точки G332 движение обратного хода с тем же шагом как и G331 z Гг ( X 1 К (к Правая или левая резьба устанавливается через знак шага Положительный шаг правый ход (как M3) Отрицательный шаг левый ход (как M4) Дополнительно по адресу s программируется желаемая скорость. 286 Основы Команды перемещения 9.12 Нарезание внутренней резьбы без компенсирующего патрона (G331 G332) 9.12 Нарезание внутренней резьбы без компенсирующего патрона (G331 G332) Условие Техническим компенсирующего патрона




См.также / See also :

Пример управляющей программы ЧПУ




Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

283 При слишком маленьком входном и или выходном участке ось резьбы ускоряется сильнее чем это предусмотрено в проектировании Поэтому возникает Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 283283 284 Резьбонарезание с увеличивающимся или уменьшающимся шагом (G34 G35) Функция С помощью команд G34 и G35 к функциональности Gззбыла добавлена Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 284284 285 Если начальный и конечный шаг резьбы известны то программируемое изменение шага резьбы может быть вычислено по следующей формуле k2-k2 F 2е Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 285285 287 Отверстие описывается глубиной сверления и шагом резьбы Активность модально Команда Обратный ход нарезания внутренней резьбы Это движение оп Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 287287 288 Для достижения эффективного согласования скорости шпинделя и момента двигателя и возможности более быстрого разгона при нарезании внутренней Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 288288 289 Вывод запрограммированной скорости сверления на актуальной ступени редуктора Программный код Комментарий N05 M40 S500 Включается ступень ред Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 289289
