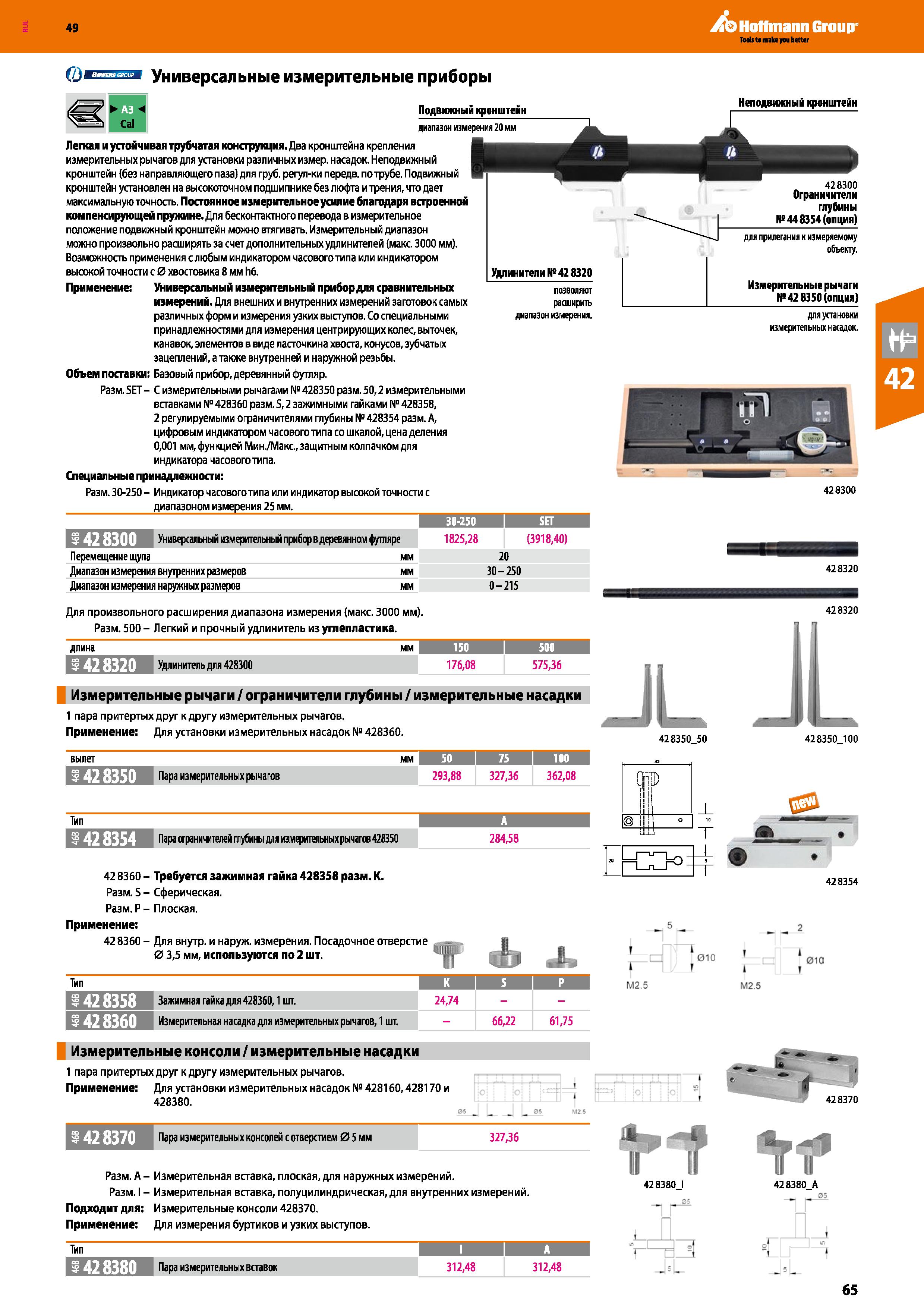

Универсальные измерительные приборы Подвижный кронштейн Неподвижный кронштейн диапазон измерения 20 мм Легкая и устойчивая трубчатая конструкция _ Два кронштейна крепления измерительных рычагов для установки различных измер. насадок. Неподвижный кронштейн (без направляющего паза) для груб, регул-ки передв. по трубе. Подвижный кронштейн установлен на высокоточном подшипнике без люфта и трения, что дает максимальную точность. Постоянное измерительное усилие благодаря встроенной компенсирующей пружине. Для бесконтактного перевода в измерительное положение подвижный кронштейн можно втягивать. Измерительный диапазон можно произвольно расширять за счет дополнительных удлинителей (макс. 3000 мм). Возможность применения слюбым индикатором часового типа или индикатором высокой точности с 0 хвостовика 8 мм h6. Применение: Универсальный измерительный прибор для сравнительных измерений. Для внешних и внутренних измерений заготовок самых различных форм и измерения узких выступов. Со специальными принадлежностями для измерения центрирующих колес, выточек, канавок, элементов в виде ласточкина хвоста, конусов, зубчатых зацеплений.а также внутренней и наружной резьбы. Объем поставки; Базовый прибор, деревянный футляр. Разм. SET - С измерительными рычагами № 428350 разм. 50,2 измерительными вставками № 428360 разм. S, 2 зажимными гайками № 428358, 2 регулируемыми ограничителями глубины № 428354 разм. А, цифровым индикатором часового типа со шкалой, цена деления 0,001 мм, функцией Мин. Макс., защитным колпачком для индикатора часового типа. Специальные принадлежности: Разм. 30-250 - Индикатор часового типа или индикатор высокой точности с 428300 Ограничители глубины №44 8354 (опция) Удлинители № 42 8320 позволяют расширить диапазон измерения. для прилегания к измеряемому объекту. Измерительные рычаги №42 8350 (опция) для установки измерительных насадок. 428300 30-250 I SET 1 со I VD 1 ' 428300 Универсальный измерительный прибор в деревянном футляре 1825,28 (3918,40) Перемещение щупа мм 20 Диапазон измерения внутренних размеров мм 30-250 Диапазон измерения наружных размеров мм 0-215 Для произвольного расширения диапазона измерения макс. 3000 мм . Разм. 500 - Легкий и прочный удлинитель из углепластика. длина мм 150 I 500 I 1 00 1 VO 1 -ч- 428320 Удлинитель для 428300 176,08 575,36 428320 428320 Измерительные рычаги ограничители глубины измерительные насадки 1 пара притертых друг к другу измерительных рычагов. Применение: Для установки измерительных насадок № 428360. JL X 428350 50 428350 100 т 2835 Л Пара измерительных рычагов 293,88 327,36 362,08 ТТ' у i 2 1ИП т 2835 Пара ограничителей глубины для измерительных рычагов428350 284,58 -4 г л г 20 42 8360 - Требуется зажимная гайка 428358 разм. К. — EF СЪ ГК>= № 428354 Разм. S - Сферическая. Разм. Р - Плоская. Применение: 42 8360 - Для внутр. и наруж. измерения. Посадочное отверстие 0 3,5 мм, используются по 2 шт. <Ь .д. 010 Тип S М2.5 М2.5 со VO ч- 428358 Зажимная гайка для 428360,1 шт. 24,74 OQ VO ч- 428360 Измерительная насадка для измерительных рычагов, 1 шт. 66,22 61,75 2 А 010 Измерительные консоли измерительные насадки 1 пара притертых друг к другу измерительных рычагов. Применение: Для установки измерительных насадок № 428160,428170 и 428380. 428370 1 428370 Пара измерительных консолей с отверстием 0 5 мм 327,36 Разм. А - Измерительная вставка, плоская, для наружных измерений. Разм. I - Измерительная вставка, полуцилиндрическая, для внутренних измерений. Подходит для: Измерительные консоли 428370. Применение: Для измерения буртиков и узких выступов. II 428380J 428380 А in V 45 J i L Пара измерительных вставок 312,48 312,48 JsL 65
