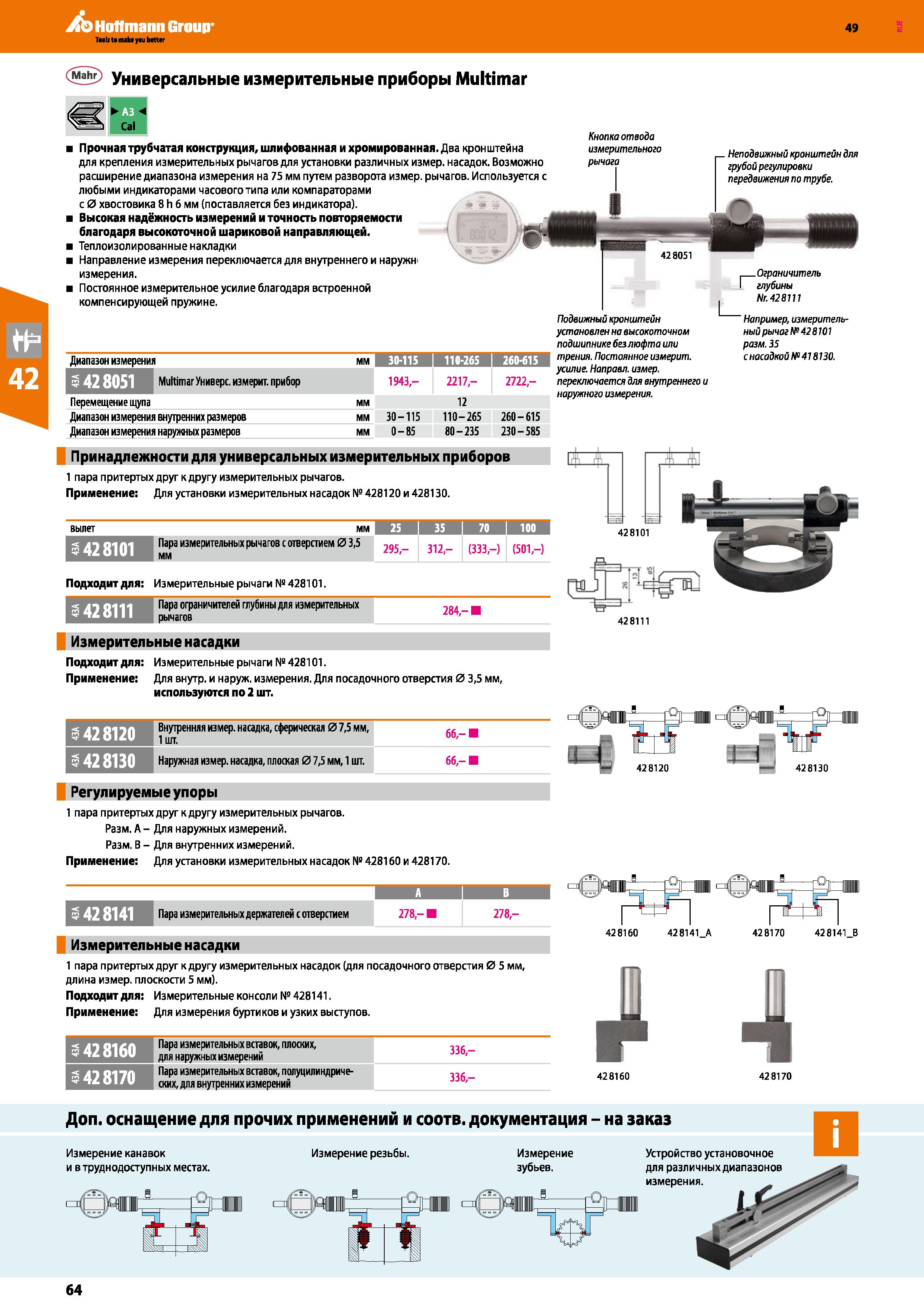

Универсальные измерительные приборы Multimar Прочная трубчатая конструкция, шлифованная и хромированная Два кронштейна для крепления _ измерительных рычагов для установки различных измер. насадок. Возможно расширение диапазона измерения на 75 мм путем разворота измер. рычагов. Используется с любыми индикаторами часового типа или компараторами с 0 хвостовика 8 h 6 мм (поставляется без индикатора). Высокая надёжность измерений и точность повторяемости благодаря высокоточной шариковой направляющей. Теплоизолированные накладки Направление измерения переключается для внутреннего и наружи измерения. Постоянное измерительное усилие благодаря встроенной компенсирующей пружине. Кнопка отвода измерительного рычага Неподвижный кронштейн для грубой регулировки передвижения по трубе. Диапазон измерения мм 30-115 I 110-265 I 260-615 I Multimar Универс. измерит, прибор 1943,- 2217,- 2722,- Перемещение щупа мм 12 Диапазон измерения внутренних размеров мм 30-115 110-265 260-615 Диапазон измерения наружных размеров мм 0-85 80-235 230 - 585 Подвижный кронштейн установлен на высокоточном подшипнике без люфта или трения. Постоянное измерит, усилие Направл. измер. переключается для внутреннего и наружного измерения. Ограничитель I глубины Nr. 428111 " Например, измерительный рычаг №428101 разм. 35 с насадкой № 418130. Принадлежности для универсальных измерительных приборов 1 пара притертых друг к другу измерительных рычагов. Применение: Для установки измерительных насадок № 428120 и 428130. вылет мм 25 I 35 70 1 100 i И ИМИ Пара измерительных рычагов с отверстием 0 3,5 мм 295,- 312,— (333,-) (501,-) Подходит для: Измерительные рычаги №428101. Пара ограничителей глубины для измерительных рычагов 284,-1 428111 Измерительные насадки Подходит для: Измерительные рычаги № 428101. Применение: Для внутр. и наруж. измерения. Для посадочного отверстия 0 3,5 мм, используются по 2 шт. Внутренняя измер. насадка, сферическая 0 7,5 мм, 1 шт. Наружная измер. насадка, плоская 0 7,5 мм, 1 шт. 66,-1 66,-1 428120 428130 Регулируемые упоры 1 пара притертых друг к другу измерительных рычагов. Разм. А - Для наружных измерений. Разм. В - Для внутренних измерений. Применение: Для установки измерительных насадок № 428160 и 428170. Пара измерительных держателей с отверстием Измерительные насадки 428160 42 8141 А 428170 42 8141 В 1 пара притертых друг к другу измерительных насадок (для посадочного отверстия 0 5 мм, длина измер. плоскости 5 мм). Подходит для: Измерительные консоли № 428141. Применение: Для измерения буртиков и узких выступов. Пара измерительных вставок, плоских, для наружных измерений Пара измерительных вставок, полуцилиндриче-ских, для внутренних измерений 336,- 336,- 428170 Доп. оснащение для прочих применений и соотв. документация - на заказ Измерение резьбы. Измерение Устройство установочное Измерение канавок и в труднодоступных местах. Измерение зубьев. 64
