MAHR | Каталог MAHR 2006 Измерительная техника и инструмент (Всего 396 стр.)

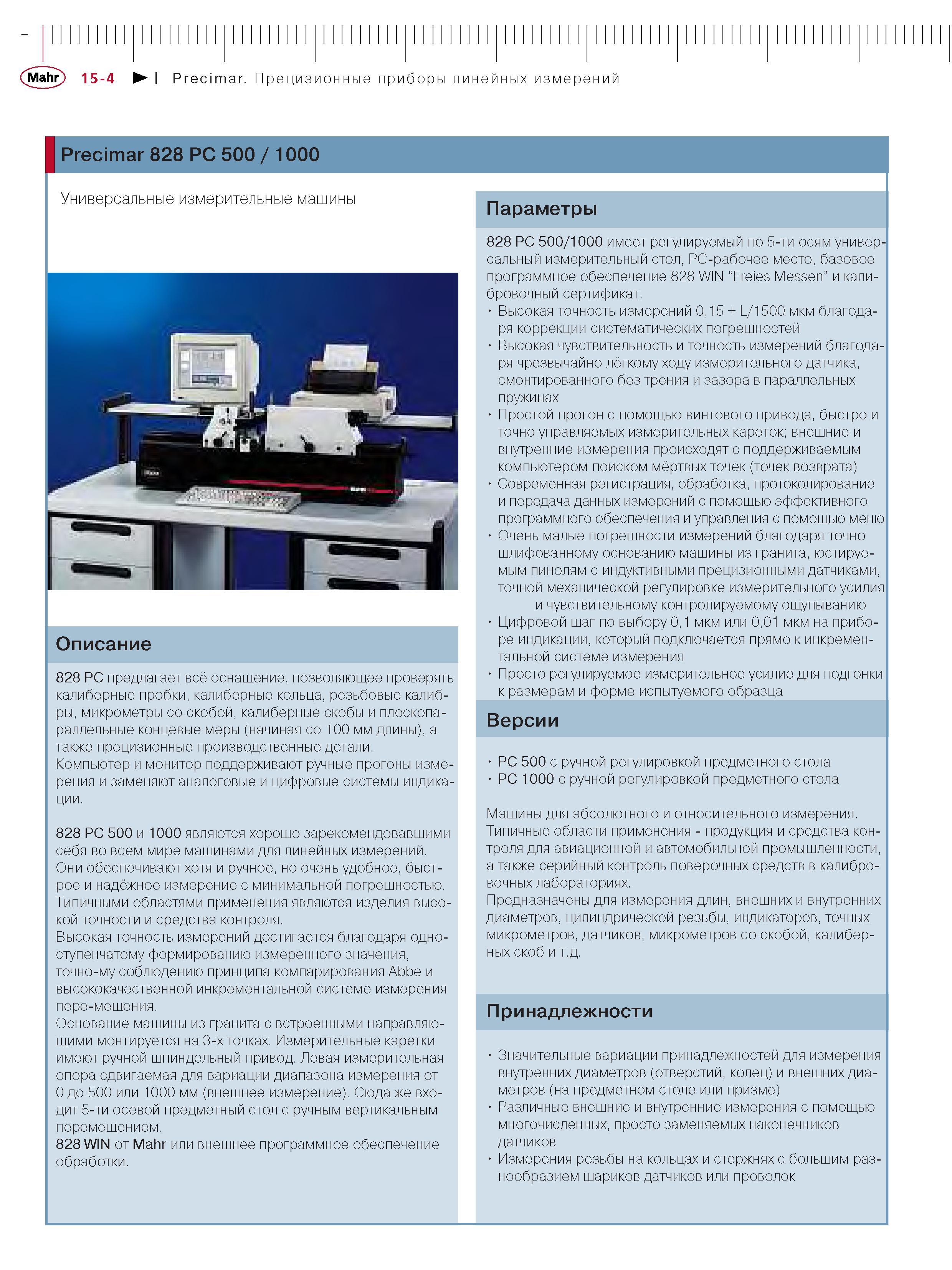

296 Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр.15-4

296 Универсальные измерительные машины Описание 828 PC предлагает всё оснащение позволяющее проверять калиберные пробки калиберные кольца резьбовые кали Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр. 15-4

Универсальные измерительные машины Описание 828 PC предлагает всё оснащение позволяющее проверять калиберные пробки калиберные кольца резьбовые кали

Универсальные измерительные машины Описание 828 PC предлагает всё оснащение позволяющее проверять калиберные пробки калиберные кольца резьбовые калибры микрометры со скобой калиберные скобы и плоскопараллельные концевые меры (начиная со 100 мм длины) а также прецизионные производственные детали. Компьютер и монитор поддерживают ручные прогоны измерения и заменяют аналоговые и цифровые системы индикации. 828 PC 500 и 1000 являются хорошо зарекомендовавшими себя во всем мире машинами для линейных измерений. Они обеспечивают хотя и ручное но очень удобное быстрое и надёжное измерение с минимальной погрешностью. Типичными областями применения являются изделия высокой точности и средства контроля. Высокая точность измерений достигается благодаря одноступенчатому формированию измеренного значения точно-му соблюдению принципа компарирования Abbe и высококачественной инкрементальной системе измерения пере-мещения. Основание машины из гранита с встроенными направляющими монтируется на 3-х точках. Измерительные каретки имеют ручной шпиндельный привод. Левая измерительная опора сдвигаемая для вариации диапазона измерения от 0 до 500 или 1000 мм (внешнее измерение). Сюда же входит 5-ти осевой предметный стол с ручным вертикальным перемещением. 828 WIN от Mahr или внешнее программное обеспечение обработки. Параметры 828 PC 500 1000 имеет регулируемый по 5-ти осям универсальный измерительный стол РС-рабочее место базовое программное обеспечение 828 WIN Freies Messen и калибровочный сертификат. Высокая точность измерений 015 + L 1500 мкм благодаря коррекции систематических погрешностей Высокая чувствительность и точность измерений благодаря чрезвычайно лёгкому ходу измерительного датчика смонтированного без трения и зазора в параллельных пружинах Простой прогон с помощью винтового привода быстро и точно управляемых измерительных кареток; внешние и внутренние измерения происходят с поддерживаемым компьютером поиском мёртвых точек (точек возврата) Современная регистрация обработка протоколирование и передача данных измерений с помощью эффективного программного обеспечения и управления с помощью меню Очень малые погрешности измерений благодаря точно шлифованному основанию машины из гранита юстируемым пинолям с индуктивными прецизионными датчиками точной механической регулировке измерительного усилия и чувствительному контролируемому ощупыванию Цифровой шаг по выбору 01 мкм или 001 мкм на приборе индикации который подключается прямо к инкрементальной системе измерения Просто регулируемое измерительное усилие для подгонки к размерам и форме испытуемого образца Версии PC 500 с ручной регулировкой предметного стола PC 1000 с ручной регулировкой предметного стола Машины для абсолютного и относительного измерения. Типичные области применения - продукция и средства контроля для авиационной и автомобильной промышленности а также серийный контроль поверочных средств в калибровочных лабораториях. Предназначены для измерения длин внешних и внутренних диаметров цилиндрической резьбы индикаторов точных микрометров датчиков микрометров со скобой калибер-ных скоб Принадлежности Значительные вариации принадлежностей для измерения внутренних диаметров (отверстий колец) и внешних диаметров (на предметном столе или призме) Различные внешние и внутренние измерения с помощью многочисленных просто заменяемых наконечников датчиков Измерения резьбы на кольцах и стержнях с большим разнообразием шариков датчиков или проволок Mahr 15-4 I Precimar. Прецизионные приборы линейных измерений Precimar 828 PC 500 1000
