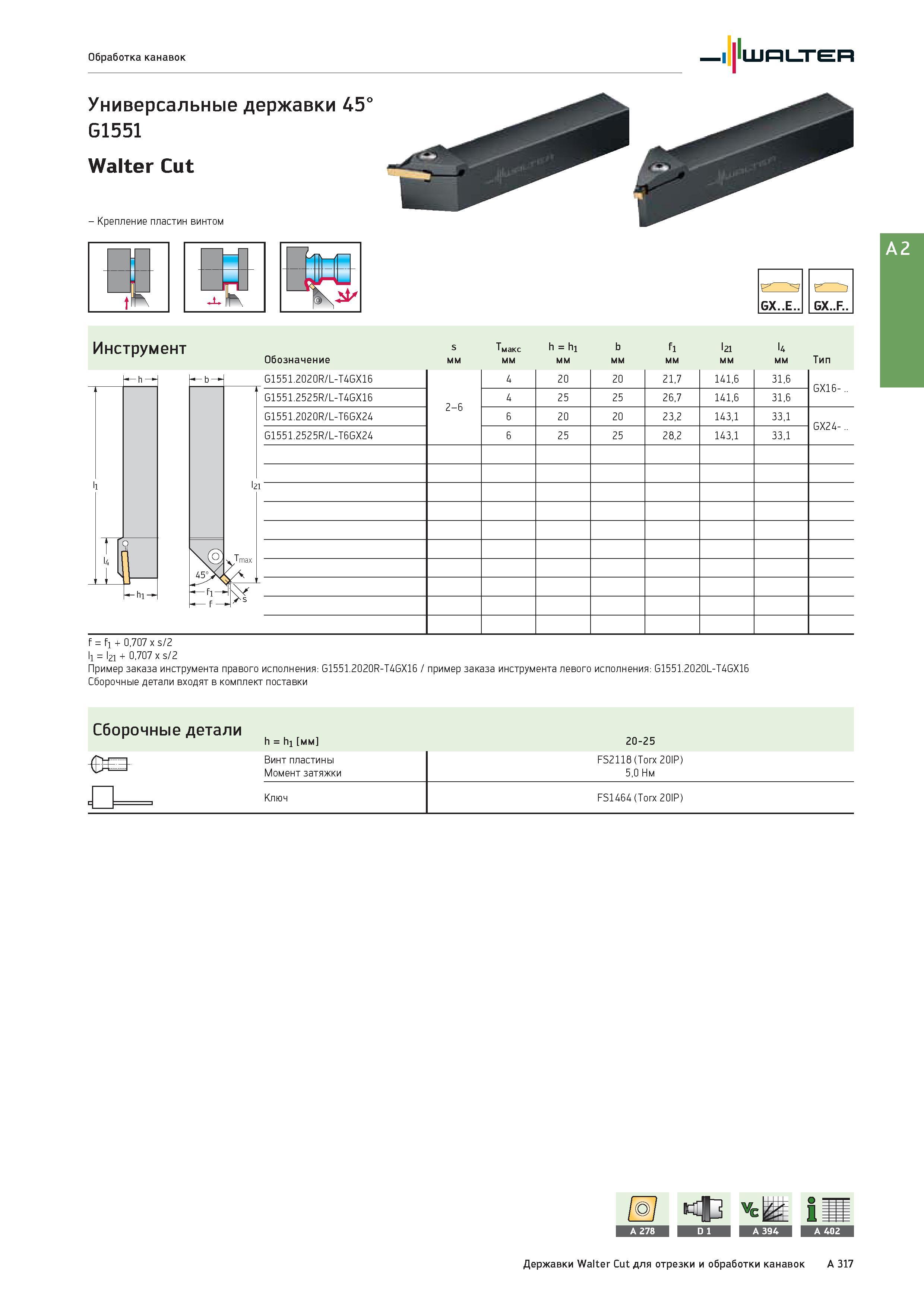

333 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A317

333 Универсальные державки 45е G1551 Walter Cut Крепление пластин винтом I GX E GX F Инструмент s тмакс h = h1 Ь f1 l21 l4 Обозначение мм Тип G1551 2020R/L-T Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A317

Универсальные державки 45е G1551 Walter Cut Крепление пластин винтом I GX E GX F Инструмент s тмакс h = h1 Ь f1 l21 l4 Обозначение мм Тип G1551 2020R/L-T

Универсальные державки 45е G1551 Walter Cut Крепление пластин винтом I GX..E.. GX..F. Инструмент s тмакс h = h1 Ь f1 l21 l4 Обозначение мм Тип G1551.2020R/L-T4GX16 2-6 4 20 20 21,7 141,6 31,6 GX16- .. G1551.2525R/L-T4GX16 4 25 25 26,7 141,6 31,6 G1551.2020R/L-T6GX24 6 20 20 23,2 143,1 33,1 GX24- .. G1551.2525R/L-T6GX24 6 25 25 28,2 143,1 33,1 f = f1 + 0,707 x s/2 l1 = l21 + 0,707 x s/2 Пример заказа инструмента правого исполнения: G1551.2020R-T4GX16 / пример заказа инструмента левого исполнения: G1551.2020L-T4GX16 Сборочные детали входят в комплект поставки h Сборочные детали h = h1 мм 20-25 Винт пластины FS2118 (Torx 20IP) Момент затяжки 5,0 Нм q Ключ FS1464 (Torx 20IP) VC Державки Walter Cut для отрезки и обработки канавок A 317
