Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

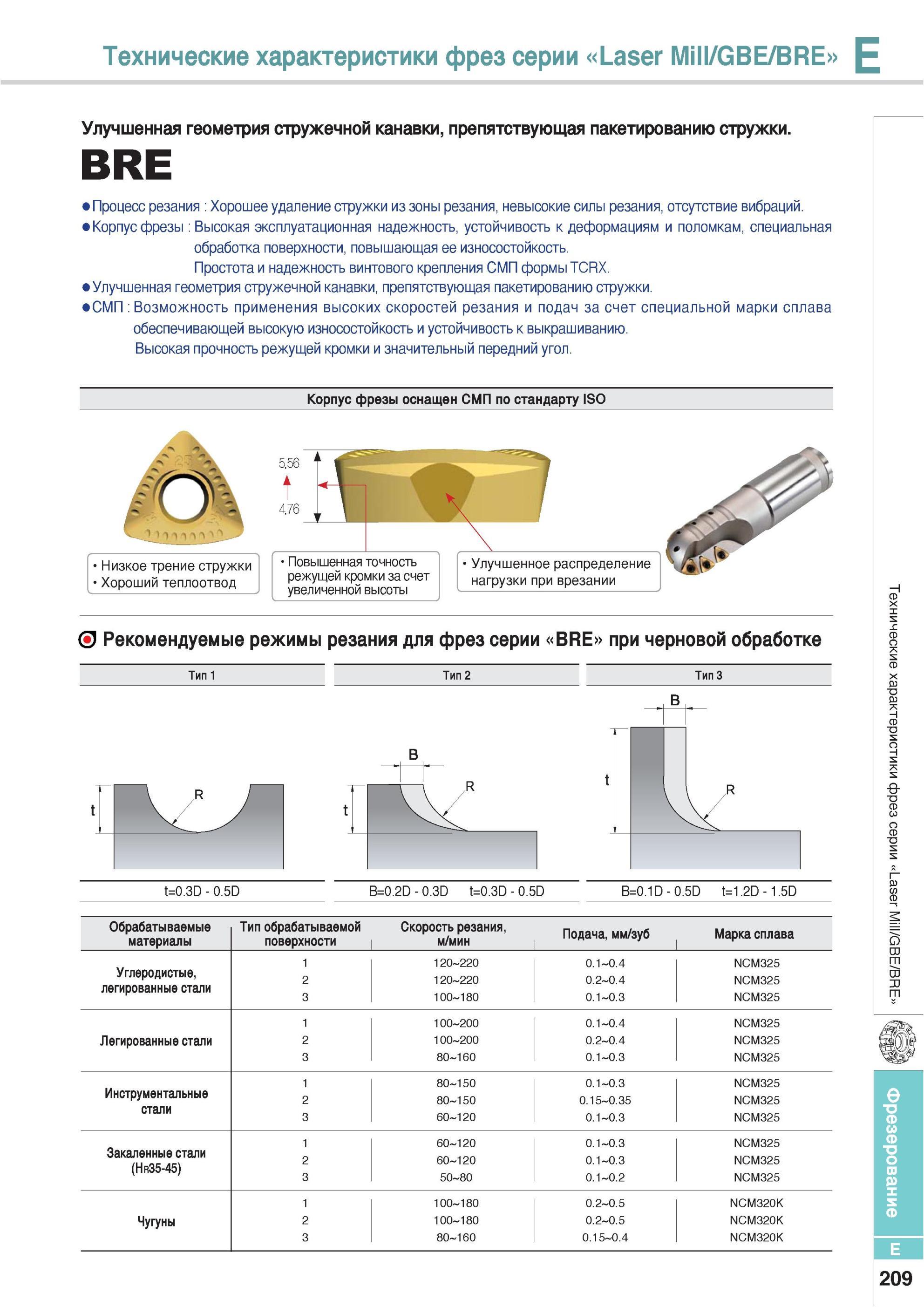

545 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.E209

545 Улучшенная геометрия стружечной канавки фрезы Korloy препятствующая пакетированию стружки BRE Процесс резания Хорошее удаление стружки из зоны резания невы Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E209

Улучшенная геометрия стружечной канавки фрезы Korloy препятствующая пакетированию стружки BRE Процесс резания Хорошее удаление стружки из зоны резания невы

Улучшенная геометрия стружечной канавки фрезы Korloy препятствующая пакетированию стружки. BRE Процесс резания Хорошее удаление стружки из зоны резания невысокие силы резания отсутствие вибраций. Корпус фрезы Высокая эксплуатационная надежность устойчивость к деформациям и поломкам специальная обработка поверхности повышающая ее износостойкость. Простота и надежность винтового крепления СМП формы TCRX. Улучшенная геометрия стружечной канавки препятствующая пакетированию стружки. СМП Возможность применения высоких скоростей резания и подач за счет специальной марки сплава обеспечивающей высокую износостойкость и устойчивость к выкрашиванию. Высокая прочность режущей кромки и значительный передний угол. Корпус фрезы оснащен СМП по стандарту ISO fn 5.56 t 4.76 Низкое трение стружки Хороший теплоотвод Повышенная точность режущей кромки за счет увеличенной высоты Улучшенное распределение нагрузки при врезании Рекомендуемые режимы резания для фрез серии BRE при черновой обработке Тип 2 Тип t=0.3D 0.5D B=0.2D 0.3D t=0.3D 0.5D B=0.1D 0.5D t=1.2D 1.5D Обрабатываемые материалы Тип обрабатываемой поверхности Скорость резания м/мин Подача мм/зуб Марка сплава 1 120 220 4 NCM325 Углеродистые легированные стали 2 120 220 100 180 0.2 0.4 0.1 0.3 NCM325 NCM325 1 100 200 0. 1 0. NCM325 Легированные стали 2 100 200 0.2 0.4 NCM325 80 160 .3 0. 1 0. NCM325 1 80 150 0. NCM325 Инструментальные 2 80 150 0.15 0.35 NCM325 60 120 .3 0. 1 0. NCM325 Закаленные стали (Hr35-45) 1 60 120 0. NCM325 2 60 120 .3 .3 0. 0. 0. 0. NCM325 50 80 .2 0. 1 0. NCM325 1 100 180 0.2 0.5 NCM320K Чугуны 2 100 180 0.2 0.5 NCM320K 80 160 0.15 0.4 NCM320K X S х 03 "О 03 4 -8- О) СГ) (D из ZJ m E 209 Технические характеристики фрез серии Laser Mill/GBE/BRE E
