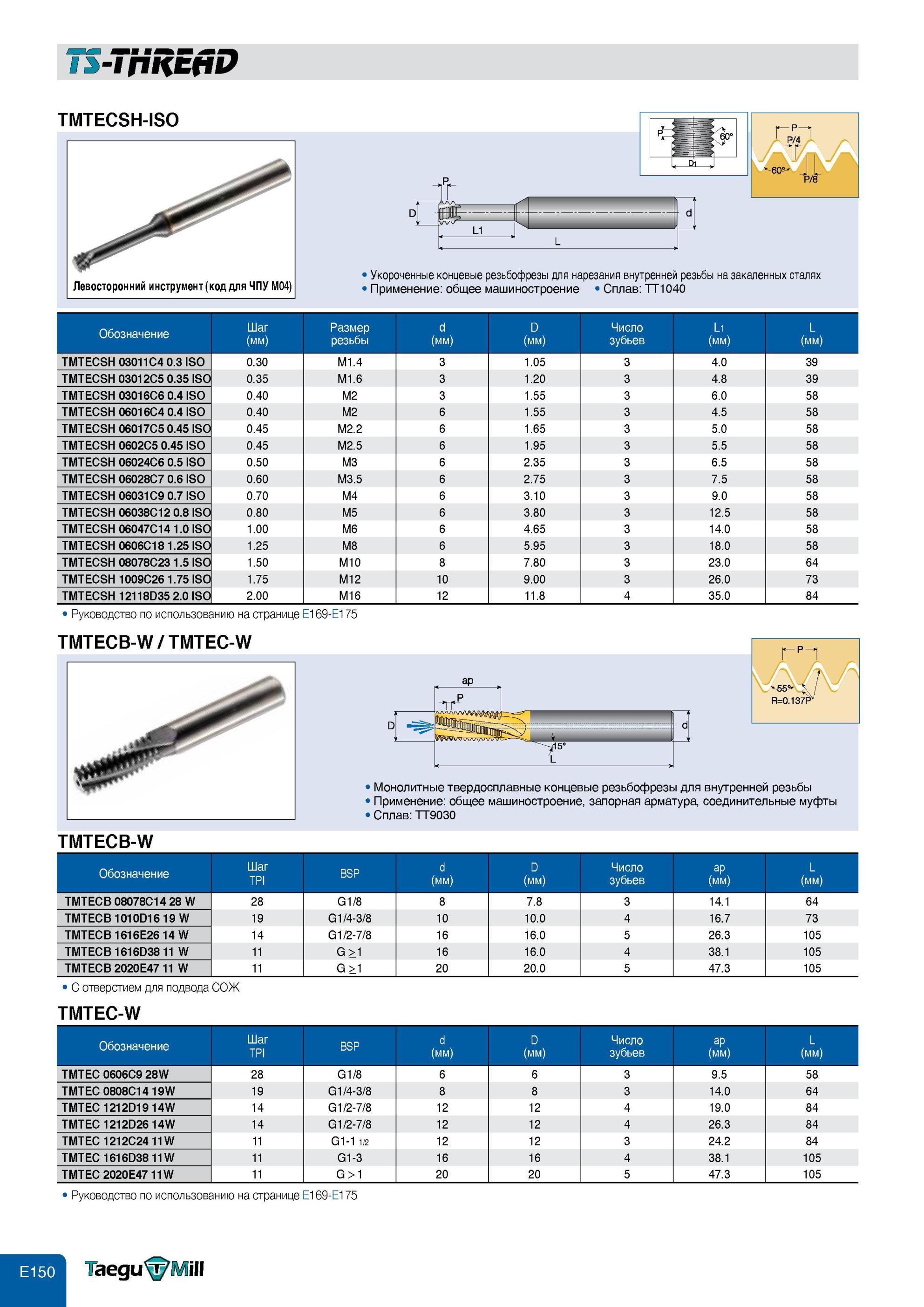

618 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E150

618 Укороченные концевые резьбофрезы Taegutec для нарезания внутренней резьбы на закаленных сталях общее машиностроение запорная арматура соединительные муфты Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E150

Укороченные концевые резьбофрезы Taegutec для нарезания внутренней резьбы на закаленных сталях общее машиностроение запорная арматура соединительные муфты

Укороченные концевые резьбофрезы Taegutec для нарезания внутренней резьбы на закаленных сталях общее машиностроение запорная арматура соединительные муфты Сплав ТТ9 TMTECSH-ISO 1 Укороченные концевые резьбофрезы для нарезания внутренней резьбы на закаленных сталях Применение общее машиностроение Сплав ТТ1040 Обозначение Шаг (мм) Размер резьбы d (мм) D (мм) Число зубьев L1 (мм) L (мм) TMTECSH 03011C4 0.3 ISO 0.30 M1.4 3 1.05 3 4.0 39 TMTECSH 03012C5 0.35 ISO 0.35 M1.6 3 1.20 3 4.8 39 TMTECSH 03016C6 0.4 ISO 0.40 M2 3 1.55 3 6.0 58 TMTECSH 06016C4 0.4 ISO 0.40 M2 6 1.55 3 4.5 58 TMTECSH 06017C5 0.45 ISO 0.45 M2.2 6 1.65 3 5.0 58 TMTECSH 0602C5 0.45 ISO 0.45 M2.5 6 1.95 3 5.5 58 TMTECSH 06024C6 0.5 ISO 0.50 M3 6 2.35 3 6.5 58 TMTECSH 06028C7 0.6 ISO 0.60 M3.5 6 2.75 3 7.5 58 TMTECSH 06031C9 0.7 ISO 0.70 M4 6 3.10 3 9.0 58 TMTECSH 06038C12 0.8 ISO 0.80 M5 6 3.80 3 12.5 58 TMTECSH 06047C14 1.0 ISO 1.00 M6 6 4.65 3 14.0 58 TMTECSH 0606C18 1.25 ISO 1.25 M8 6 5.95 3 18.0 58 TMTECSH 08078C23 1.5 ISO 1.50 M10 8 7.80 3 23.0 64 TMTECSH 1009C26 1.75 ISO 1.75 M12 10 9.00 3 26.0 73 TMTECSH 12118D35 2.0 ISO 2.00 M16 12 11.8 4 35.0 84 Руководство по использованию на странице E169-E175 TMTECB-W / TMTEC-W Монолитные твердосплавные концевые резьбофрезы для внутренней резьбы Применение общее машиностроение, запорная арматура, соединительные муфты Сплав ТТ9030 TMTECB-W Обозначение Шаг TPI BSP d (мм) D (мм) Число зубьев aP (мм) L (мм) TMTECB 08078C14 28 W 28 G1/8 8 7.8 3 14.1 64 TMTECB 1010D16 19 W 19 G1/4-3/8 10 10.0 4 16.7 73 TMTECB 1616E26 14 W 14 G1/2-7/8 16 16.0 5 26.3 105 TMTECB 1616D38 11 W 11 G 1 16 16.0 4 38.1 105 TMTECB 2020E47 11 W 11 G 1 20 20.0 5 47.3 105 С отверстием для подвода СОЖ TMTEC-W Обозначение Шаг TPI BSP d (мм) D (мм) Число зубьев aP (мм) L (мм) TMTEC 0606C9 28W 28 G1/8 6 6 3 9.5 58 TMTEC 0808C14 19W 19 G1/4-3/8 8 8 3 14.0 64 TMTEC 1212D19 14W 14 G1/2-7/8 12 12 4 19.0 84 TMTEC 1212D26 14W 14 G1/2-7/8 12 12 4 26.3 84 TMTEC 1212C24 11W 11 G1-1 1/2 12 12 3 24.2 84 TMTEC 1616D38 11W 11 G1-3 16 16 4 38.1 105 TMTEC 2020E47 11W 11 G 1 20 20 5 47.3 105 1 Руководство по использованию на странице E169-E175 ill Левосторонний инструмент (код для ЧПУ М04)
