Углы резания при фрезеровании на станках корпусными фрезами Осевой и радиальный передний угол Главный угол в плане при фрезерной обработке Примеры

937 Каталог SUMITOMO 2016 Металлорежущий инструмент Пластины Сверла Фрезы Резцы для станков Стр.N7

937 Углы резания при фрезеровании на станках корпусными фрезами Осевой и радиальный передний угол Главный угол в плане при фрезерной обработке Примеры Каталог SUMITOMO 2016 Режущий инструмент для металлорежущих станков Сверла твердосплавные и со сменными пластинами Фрезы концевые и насадные Резцы токарные Стр. N7

Углы резания при фрезеровании на станках корпусными фрезами Осевой и радиальный передний угол Главный угол в плане при фрезерной обработке Примеры

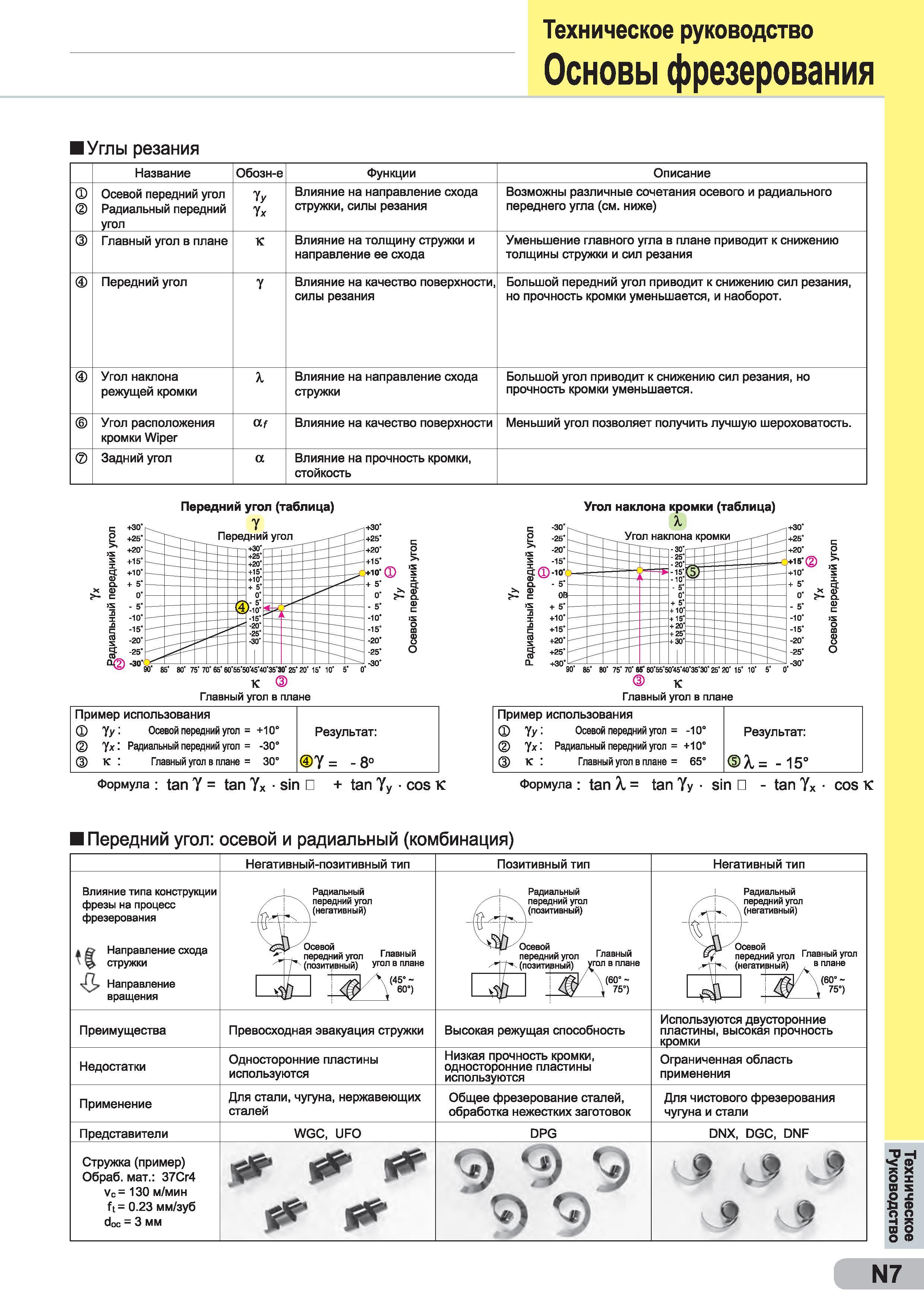

Углы резания при фрезеровании на станках корпусными фрезами Осевой и радиальный передний угол Главный угол в плане при фрезерной обработке Примеры _ Техническое руководство Основы фрезерования Углы резания Название Обозн-е Функции Описание 0 Осевой передний угол Радиальный передний угол Уу Ух Влияние на направление схода стружки, силы резания Возможны различные сочетания осевого и радиального переднего угла (см. ниже) Главный угол в плане К Влияние на толщину стружки и направление ее схода Уменьшение главного угла в плане приводит к снижению толщины стружки и сил резания Передний угол У Влияние на качество поверхности, силы резания Большой передний угол приводит к снижению сил резания, но прочность кромки уменьшается, и наоборот. Угол наклона режущей кромки X Влияние на направление схода стружки Большой угол приводит к снижению сил резания, но прочность кромки уменьшается. Угол расположения кромки Wiper at Влияние на качество поверхности Меньший угол позволяет получить лучшую шероховатость. Задний угол а Влияние на прочность кромки, стойкость Пример использования уу : Осевой передний угол = +10° Результат: Ух-. Радиальный передний угол = -30° К : Главный угол в плане = 30° II 1 00 о Пример использования Уу- Осевой передний угол = -10° Результат: Ух: Радиальный передний угол = +10° к : Главный угол в плане = 65° Х= -15° Формула : tan Y = tan Yx sin + tan Yy cos к Формула : tan A, = tan Yy sin - tan Yx cos к Передний угол (таблица) к Главный угол в плане Угол наклона кромки (таблица) Угол накп Главный угол в плане Передний угол: осевой и радиальный (комбинация) Негативный-позитивный тип Позитивный тип Негативный тип Влияние типа конструкции фрезы на процесс фрезерования & Направление схода стружки 4J Направление вращения V- Радиальный передний угол (негативный) 4 У Осевой передний угол Главный (позитивный) Угол в плане Радиальный передний угол (позитивный) Осевой передний угол Главный (позитирный) в плане Радиальный передний угол / \ (негативный) /А Осевой ьу передний угол Главный угол (негатирный) в плане 'ь \<41о°) UU 11 1 Уй Преимущества Превосходная эвакуация стружки Высокая режущая способность Используются двусторонние пластины, высокая прочность кромки Недостатки Односторонние пластины используются Низкая прочность кромки, односторонние пластины используются Ограниченная область применения Применение Для стали, чугуна, нержавеющих сталей Общее фрезерование сталей, обработка нежестких заготовок Для чистового фрезерования чугуна и стали Представители WGC, UFO DPG DNX, DGC, DNF Стружка (пример) Обраб. мат.: 37Сг4 vc= 130 м/мин ft = 0.23 мм/зуб doc 3 мм & & & & & 9
