Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)




885 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.I75

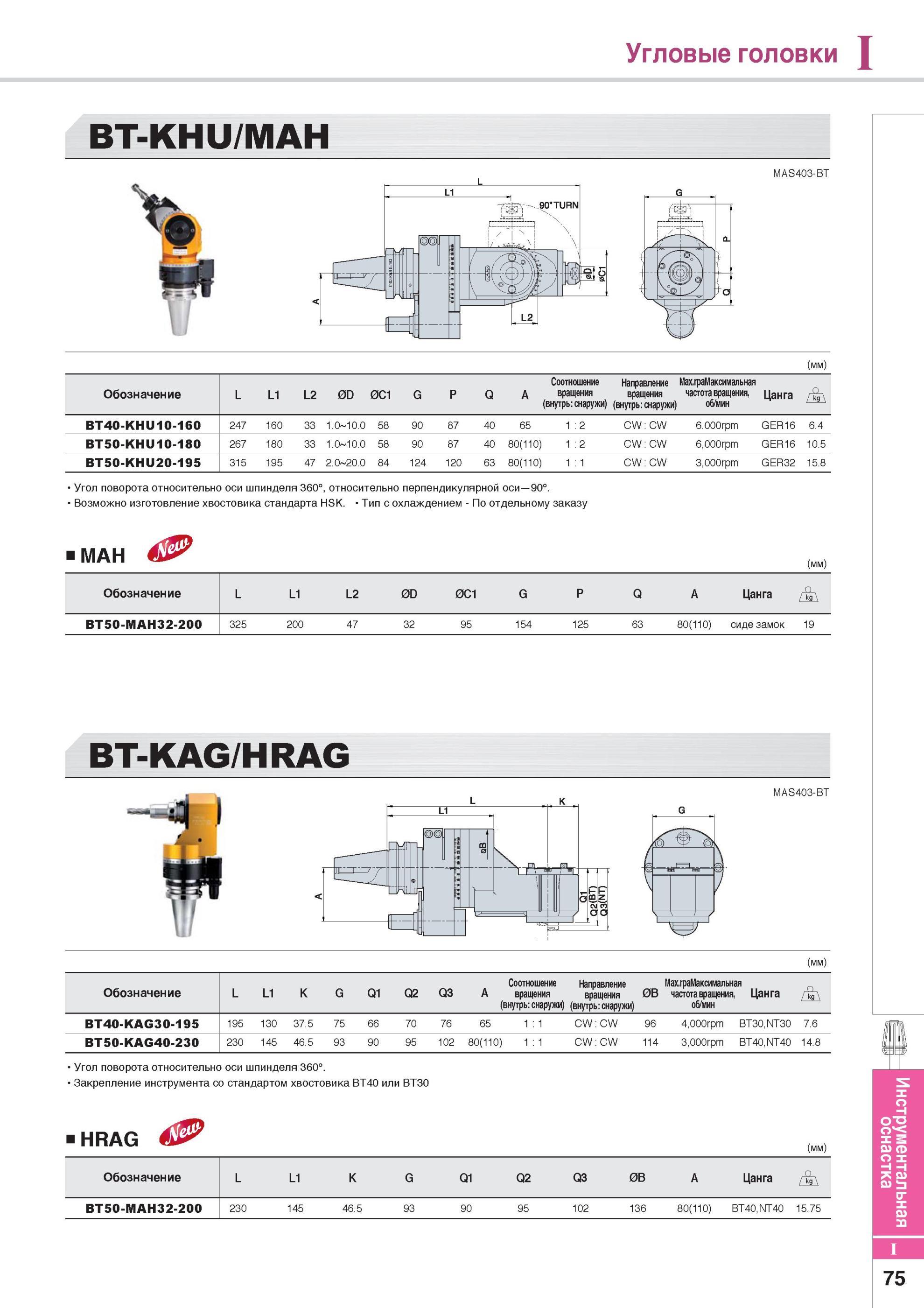

885 Угловые головки Вспомогательный инструмент Korloy для металлорежущих станков BT-KHU/MAH MAS403-BT (мм) Обозначение L L1 L2 0D 0C1 G P Q A Соотношение Напра Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I75

Угловые головки Вспомогательный инструмент Korloy для металлорежущих станков BT-KHU/MAH MAS403-BT (мм) Обозначение L L1 L2 0D 0C1 G P Q A Соотношение Напра

Угловые головки Вспомогательный инструмент Korloy для металлорежущих станков BT-KHU/MAH MAS403-BT (мм) Обозначение L L1 L2 0D 0C1 G P Q A Соотношение Направление вращения вращения (внутрь снаружи) (внутрь снаружи) Максимапьная частота вращения, об/мин Цанга BT40-KHU10-160 247 160 33 1.0 10.0 58 90 87 40 65 1 2 CW CW 6.000rpm GER16 6.4 BT50-KHU10-180 267 180 33 1.0 10.0 58 90 87 40 80(110) 1 2 CW CW 6,000rpm GER16 10.5 BT50-KHU20-195 315 195 47 2.0 20.0 84 124 120 63 80(110) 1 1 CW CW 3,000rpm GER32 15.8 Угол поворота относительно оси шпинделя 360°, относительно перпендикулярной оси 90°. Возможно изготовление хвостовика стандарта HSK. Тип с охлаждением - По отдельному заказу MAH (мм) Обозначение L L1 L2 0D 0C1 G P Q A Цанга A BT50 -MAH32-200 325 200 47 32 95 154 125 63 80(110) сиде замок 19 BT-KAG/HRAG MAS403-BT (мм) Обозначение L L1 K G Q1 Q2 Q3 Соотношение Направление A вращения вращения (внутрь снаружи) (внутрь снаружи) 0B Мах.граМаксимальная частота вращения, Цанга об/мин BT40-KAG30-195 195 130 37.5 75 66 70 76 65 1 1 CW CW 96 4,000rpm BT30,NT30 7.6 BT50-KAG40-230 230 145 46.5 93 90 95 102 80(110) 1 1 CW CW 114 3,000rpm BT40,NT40 14.8 Угол поворота относительно оси шпинделя 360°. Закрепление инструмента стандартом хвостовика BT40 или BT30 HRAG (мм) Обозначение L L1 K G Q1 Q2 Q3 0B A Цанга BT50 -MAH32-200 230 145 46.5 93 90 95 102 136 80(110) BT40,NT40 15.75 Инструментальная оснастка 75
