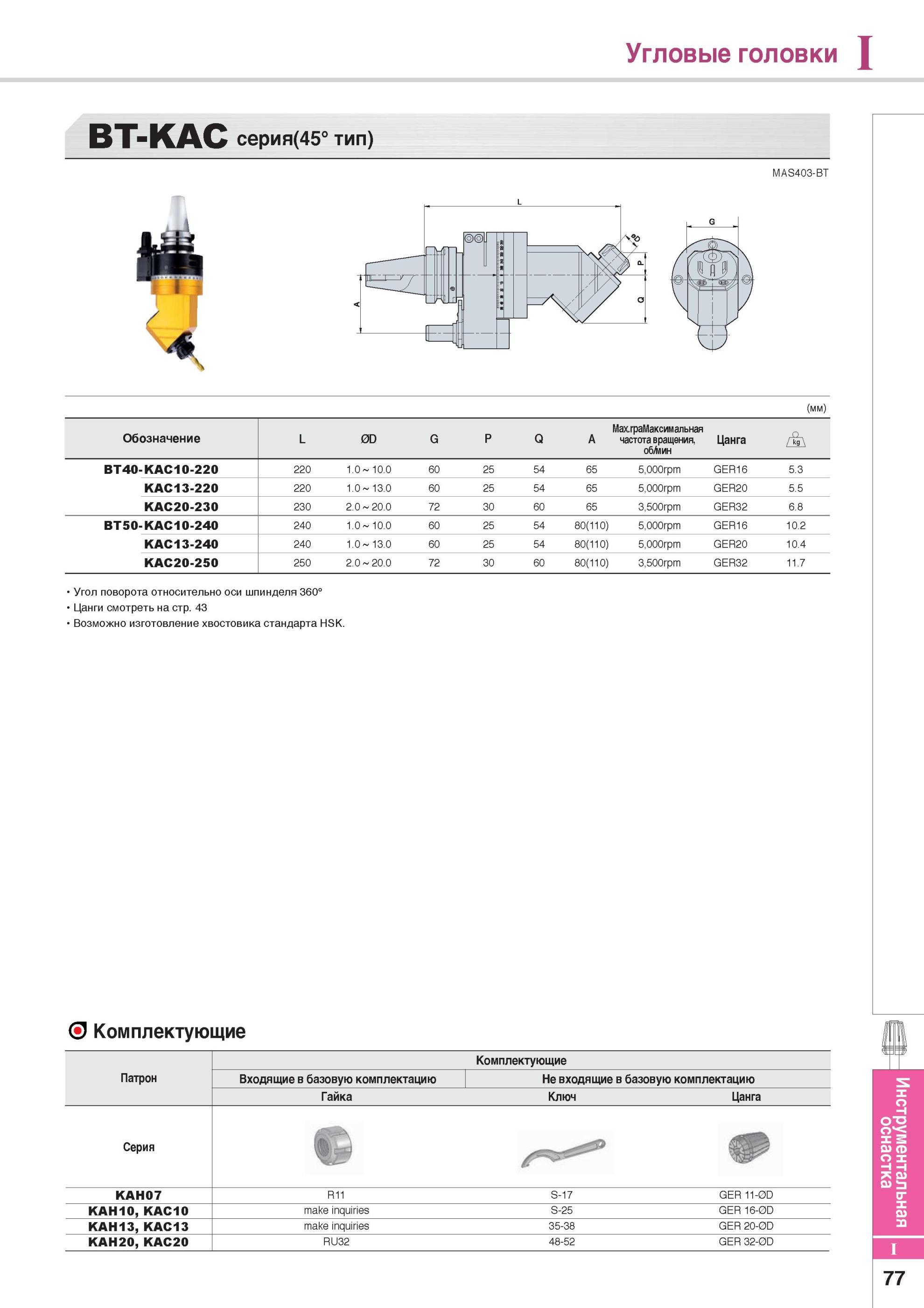

887 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.I77

887 Угловые головки Вспомогательный инструмент Korloy для металлорежущих станков BT-KAC серия(45° тип) MAS403-BT Угол поворота относительно оси шпинделя 360° Ц Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I77

Угловые головки Вспомогательный инструмент Korloy для металлорежущих станков BT-KAC серия(45° тип) MAS403-BT Угол поворота относительно оси шпинделя 360° Ц

Угловые головки Вспомогательный инструмент Korloy для металлорежущих станков BT-KAC серия(45° тип) MAS403-BT Угол поворота относительно оси шпинделя 360° Цанги смотреть на стр. 43 Возможно изготовление хвостовика стандарта HSK. (мм) Обозначение L 0D G P Q A Мах.граМаксимальная частота вращения, обУмин Цанга BT40- KAC10-220 220 1.0 10.0 60 25 54 65 5,000rpm GER16 5.3 KAC13-220 220 1.0 13.0 60 25 54 65 5,000rpm GER20 5.5 KAC20-230 230 2.0 20.0 72 30 60 65 3,500rpm GER32 6.8 BT50- KAC10-240 240 1.0 10.0 60 25 54 80(110) 5,000rpm GER16 10.2 KAC13-240 240 1.0 13.0 60 25 54 80(110) 5,000rpm GER20 10.4 KAC20-250 250 2.0 20.0 72 30 60 80(110) 3,500rpm GER32 11.7 О Комплектующие Комплектующие Патрон Входящие в базовую комплектацию Не входящие в базовую комплектацию Гайка Ключ Цанга Серия KAH07 R11 S-17 GER 11-0D KAH10, KAC10 make inquiries S-25 GER 16-0D KAH13, KAC13 make inquiries 35-38 GER 20-0D KAH20, KAC20 RU32 48-52 GER 32-0D Инструментальная оснастка 77
