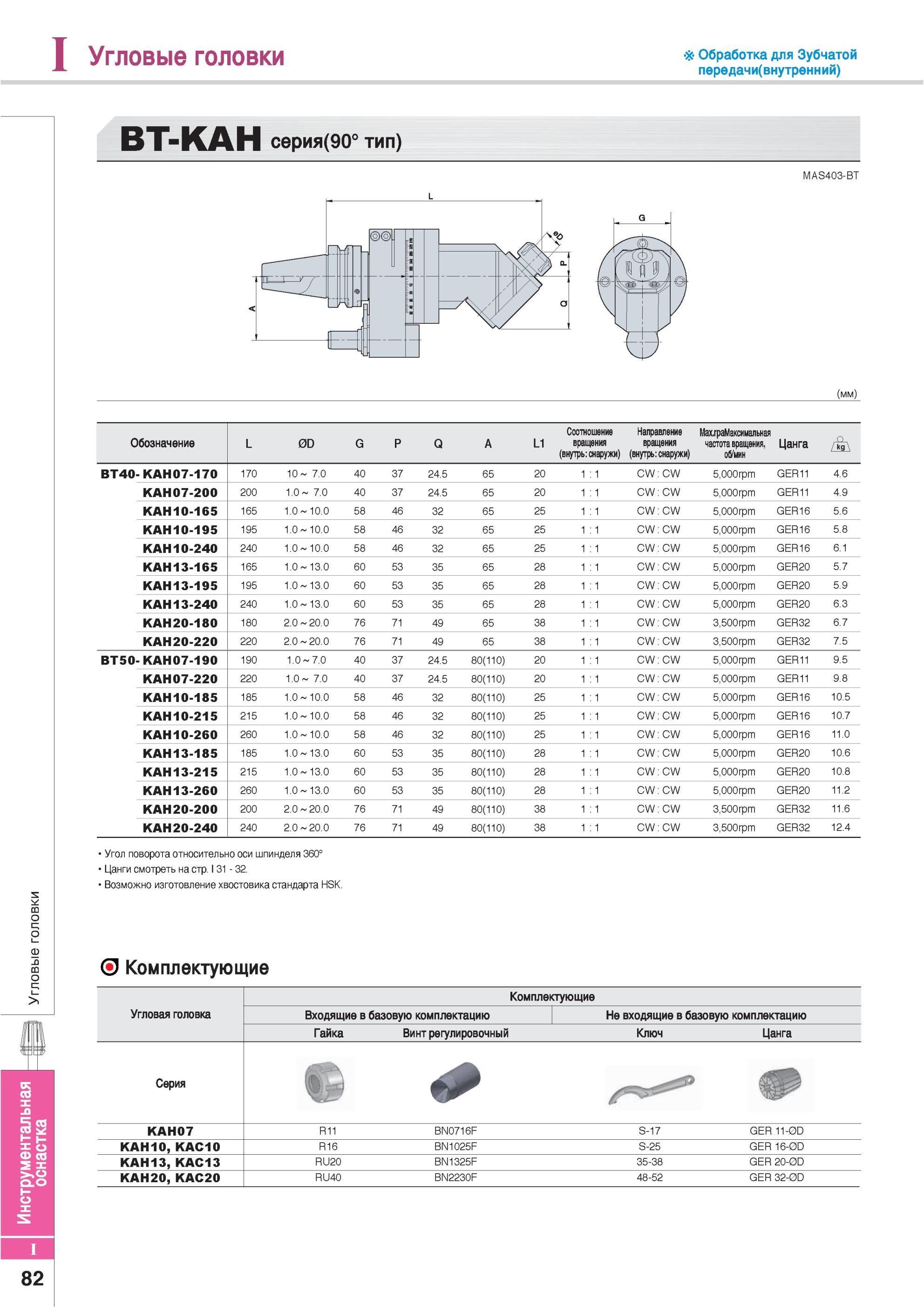

872 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I82

872 Угловые головки Korloy Обработка для Зубчатой передачи (внутренний) BT-KAH серия (90° тип) MAS403-BT Обозначение Инструментальная оснастка Соотношение вращ Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I82

Угловые головки Korloy Обработка для Зубчатой передачи (внутренний) BT-KAH серия (90° тип) MAS403-BT Обозначение Инструментальная оснастка Соотношение вращ

Угловые головки Korloy Обработка для Зубчатой передачи (внутренний) BT-KAH серия (90° тип) MAS403-BT Обозначение Инструментальная оснастка Соотношение вращения (внутрь снаружи) Направление вращения (внутрь снаружи) Max. частота вращения об/мин Цанга zih BT40- KAH07-170 170 .0 7. 0 40 37 24.5 65 20 CW CW 5,000rpm GER11 4.6 KAH07-200 200 .0 7. .0 40 37 24.5 65 20 CW CW 5,000rpm GER11 4.9 KAH10-165 165 1.0 10.0 58 46 32 65 25 CW CW 5,000rpm GER16 5.6 KAH10-195 195 1.0 10.0 58 46 32 65 25 CW CW 5,000rpm GER16 5.8 KAH10-240 240 1.0 10.0 58 46 32 65 25 CW CW 5,000rpm GER16 6.1 KAH13-165 165 1.0 13.0 60 53 35 65 28 CW CW 5,000rpm GER20 5.7 KAH13-195 195 1.0 13.0 60 53 35 65 28 CW CW 5,000rpm GER20 5.9 KAH13-240 240 1.0 13.0 60 53 35 65 28 CW CW 5,000rpm GER20 6.3 KAH20-180 180 2.0 20.0 76 71 49 65 38 CW CW 3,500rpm GER32 6.7 KAH20-220 220 2.0 20.0 76 71 49 65 38 CW CW 3,500rpm GER32 7.5 BT50- KAH07-190 190 .0 7. .0 40 37 24.5 80(110) 20 CW CW 5,000rpm GER11 9.5 KAH07-220 220 .0 7. .0 40 37 24.5 80(110) 20 CW CW 5,000rpm GER11 9.8 KAH10-185 185 1.0 10.0 58 46 32 80(110) 25 CW CW 5,000rpm GER16 10.5 KAH10-215 215 1.0 10.0 58 46 32 80(110) 25 CW CW 5,000rpm GER16 10.7 KAH10-260 260 1.0 10.0 58 46 32 80(110) 25 CW CW 5,000rpm GER16 11.0 KAH13-185 185 1.0 13.0 60 53 35 80(110) 28 CW CW 5,000rpm GER20 10.6 KAH13-215 215 1.0 13.0 60 53 35 80(110) 28 CW CW 5,000rpm GER20 10.8 KAH13-260 260 1.0 13.0 60 53 35 80(110) 28 CW CW 5,000rpm GER20 11.2 KAH20-200 200 2.0 20.0 76 71 49 80(110) 38 CW CW 3,500rpm GER32 11.6 KAH 20-240 240 2.0 20.0 76 71 49 80(110) 38 CW CW 3,500rpm GER32 12.4 Угол поворота относительно оси шпинделя 360° Цанги смотреть на стр. 31 32. Возможно изготовление хвостовика стандарта HSK. Комплектующие Комплектующие Угловая головка Входящие в базовую комплектацию Не входящие в базовую комплектацию Гайка Винт регулировочный Ключ Цанга Серия KAH07 R11 BN0716F S-17 GER 11-0D KAH10 KAC10 R16 BN1025F S-25 GER 16-0D KAH13 KAC13 RU20 BN1325F 35-38 GER 20-0D KAH20 KAC20 RU40 BN2230F 48-52 GER 32-0D 82
