Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Угловые головки Korloy КАС (фиксированный угол 90°) BT-KAG

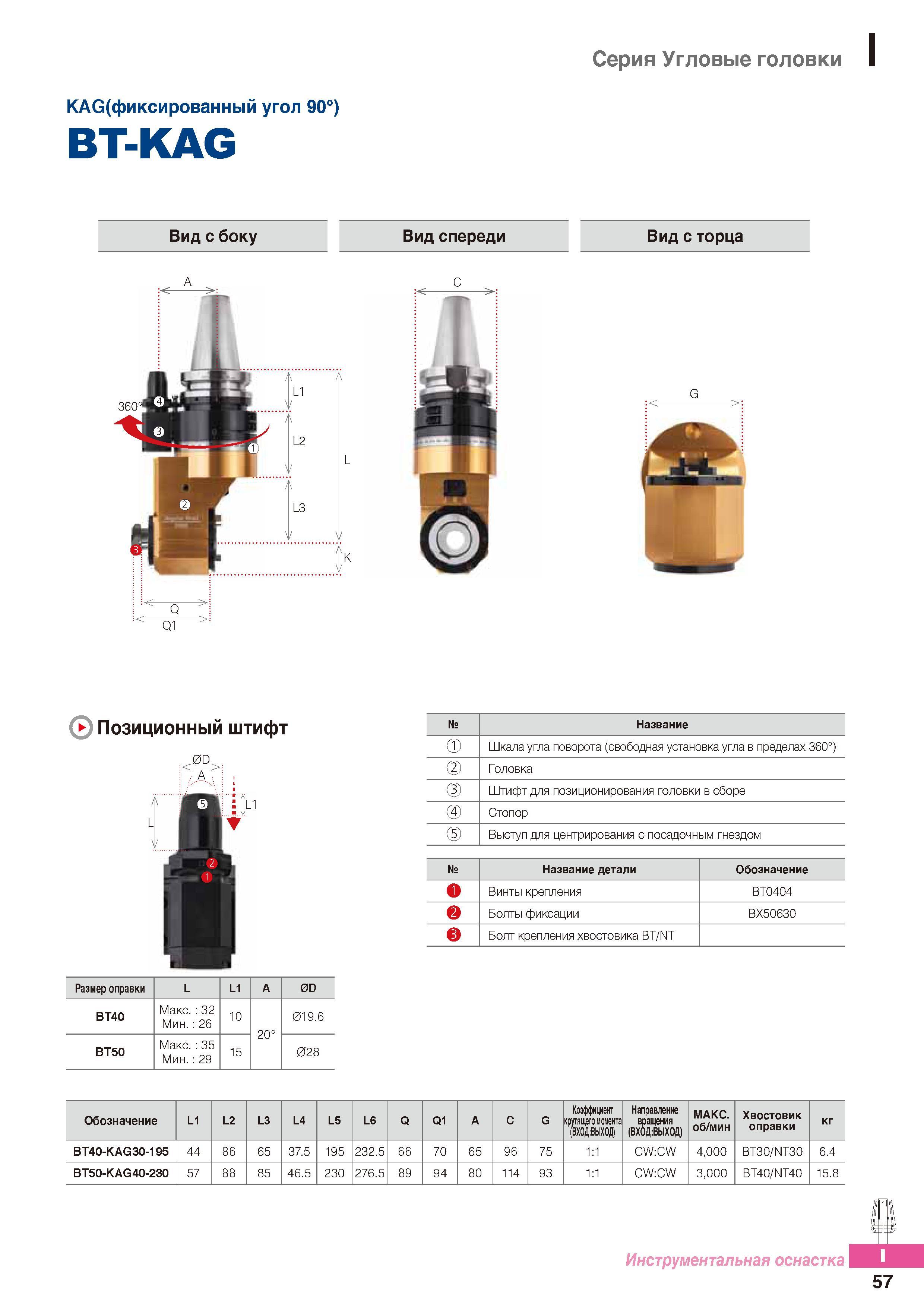

974 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.I57

974 Угловые головки Korloy КАС (фиксированный угол 90°) BT-KAG Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. I57

Угловые головки Korloy КАС (фиксированный угол 90°) BT-KAG

Угловые головки Korloy КАС (фиксированный угол 90°) BT-KAG _ Вид с боку Вид спереди Вид с торца ( Позиционный штифт L1 Размер оправки L L1 A 0D ВТ40 Макс. 32 Мин. 26 10 20° 019.6 ВТ50 Макс. 35 Мин. 29 15 028 № Название (D Шкала угла поворота (свободная установка угла в пределах 360°) Головка (D Штифт для позиционирования головки в сборе О Стопор Выступ для центрирования с посадочным гнездом № Название детали Обозначение Винты крепления ВТ0404 Болты фиксации ВХ50630 Болт крепления хвостовика BT/NT Обозначение L1 L2 L3 L4 L5 L6 Q Q1 A С G Коэффициент крутящего момента (ВХОД:ВЫХОД) Направление вращения (ВХ0Д:ВЫХ0Д) МАКС. об/мин Хвостовик оправки кг BT40-KAG30-195 44 86 65 37.5 195 232.5 66 70 65 96 75 1:1 CW:CW 4,000 BT30/NT30 6.4 BT50-KAG40-230 57 88 85 46.5 230 276.5 89 94 80 114 93 1:1 CW:CW 3,000 BT40/NT40 15.8 Инструментальная оснастка 57
