Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

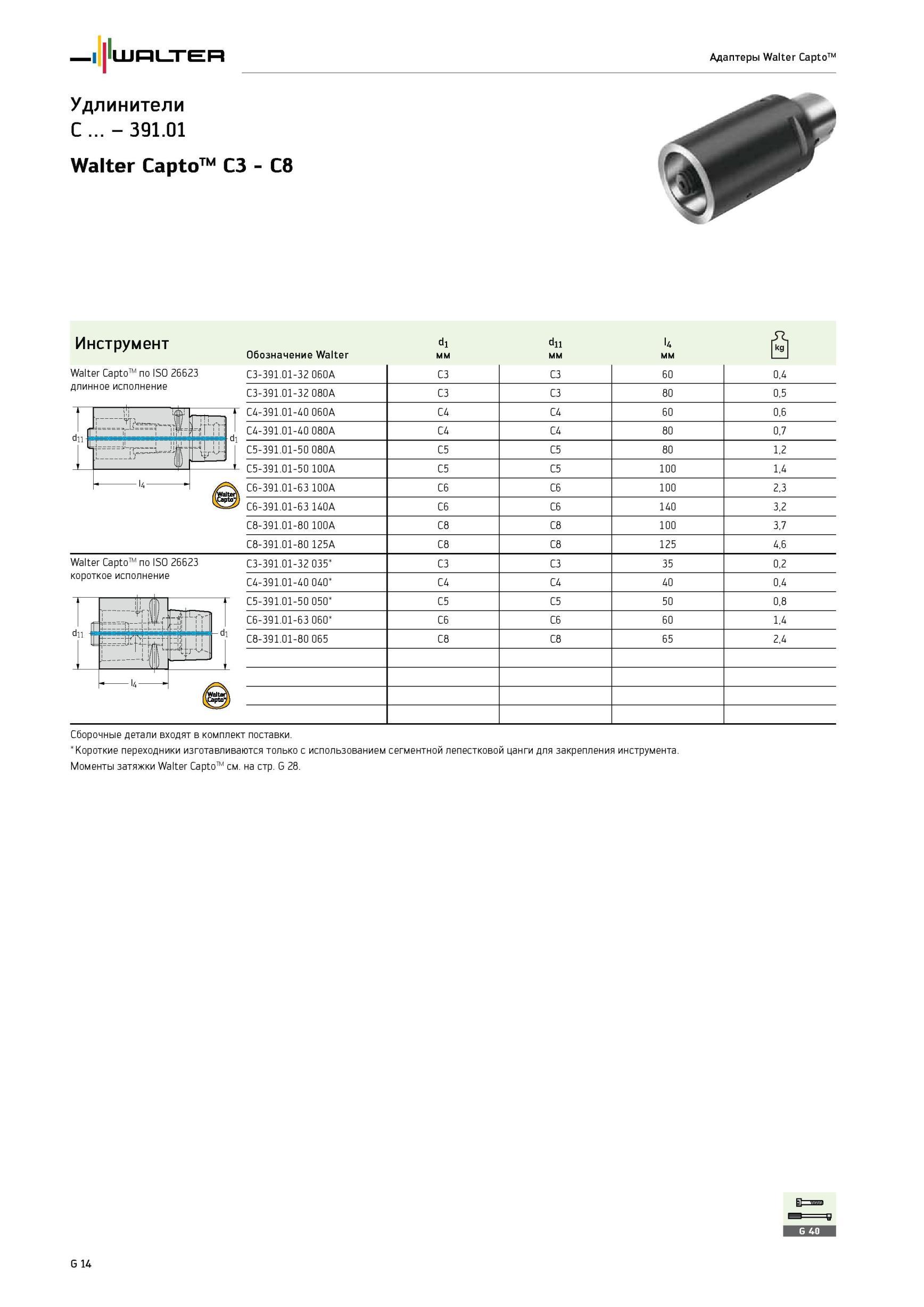

1994 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.G14

1994 Удлинители C - 391 01 Walter Capto C3 - C8 Инструмент Обозначение di мм dii мм u Pi мм Walter Capto по ISO 26623 длинное исполнение W l4 C3-391 01-32 060A C3 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G14

Удлинители C - 391 01 Walter Capto C3 - C8 Инструмент Обозначение di мм dii мм u Pi мм Walter Capto по ISO 26623 длинное исполнение W l4 C3-391 01-32 060A C3

Удлинители C - 391.01 Walter Capto C3 - C8 Инструмент Обозначение di мм dii мм u Pi мм Walter Capto по ISO 26623 длинное исполнение W l4 C3-391.01-32 060A C3 C3 60 0,4 C3-391.01-32 080A C3 C3 80 0,5 C4-391.01-40 060A C4 C4 60 0,6 C4-391.01-40 080A C4 C4 80 0,7 C5-391.01-50 080A C5 C5 80 1,2 C5-391.01-50 100A C5 C5 100 1,4 C6-391.01-63 100A C6 C6 100 2,3 C6-391.01-63 140A C6 C6 140 3,2 C8-391.01-80 100A C8 C8 100 3,7 C8-391.01-80 125A C8 C8 125 4,6 C3-391.01-32 035 C3 C3 35 0,2 C4-391.01-40 040 C4 C4 40 0,4 C5-391.01-50 050 C5 C5 50 0,8 C6-391.01-63 060 C6 C6 60 1,4 C8-391.01-80 065 C8 C8 65 2,4 Walter Capto по ISO 26623 короткое исполнение Сборочные детали входят в комплект поставки. Короткие переходники изготавливаются только с использованием сегментной лепестковой цанги для закрепления инструмента. Моменты затяжки Walter Capto см. на стр. G 28. G 14 Адаптеры Walter Capto
