Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

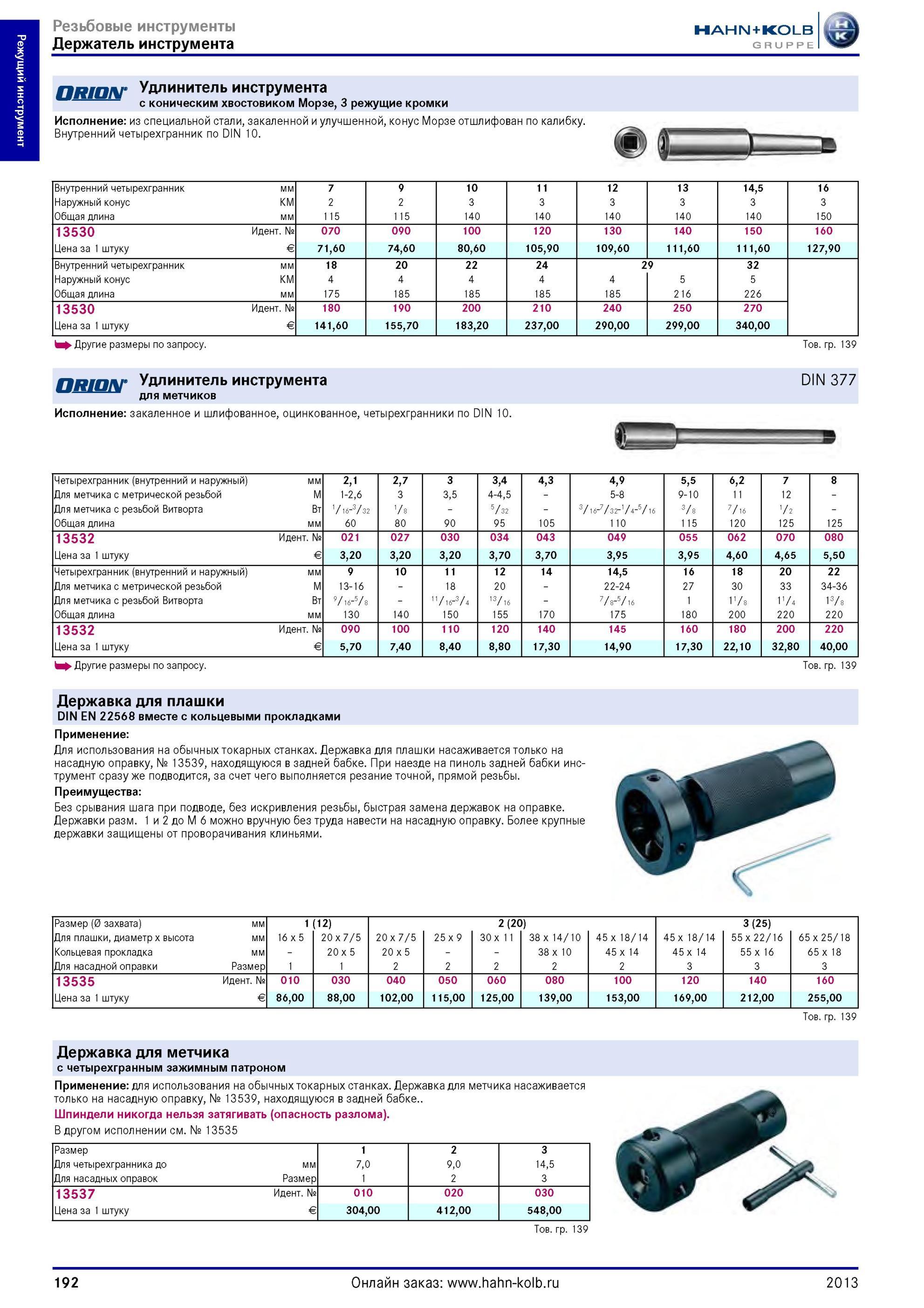

192 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.192

192 Удлинитель инструмента Hahn+Kolb с коническим хвостовиком Морзе, 3 режущие кромки Исполнение из специальной стали, закаленной и улучшенной, конус Морз Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 192

Удлинитель инструмента Hahn+Kolb с коническим хвостовиком Морзе, 3 режущие кромки Исполнение из специальной стали, закаленной и улучшенной, конус Морз

Удлинитель инструмента Hahn+Kolb с коническим хвостовиком Морзе, 3 режущие кромки Исполнение из специальной стали, закаленной и улучшенной, конус Морзе отшлифован по калибку. Внутренний четырехгранник по DIN 10. Внутренний четырехгранник мм 7 9 10 11 12 13 14,5 16 Наружный конус КМ 2 2 3 3 3 3 3 3 Общая длина мм 115 115 140 140 140 140 140 150 13530 Идентификационный номер № 070 090 100 120 130 140 150 160 Цена за 1 штуку Евро € 71,60 74,60 80,60 105,90 109,60 111,60 111,60 127,90 Внутренний четырехгранник мм 18 20 22 24 29 32 Наружный конус КМ 4 4 4 4 4 5 5 Общая длина мм 175 185 185 185 185 216 226 13530 Идентификационный номер № 180 190 200 210 240 250 270 Цена за 1 штуку Евро € 141,60 155,70 183,20 237,00 290,00 299,00 340,00 h Другие размеры по запросу. Товарная группа 139 Удлинитель инструмента для метчиков DIN 377 Исполнение закаленное и шлифованное, оцинкованное, четырехгранники по DIN 10. Четырехгранник (внутренний и наружный) мм 2,1 2,7 3 3,4 4,3 4,9 5,5 6,2 7 8 Для метчика с метрической резьбой M 1-2,6 3 3,5 4-4,5 5-8 9-10 11 12 Для метчика с резьбой Витворта Вт 1 /16-3/32 1/8 5/32 3/16-7/32-1/4-5/16 3/8 7/16 1/2 Общая длина мм 60 80 90 95 105 110 115 120 125 125 13532 Идентификационный номер № 021 027 030 034 043 049 055 062 070 080 Цена за 1 штуку Евро € 3,20 3,20 3,20 3,70 3,70 3,95 3,95 4,60 4,65 5,50 Четырехгранник (внутренний и наружный) мм 9 10 11 12 14 14,5 16 18 20 22 Для метчика с метрической резьбой M 13-16 18 20 22-24 27 30 33 34-36 Для метчика с резьбой Витворта Вт 9/16-5/8 11/ 16-3/ 4 13/16 7/8 5/ 16 1 11/8 11/4 13/8 Общая длина мм 130 140 150 155 170 175 180 200 220 220 13532 Идентификационный номер № 090 100 110 120 140 145 160 180 200 220 Цена за 1 штуку Евро € 5,70 7,40 8,40 8,80 17,30 14,90 17,30 22,10 32,80 40,00 Другие размеры по запросу. Товарная группа 139 Державка для плашки DIN EN 22568 вместе с кольцевыми прокладками Применение Для использования на обычных токарных станках. Державка для плашки насаживается только на насадную оправку, № 13539, находящуюся в задней бабке. При наезде на пиноль задней бабки инструмент сразу же подводится, за счет чего выполняется резание точной, прямой резьбы. Преимущества Без срывания шага при подводе, без искривления резьбы, быстрая замена державок на оправке. Державки разм. 1 и 2 до M 6 можно вручную без труда навести на насадную оправку. Более крупные державки защищены от проворачивания клиньями. Размер (0 захвата) мм 1 (12) 2 (20) 3 (25) Для плашки, диаметр x высота мм 16x5 20x7/5 20x7/5 25x9 30x11 38 x14/10 45 x18/14 45 x 18/14 55 x 22/16 65 x 25/18 Кольцевая прокладка мм 20x5 20 x 5 38 x 10 45 x 14 45 x 14 55 x 16 65 x 18 Для насадной оправки Размер 1 1 2 2 2 2 2 3 3 3 13535 Идентификационный номер № 010 030 040 050 060 080 100 120 140 160 Цена за 1 штуку Евро € 86,00 88,00 102,00 115,00 125,00 139,00 153,00 169,00 212,00 255,00 Товарная группа 139 Державка для метчика с четырехгранным зажимным патроном Применение для использования на обычных токарных станках. Державка для метчика насаживается только на насадную оправку, № 13539, находящуюся в задней бабке.. Шпиндели никогда нельзя затягивать (опасность разлома). В другом исполнении см. № 13535 Размер 1 2 3 Для четырехгранника до мм 7,0 9,0 14,5 Для насадных оправок Размер 1 2 3 13537 Идентификационный номер № 010 020 030 Цена за 1 штуку Евро € 304,00 412,00 548,00 Товарная группа 139 192 2013
