INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.)

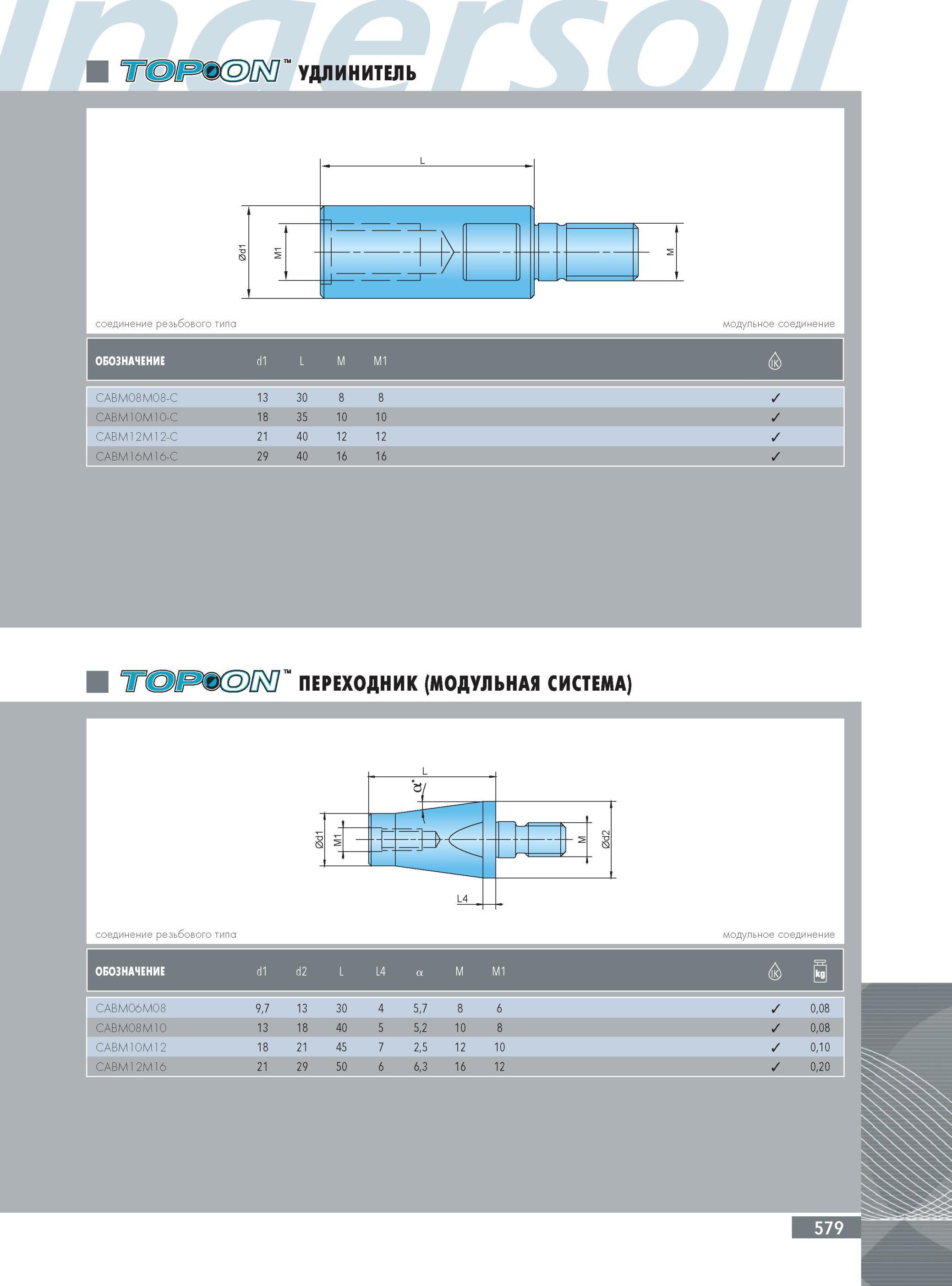

583 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.579

583 Удлинитель Ingersoll Соединение резьбового типа модульное соединение Обозначение d1 L M M1 CABM08M08-C 13 30 8 8 CABM10M10-C 18 35 10 10 CABM12M12-C 21 40 12 12 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 579

Удлинитель Ingersoll Соединение резьбового типа модульное соединение Обозначение d1 L M M1 CABM08M08-C 13 30 8 8 CABM10M10-C 18 35 10 10 CABM12M12-C 21 40 12 12

Удлинитель Ingersoll Соединение резьбового типа модульное соединение Обозначение d1 L M M1 CABM08M08-C 13 30 8 8 CABM10M10-C 18 35 10 10 CABM12M12-C 21 40 12 12 CABM16M16-C 29 40 16 16 ПЕРЕХОДНИК (МОДУЛЬНАЯ СИСТЕМА) Инструментальная оснастка Ingersoll соединение резьбового типа модульное соединение Обозначение d1 d2 L L4 а M M1 (ffl CABM06M08 9,7 13 30 4 5,7 8 6 CABM08M10 13 18 40 5 5,2 10 8 CABM10M12 18 21 45 7 2,5 12 10 CABM12M16 21 29 50 6 6,3 16 12
