HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Удельная объёмная производительность резания Qc выражает количество стружки, произведённое за единицу времени и на один киловатт потребляе

153 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.125

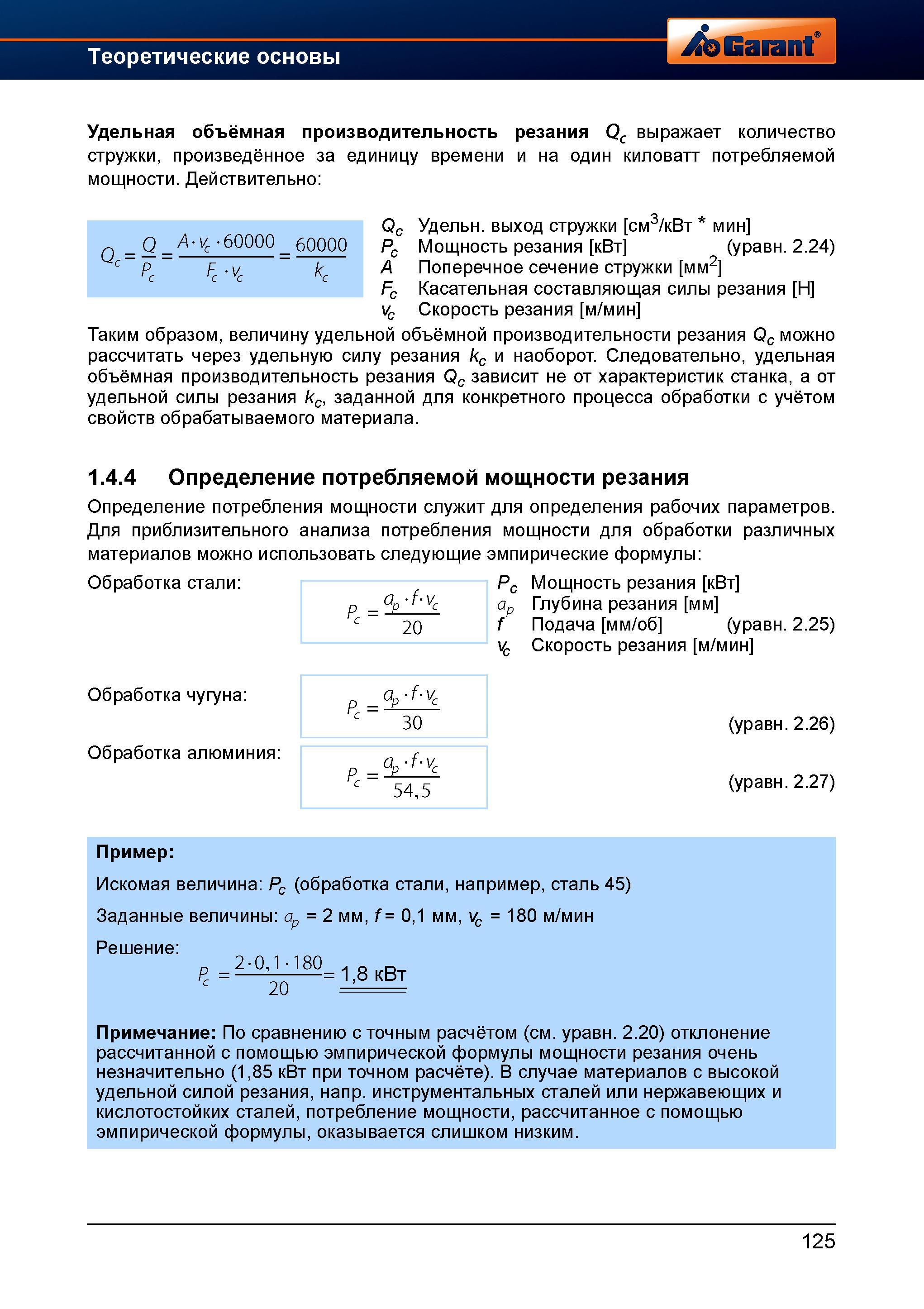

153 Удельная объёмная производительность резания Qc выражает количество стружки, произведённое за единицу времени и на один киловатт потребляе Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 125

Удельная объёмная производительность резания Qc выражает количество стружки, произведённое за единицу времени и на один киловатт потребляе

Удельная объёмная производительность резания Qc выражает количество стружки, произведённое за единицу времени и на один киловатт потребляемой мощности. Действительно Qc Удельн. выход стружки см3/кВт мин Pc Мощность резания кВт (уравн. 2.24) A Поперечное сечение стружки мм2 Fc Касательная составляющая силы резания Н Vc Скорость резания м/мин Таким образом, величину удельной объёмной производительности резания Qc можно рассчитать через удельную силу резания kc и наоборот. Следовательно, удельная объёмная производительность резания Qc зависит не от характеристик станка, а от удельной силы резания kc, заданной для конкретного процесса обработки с учётом свойств обрабатываемого материала. 1.4.4 Определение потребляемой мощности резания Определение потребления мощности служит для определения рабочих параметров. Для приблизительного анализа потребления мощности для обработки различных материалов можно использовать следующие эмпирические формулы Обработка стали Обработка чугуна Обработка алюминия P = ap f Vc 20 P apfv 30 P = ap f Vc 54,5 Pc Мощность резания кВт ap Глубина резания мм f Подача мм/об (уравн. 2.25) Vc Скорость резания м/мин (уравн. 2.26) (уравн. 2.27) Пример Искомая величина Pc (обработка стали, например, сталь 45) Заданные величины ap = 2 мм, f = 0,1 мм, Vc = 180 м/мин Решение = 2 °, 1 1 80 = 1,8 кВт c 20 Примечание По сравнению с точным расчётом (см. уравн. 2.20) отклонение рассчитанной с помощью эмпирической формулы мощности резания очень незначительно (1,85 кВт при точном расчёте). В случае материалов с высокой удельной силой резания, напр. инструментальных сталей или нержавеющих и кислотостойких сталей, потребление мощности, рассчитанное с помощью эмпирической формулы, оказывается слишком низким. 125
