Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.)

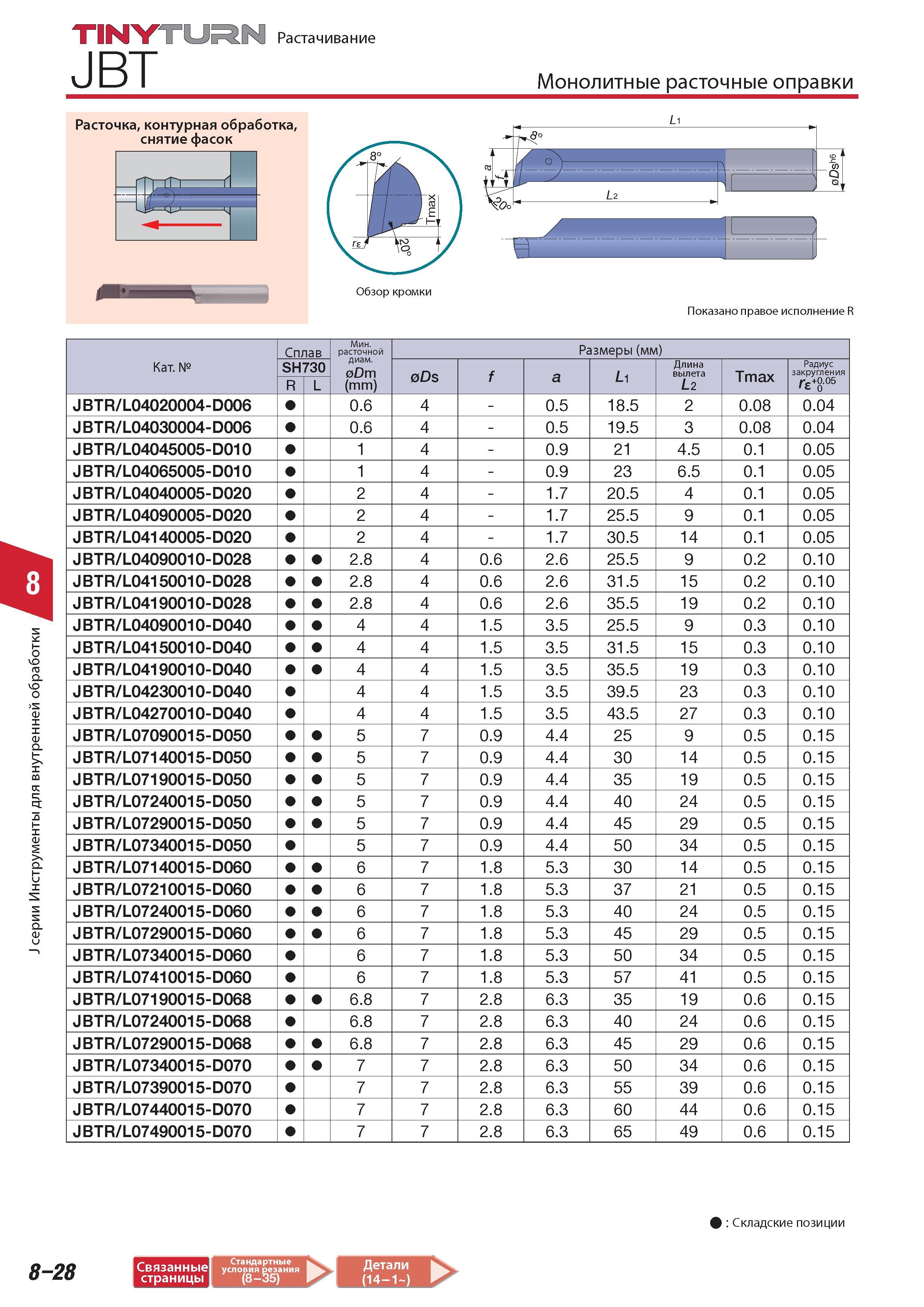

Твердосплавный монолитный расточной инструмент Tungaloy TINYTURN JBT для растачивания контурной внутренней обработки снятия фасок Показано правое исполнен

540 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.8-28

540 Твердосплавный монолитный расточной инструмент Tungaloy TINYTURN JBT для растачивания контурной внутренней обработки снятия фасок Показано правое исполнен Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 8-28

Твердосплавный монолитный расточной инструмент Tungaloy TINYTURN JBT для растачивания контурной внутренней обработки снятия фасок Показано правое исполнен

Твердосплавный монолитный расточной инструмент Tungaloy TINYTURN JBT для растачивания контурной внутренней обработки снятия фасок Показано правое исполнение Категория Сплав Минимальный расточной диаметр Dm (mm) Размеры (мм) SH730 Ds f a L1 Длина вылета L2 Tmax Радиус закругления rЕ+0'05 R/L JBTR L04020004-D006 0.6 4 - 0.5 18.5 2 0.08 0.04 JBTR L04030004-D006 0.6 4 - 0.5 19.5 3 0.08 0.04 JBTR L04045005-D010 1 4 - 0.9 21 4.5 0.1 0.05 JBTR L04065005-D010 1 4 - 0.9 23 6.5 0.1 0.05 JBTR L04040005-D020 2 4 - 1.7 20.5 4 0.1 0.05 JBTR L04090005-D020 2 4 - 1.7 25.5 9 0.1 0.05 JBTR L04140005-D020 2 4 - 1.7 30.5 14 0.1 0.05 JBTR L04090010-D028 2.8 4 0.6 2.6 25.5 9 0.2 0.10 JBTR L04150010-D028 2.8 4 0.6 2.6 31.5 15 0.2 0.10 JBTR L04190010-D028 2.8 4 0.6 2.6 35.5 19 0.2 0.10 JBTR L04090010-D040 4 4 1.5 3.5 25.5 9 0.3 0.10 JBTR L04150010-D040 4 4 1.5 3.5 31.5 15 0.3 0.10 JBTR L04190010-D040 4 4 1.5 3.5 35.5 19 0.3 0.10 JBTR L04230010-D040 4 4 1.5 3.5 39.5 23 0.3 0.10 JBTR L04270010-D040 4 4 1.5 3.5 43.5 27 0.3 0.10 JBTR L07090015-D050 5 7 0.9 4.4 25 9 0.5 0.15 JBTR L07140015-D050 5 7 0.9 4.4 30 14 0.5 0.15 JBTR L07190015-D050 5 7 0.9 4.4 35 19 0.5 0.15 JBTR L07240015-D050 5 7 0.9 4.4 40 24 0.5 0.15 JBTR L07290015-D050 5 7 0.9 4.4 45 29 0.5 0.15 JBTR L07340015-D050 5 7 0.9 4.4 50 34 0.5 0.15 JBTR L07140015-D060 6 7 1.8 5.3 30 14 0.5 0.15 JBTR L07210015-D060 6 7 1.8 5.3 37 21 0.5 0.15 JBTR L07240015-D060 6 7 1.8 5.3 40 24 0.5 0.15 JBTR L07290015-D060 6 7 1.8 5.3 45 29 0.5 0.15 JBTR L07340015-D060 6 7 1.8 5.3 50 34 0.5 0.15 JBTR L07410015-D060 6 7 1.8 5.3 57 41 0.5 0.15 JBTR L07190015-D068 6.8 7 2.8 6.3 35 19 0.6 0.15 JBTR L07240015-D068 6.8 7 2.8 6.3 40 24 0.6 0.15 JBTR L07290015-D068 6.8 7 2.8 6.3 45 29 0.6 0.15 JBTR L07340015-D070 7 7 2.8 6.3 50 34 0.6 0.15 JBTR L07390015-D070 7 7 2.8 6.3 55 39 0.6 0.15 JBTR L07440015-D070 7 7 2.8 6.3 60 44 0.6 0.15 JBTR L07490015-D070 7 7 2.8 6.3 65 49 0.6 0.15 Складские позиции 8-28 Связанные страницы Детали Монолитные расточные оправки TINYTURN JBT Растачивание Расточка контурная обработка снятие фасок L2
