Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Твердосплавные полнопрофильные резьбонарезные пластины Walter NTS на наружной токарной обработки американской унифицированной дюймовой резьбы

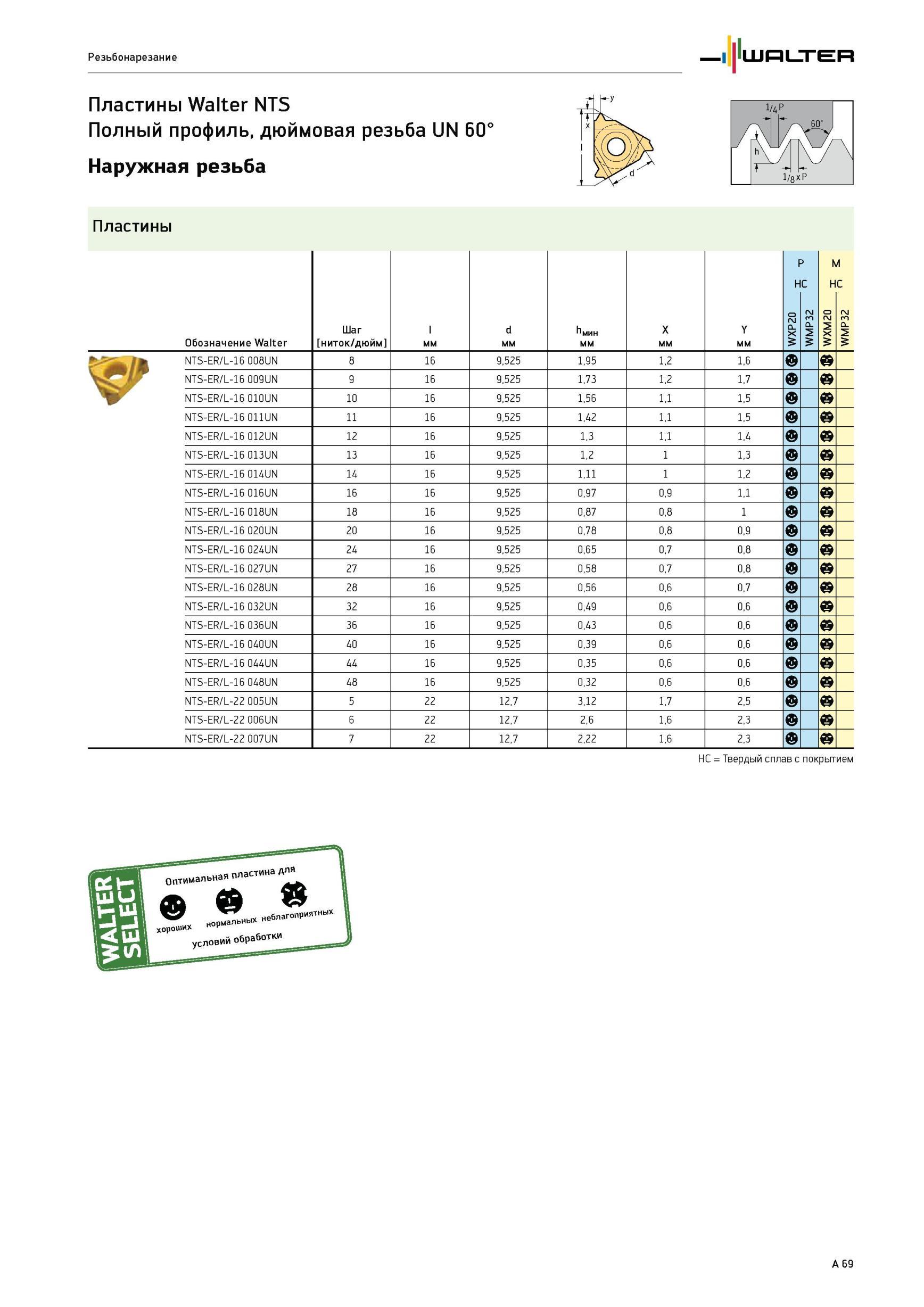

73 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A69

73 Твердосплавные полнопрофильные резьбонарезные пластины Walter NTS на наружной токарной обработки американской унифицированной дюймовой резьбы Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A69

Твердосплавные полнопрофильные резьбонарезные пластины Walter NTS на наружной токарной обработки американской унифицированной дюймовой резьбы

Твердосплавные полнопрофильные резьбонарезные пластины Walter NTS на наружной токарной обработки американской унифицированной дюймовой резьбы _ с профилем UN Обозначение Walter Шаг ниток/дюйм l мм d мм X мм Y мм X WX WMP32 n M H о 2 X WX WMP32 n NTS-ER/L-16 008UN 8 16 9,525 1,95 1,2 1,6 NTS-ER/L-16 009UN 9 16 9,525 1,73 1,2 1,7 NTS-ER/L-16 010UN 10 16 9,525 1,56 1,1 1,5 NTS-ER/L-16 011UN 11 16 9,525 1,42 1,1 1,5 NTS-ER/L-16 012UN 12 16 9,525 1,3 1,1 1,4 NTS-ER/L-16 013UN 13 16 9,525 1,2 1 1,3 NTS-ER/L-16 014UN 14 16 9,525 1,11 1 1,2 NTS-ER/L-16 016UN 16 16 9,525 0,97 0,9 1,1 NTS-ER/L-16 018UN 18 16 9,525 0,87 0,8 1 NTS-ER/L-16 020UN 20 16 9,525 0,78 0,8 0,9 NTS-ER/L-16 024UN 24 16 9,525 0,65 0,7 0,8 NTS-ER/L-16 027UN 27 16 9,525 0,58 0,7 0,8 NTS-ER/L-16 028UN 28 16 9,525 0,56 0,6 0,7 NTS-ER/L-16 032UN 32 16 9,525 0,49 0,6 0,6 NTS-ER/L-16 036UN 36 16 9,525 0,43 0,6 0,6 NTS-ER/L-16 040UN 40 16 9,525 0,39 0,6 0,6 NTS-ER/L-16 044UN 44 16 9,525 0,35 0,6 0,6 NTS-ER/L-16 048UN 48 16 9,525 0,32 0,6 0,6 NTS-ER/L-22 005UN 5 22 12,7 3,12 1,7 2,5 NTS-ER/L-22 006UN 6 22 12,7 2,6 1,6 2,3 NTS-ER/L-22 007UN 7 22 12,7 2,22 1,6 2,3 HC Твердый сплав с покрытием Оптимальная пластина для неблагоприятных хороших нормальных условий обработки A 69 WXP20 WMP32 WXM20 WMP32 Резьбонарезание Пластины Пластины Walter NTS Полный профиль дюймовая резьба UN 60° Наружная резьба
