Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

TAEGUTEC | Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент (Всего 1157 стр.)

Твердосплавные пластины TaeguTec Splitter для фрезерования заготовок из металла 3 канавки на одной режущей кромке и 2 канавки на противоположной

608 Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Стр.E295

608 Твердосплавные пластины TaeguTec Splitter для фрезерования заготовок из металла 3 канавки на одной режущей кромке и 2 канавки на противоположной Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Твердосплавные пластины Сборные фрезы с СМП Монолитные фрезы и сверла Инструментальные патроны Стр. E295

Твердосплавные пластины TaeguTec Splitter для фрезерования заготовок из металла 3 канавки на одной режущей кромке и 2 канавки на противоположной

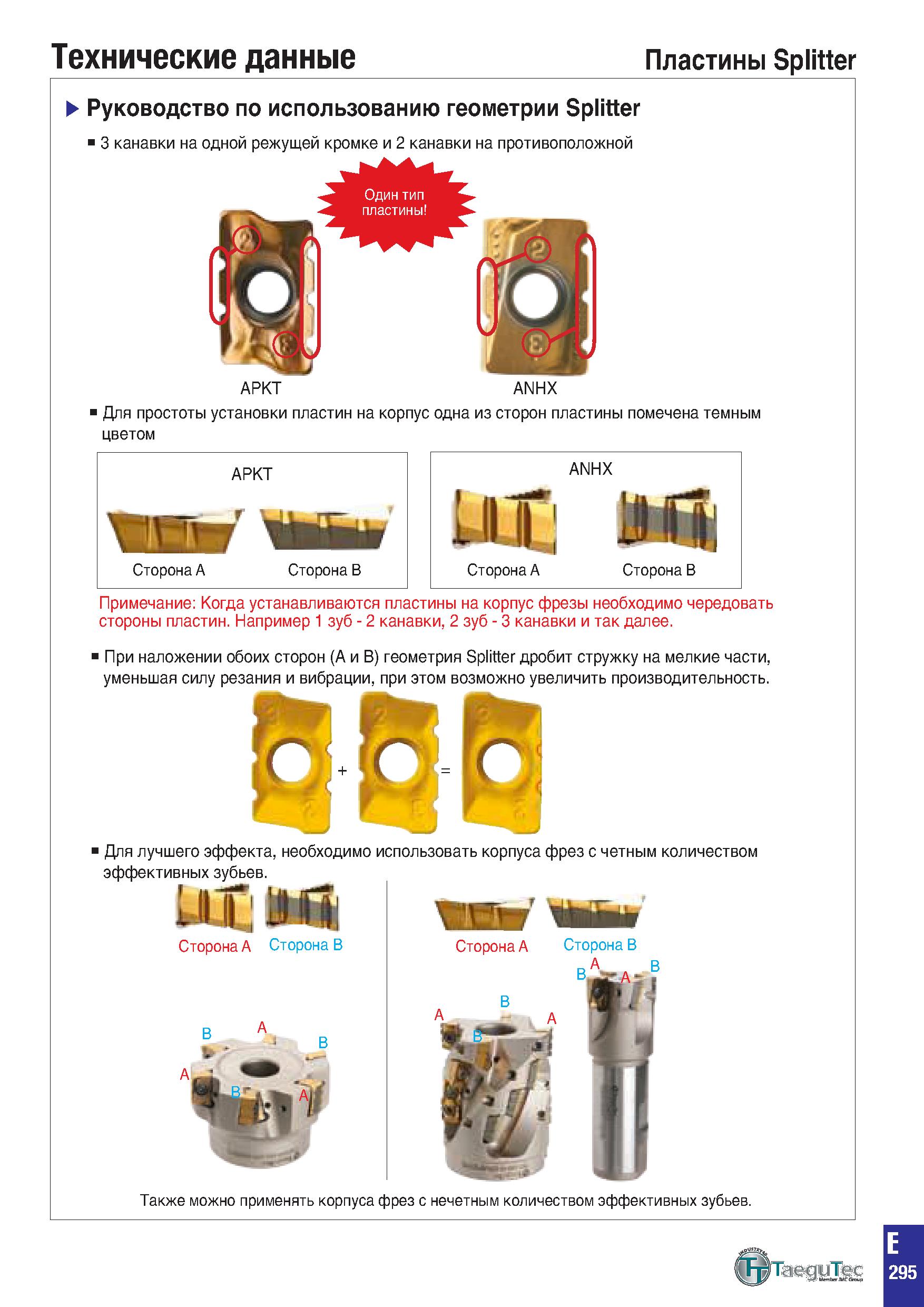

Твердосплавные пластины TaeguTec Splitter для фрезерования заготовок из металла 3 канавки на одной режущей кромке и 2 канавки на противоположной _ APKT ANHX Для простоты установки пластин на корпус одна из сторон пластины помечена темным цветом APKT ANHX HEW Сторона A Сторона B Сторона A lH &AJ JJ Я Ч, Сторона B Примечание: Когда устанавливаются пластины на корпус фрезы необходимо чередовать стороны пластин. Например 1 зуб - 2 канавки, 2 зуб - 3 канавки и так далее. При наложении обоих сторон (А и В) геометрия Splitter дробит стружку на мелкие части, уменьшая силу резания и вибрации, при этом возможно увеличить производительность. Для лучшего эффекта, необходимо использовать корпуса фрез с четным количеством эффективных зубьев. не Сторона A Сторона B v A i Сторона A Сторона B bIla: B Также можно применять корпуса фрез с нечетным количеством эффективных зубьев. A B TaeguTec E 295 Технические данные Руководство по использованию геометрии Splitter
