Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.)

Твердосплавные монолитные спиральные сверла Tungaloy DSW Свойства японского сверлильного металлорежущего инструмента Инновационная разработка режущей част

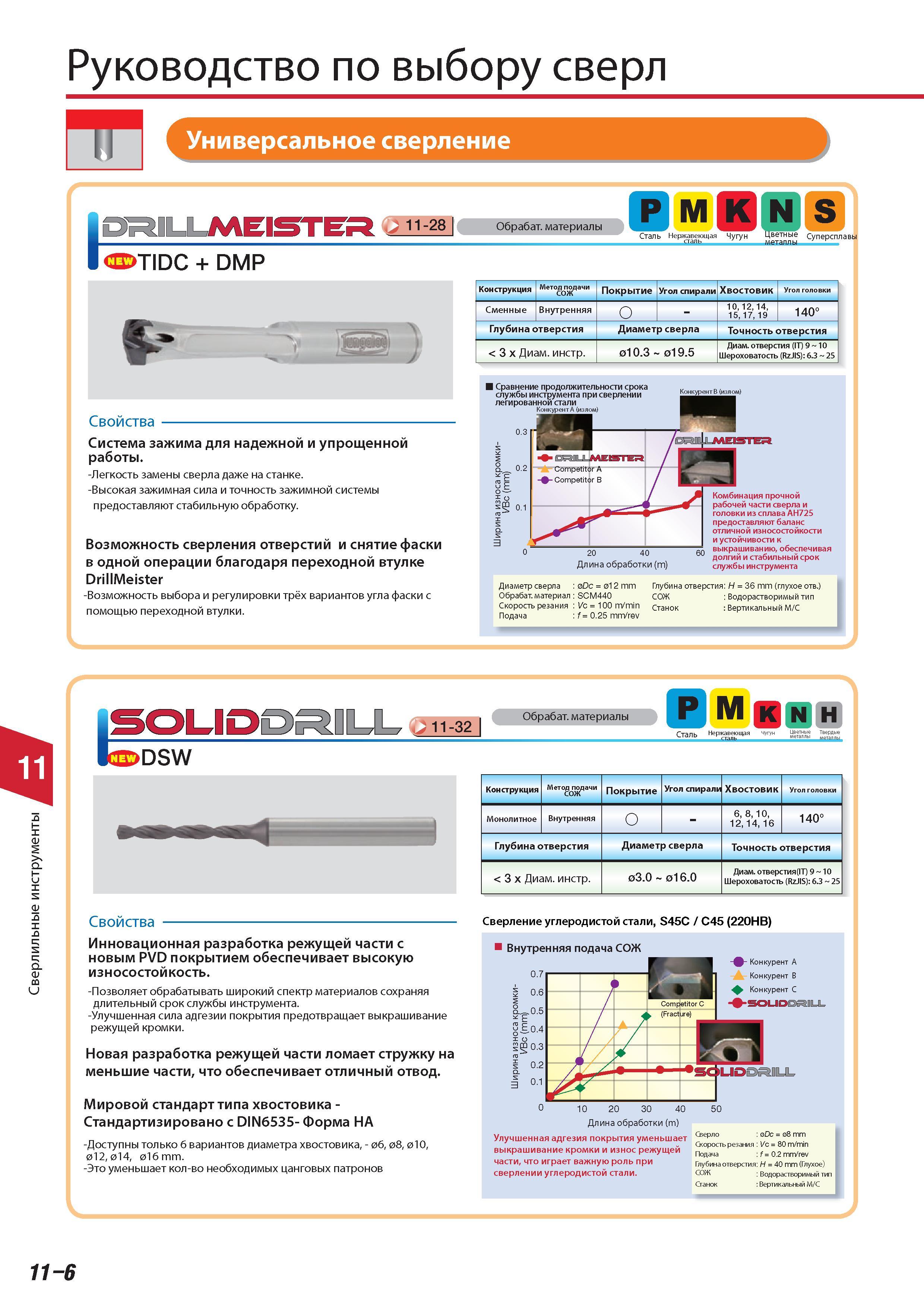

768 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.11-6

768 Твердосплавные монолитные спиральные сверла Tungaloy DSW Свойства японского сверлильного металлорежущего инструмента Инновационная разработка режущей част Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 11-6

Твердосплавные монолитные спиральные сверла Tungaloy DSW Свойства японского сверлильного металлорежущего инструмента Инновационная разработка режущей част

Твердосплавные монолитные спиральные сверла Tungaloy DSW Свойства японского сверлильного металлорежущего инструмента Инновационная разработка режущей части с новым PVD покрытием обеспечивает высокую износостойкость. -Позволяет обрабатывать широкий спектр материалов сохраняя длительный срок службы инструмента. -Улучшенная сила адгезии покрытия предотвращает выкрашивание режущей кромки. Новая разработка режущей части ломает стружку на меньшие части что обеспечивает отличный отвод. Мировой стандарт типа хвостовика -Стандартизировано с DIN6535- Форма НА -Доступны только 6 вариантов диаметра хвостовика - 06 08 010 012 014 016 mm . -Это уменьшает Количество необходимых цанговых патронов Сверление углеродистой стали S45C C45 (220HB) Внутренняя подача СОЖ Конкурент A Конкурент B Конкурент C UODRILL UDDAILL 0 50 10 20 30 40 Длина обработки (m) Улучшенная адгезия покрытия уменьшает СвеРло Dc 08 mm v Скорость резания Vc 80 m/min выкрашивание крмки и иЗНС режущей Подача f 0 2 mm/rev части что играет важную роль при глубина отверстия H 40 mm (Глухое) сверлении углеродистой стали. СОЖ Водорастворимый тип Станок Вертикальный M C V- 11-6 Руководство по выбору сверл Tungaloy Универсальное сверление Р Обрабатываемые материалы Сталь нержавеющая Чугун DMP Конструкция Метод СОЖ Покрытие Угол спирали Хвостовик Угол головки Сверлильные инструменты Сменные Внутренняя 10 12 14 15 17 19 140 Глубина отверстия Диаметр сверла Точность отверстия 3 x Диаметр инструмента 010.3 019.5 Диаметр отверстия (IT) 9 10 Шероховатость (RzJIS) 6.3 25 Свойства Система зажима для надежной и упрощенной работы. -Легкость замены сверла даже на станке. -Высокая зажимная сила и точность зажимной системы предоставляют стабильную обработку. Возможность сверления отверстий и снятие фаски в одной операции благодаря переходной втулке DrillMeister -Возможность выбора и регулировки трёх вариантов угла фаски с помощью переходной втулки. Сравнение продолжительности срока службы инструмента при сверлении Конкурент В (излом) 0.1 20 40 Длина обработки (m) Комбинация прочной рабочей части сверла и головки из сплава АН725 предоставляют баланс отличной износостойкости и устойчивости к выкрашиванию обеспечивая долгий и стабильный срок службы инструмента Диаметр сверла Dc 012 mm Глубина отверстия H 36 mm (глухое отв.) Обрабатываемые материал SCM440 СОЖ Водорастворимый тип Скорость резания Vc 100 m/min Станок Вертикальный M C Подача f 0.25 mm/rev V. 0 60 SOLID J 11-32 Обрабатываемые материалы Р К N Сталь Нержавеющая мветные (онструкция МетоСОЖ ачи Покрытие Угол спирали Хвостовик Угол головки Монолитное Внутренняя О - 6 в 10 12 14 16 140 Глубина отверстия Диаметр сверла Точность отверстия 3 x Диаметр инструмента 03.0 016.0 Диам. отверстия( Т) 9 10 Шероховатость (RzJIS) 6.3 25




См.также / See also :

Соотношение твердостей Таблица / Hardness equivalent table

Аналоги марок стали / Workpiece material conversion table

Отклонение размера детали / Fit tolerance table

Перевод оборотов в скорость / Surface speed to RPM conversion

Диаметр под резьбу / Tap drill sizes

Виды резьбы в машиностроении / Thread types and applications

Дюймы в мм Таблица / Inches to mm Conversion table

Современные инструментальные материалы / Cutting tool materials


Сборные и монолитные японские сверла Tungaloy с твердосплавной режущей частью




Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.)

765 Режущий инструмент Tungaloy для станков Наиболее подходящий Применимый Тип подачи СОЖ Класс точности Достигаемая шероховатость поверхности Свойства NEW TD Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 11-3765 766 Руководство по выбору сверел Tungaloy Диапазон применения Инструмент со сменными пластинами Монолитные и напайные сверла Диаметр сверла (mm) Сверление бол Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 11-4766 767 Режущий сборный инструмент Tungaloy TDX TDS с механическим креплением сменных твердосплавных пластин Сверла с СРП для сверления отверстий большого диаметр Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 11-5767 Режущий сборный инструмент Tungaloy TDX TDS с механическим креплением сменных твердосплавных пластин Сверла с СРП для сверления отверстий большого диаметр769 Сверла Tungaloy Сверление малых диаметров DSM 11-45 Обрабатываемые материалы Р M NH Цветные Твердые Giga Mini Drills Свойства Конструкция Метод подачи СОЖ Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 11-7769 770 Сверла Tungaloy TDX для универсального сверления отверстий глубиной до двух диаметров Сверлильный инструмент с механическим креплением сменных режущих пла Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 11-8770 Сверла Tungaloy TDX для универсального сверления отверстий глубиной до двух диаметров Сверлильный инструмент с механическим креплением сменных режущих пла771 Средний диаметр сверла Tungaloy TAC CHDTDX Обратите внимание что новый тип TDX отличается от старого типа TDX общей длинной (L) IL D 3 Диаметр сверла Dc К Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 11-9771
