Трехзахватные съёмники с предварительной регулировкой Мощное съемное приспособление с высоким зажимным усилием и превосходной эффективностью

Трехзахватные съёмники с предварительной регулировкой Мощное съемное приспособление с высоким зажимным усилием и превосходной эффективностью

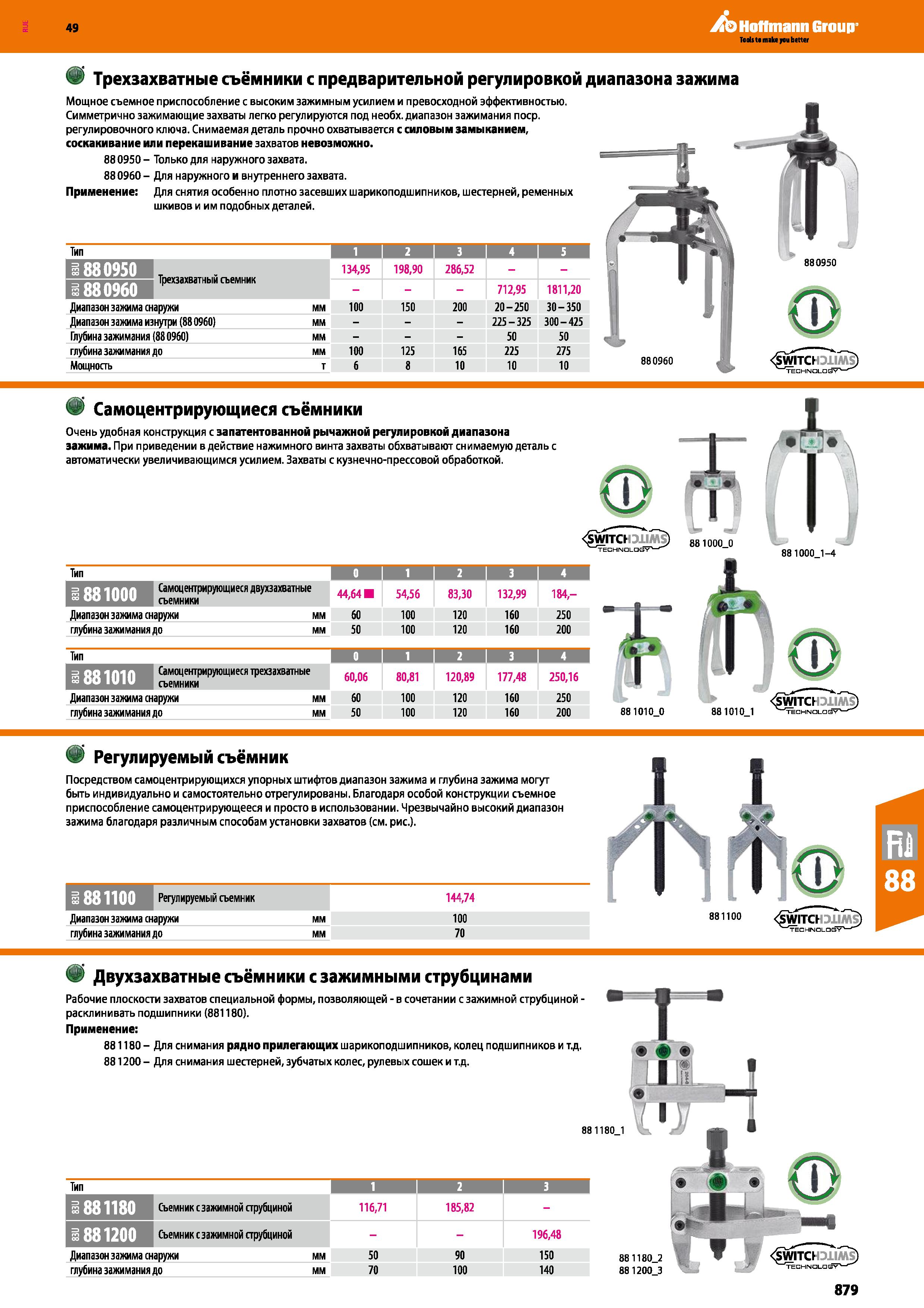

Трехзахватные съёмники с предварительной регулировкой Мощное съемное приспособление с высоким зажимным усилием и превосходной эффективностью _ Симметрично зажимающие захваты легко регулируются под необх. диапазон зажимания поср. регулировочного ключа. Снимаемая деталь прочно охватывается с силовым замыканием, соскакивание или перекашивание захватов невозможно. 880950- Только для наружного захвата. 880960- Для наружного и внутреннего захвата. Применение: Для снятия особенно плотно засевших шарикоподшипников, шестерней, ременных шкивов и им подобных деталей. Тип 1 1 I 2 1 з i 4 1 5 880950 134,95 198,90 286,52 880960 ШМШШШ - 712,95 1811,20 Диапазон зажима снаружи мм 100 150 200 20 - 250 30 - 350 Диапазон зажима изнутри (88 0960) мм - 225-325 300 - 425 Глубина зажимания (88 0960) мм - 50 50 глубина зажимания до мм 100 125 165 225 275 Мощность т 6 8 10 10 10 Самоцентрирующиеся съёмники Очень удобная конструкция с запатентованной рычажной регулировкой диапазона зажима. При приведении в действие нажимного винта захваты обхватывают снимаемую деталь с автоматически увеличивающимся усилием. Захваты с кузнечно-прессовой обработкой. Ф SWITCI ШМ ) “'тЁинмаизёу'- Тип 1 о 1 1 1 2 1 з 1 4 1 881000 Самоцентрирующиеся двухзахватные съемники 44,64 54,56 83,30 132,99 184,- Диапазон зажима снаружи мм 60 100 120 160 250 " I глубина зажимания до мм 50 100 120 160 200 Л Y Тип 1 0 1 1 I 2 I з I 4 1 881010 Самоцентрирующиеся трехзахватные съемники 60,06 80,81 120,89 177,48 250,16 1 Диапазон зажима снаружи мм 60 100 120 160 250 глубина зажимания до мм 50 100 120 160 200 88 1010 0 Регулируемый съёмник Посредством самоцентрирующихся упорных штифтов диапазон зажима и глубина зажима могут быть индивидуально и самостоятельно отрегулированы. Благодаря особой конструкции съемное приспособление самоцентрирующееся и просто в использовании. Чрезвычайно высокий диапазон зажима благодаря различным способам установки захватов (см. рис.). Регулируемый съемник 144,74 Диапазон зажима снаружи мм 100 глубина зажимания до мм 70 V Двухзахватные съёмники с зажимными струбцинами Рабочие плоскости захватов специальной формы, позволяющей - в сочетании с зажимной струбциной -расклинивать подшипники (881180). Применение: 881180- Для снимания рядно прилегающих шарикоподшипников, колец подшипников и т.д. 881200 - Для снимания шестерней, зубчатых колес, рулевых сошек и т.д. Диапазон зажима снаружи глубина зажимания до мм 50 70 90 100 881180. Тип 1 1 I 2 I з =3 со 881180 Съемник с зажимной струбциной 116,71 185,82 - =1 m оо 881200 Съемник сзажимной струбциной 196,48 150 140 879 диапазона зажима 88 1000 0 88 1000 1-4
