HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

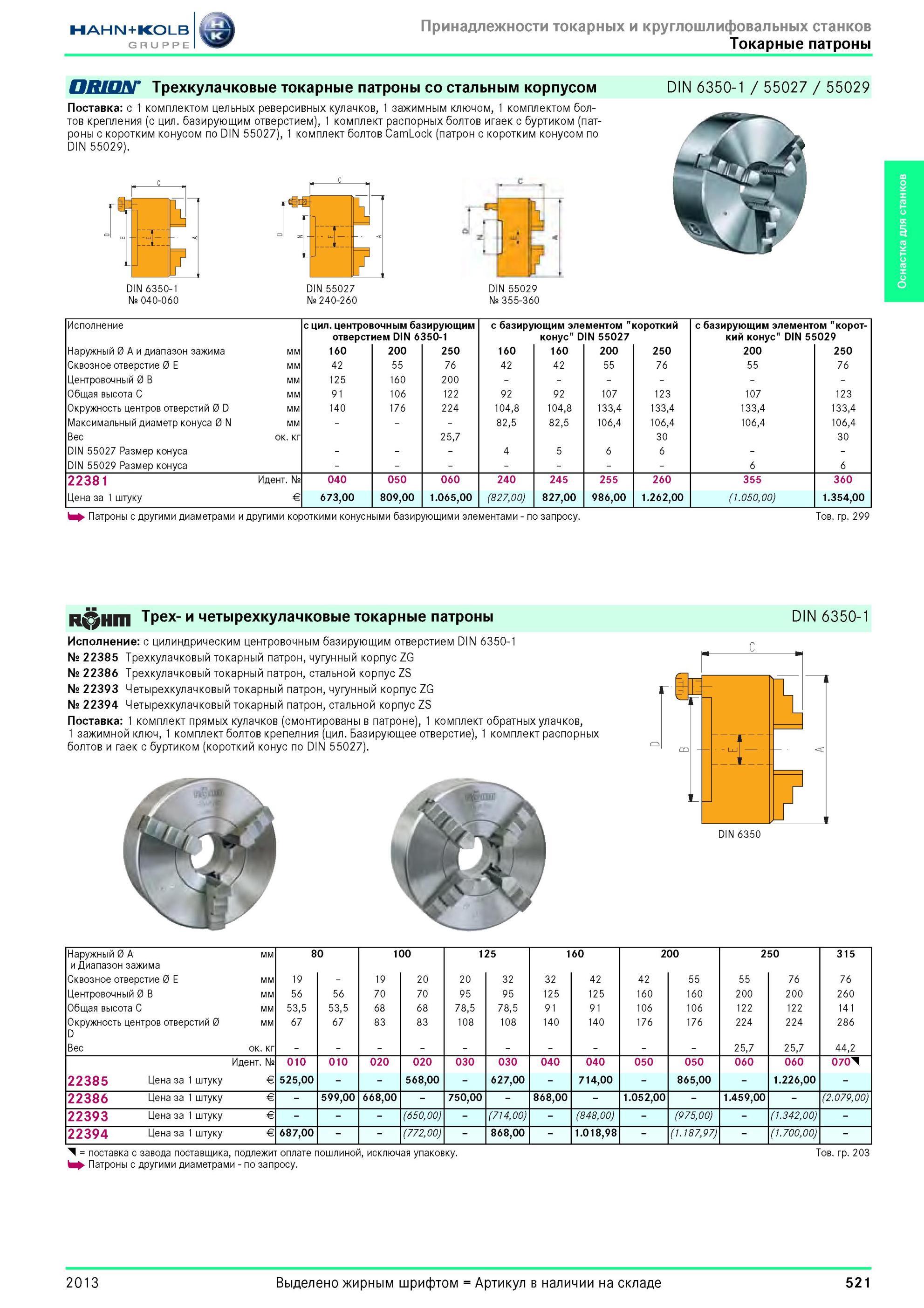

Трехкулачковые токарные патроны Rohm DIN 6350-1 Исполнение оснастки с цилиндрическим центровочным базирующим отверстием Общий вид Основные размеры Обо

521 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.521

521 Трехкулачковые токарные патроны Rohm DIN 6350-1 Исполнение оснастки с цилиндрическим центровочным базирующим отверстием Общий вид Основные размеры Обо Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 521

Трехкулачковые токарные патроны Rohm DIN 6350-1 Исполнение оснастки с цилиндрическим центровочным базирующим отверстием Общий вид Основные размеры Обо

Трехкулачковые токарные патроны Rohm DIN 6350-1 Исполнение оснастки с цилиндрическим центровочным базирующим отверстием Общий вид Основные размеры Обозначение по каталогу Трехкулачковые токарные патроны со стальным корпусом DIN 6350-1 / 55027 / 55029 Поставка с 1 комплектом цельных реверсивных кулачков, 1 зажимным ключом, 1 комплектом болтов крепления (с цил. базирующим отверстием), 1 комплект распорных болтов игаек с буртиком (патроны с коротким конусом по DIN 55027), 1 комплект болтов CamLock (патрон с коротким конусом по DIN 55029). Hi 7 DIN 6350-1 № 040-060 I DIN 55027 № 240-260 DIN 55029 № 355-360 Исполнение с цил. центровочным базирующим с базирующим элементом "короткий с базирующим элементом "корот- отверстием DIN 6350-1 конус" DIN 55027 кий конус" DIN 55029 Наружный 0 A и диапазон зажима мм 160 200 250 160 160 200 250 200 250 Сквозное отверстие 0 E мм 42 55 76 42 42 55 76 55 76 Центровочный 0 B мм 125 160 200 Общая высота C мм 91 106 122 92 92 107 123 107 123 Окружность центров отверстий 0 D мм 140 176 224 104,8 104,8 133,4 133,4 133,4 133,4 Максимальный диаметр конуса 0 N мм 82,5 82,5 106,4 106,4 106,4 106,4 Вес ок. кг 25,7 30 30 DIN 55027 Размер конуса 4 5 6 6 DIN 55029 Размер конуса 6 6 22381 Идентификационный номер № 040 050 060 240 245 255 260 355 360 Цена за 1 штуку 673,00 809,00 1.065,00 (827,00) 827,00 986,00 1.262,00 (1.050,00) 1.354,00 Патроны с другими диаметрами и другими короткими конусными базирующими элементами по запросу. Тов. гр. 299 Трех- и четырехкулачковые токарные патроны DIN 6350-1 Исполнение с цилиндрическим центровочным базирующим отверстием DIN 6350-1 № 22385 Трехкулачковый токарный патрон, чугунный корпус ZG № 22386 Трехкулачковый токарный патрон, стальной корпус ZS № 22393 Четырехкулачковый токарный патрон, чугунный корпус ZG № 22394 Четырехкулачковый токарный патрон, стальной корпус ZS Поставка 1 комплект прямых кулачков (смонтированы в патроне), 1 комплект обратных улачков, 1 зажимной ключ, 1 комплект болтов крепелния (цил. Базирующее отверстие), 1 комплект распорных болтов и гаек с буртиком (короткий конус по DIN 55027). Наружный 0 A мм 80 100 125 1 60 200 250 315 и Диапазон зажима Сквозное отверстие 0 E мм 19 19 20 20 32 32 42 42 55 55 76 76 Центровочный 0 B мм 56 56 70 70 95 95 125 125 160 160 200 200 260 Общая высота C мм 53,5 53,5 68 68 78,5 78,5 91 91 106 106 122 122 141 Окружность центров отверстий 0 D мм 67 67 83 83 108 108 140 140 176 176 224 224 286 Вес о .25,7 25,7 44,2 Идентификационный номер № 010 010 020 020 030 030 040 040 050 050 060 060 070d 22385 Цена за 1 штуку E 525,00 568,00 627,00 714,00 865,00 1.226,00 22386 Цена за 1 штуку E 599,00 668,00 750,00 868,00 1.052,00 1.459,00 (2.079,00) 22393 Цена за 1 штуку E (650,00) (714,00) (848,00) (975,00) (1.342,00) 22394 Цена за 1 штуку 687,00 (772,00) 868,00 1.018,98 (1.187,97) (1.700,00) d поставка с завода поставщика, подлежит оплате пошлиной, исключая упаковку. Тов. гр. 203 Патроны с другими диаметрами по запросу. 2013 521 Оснастка для станков
