HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

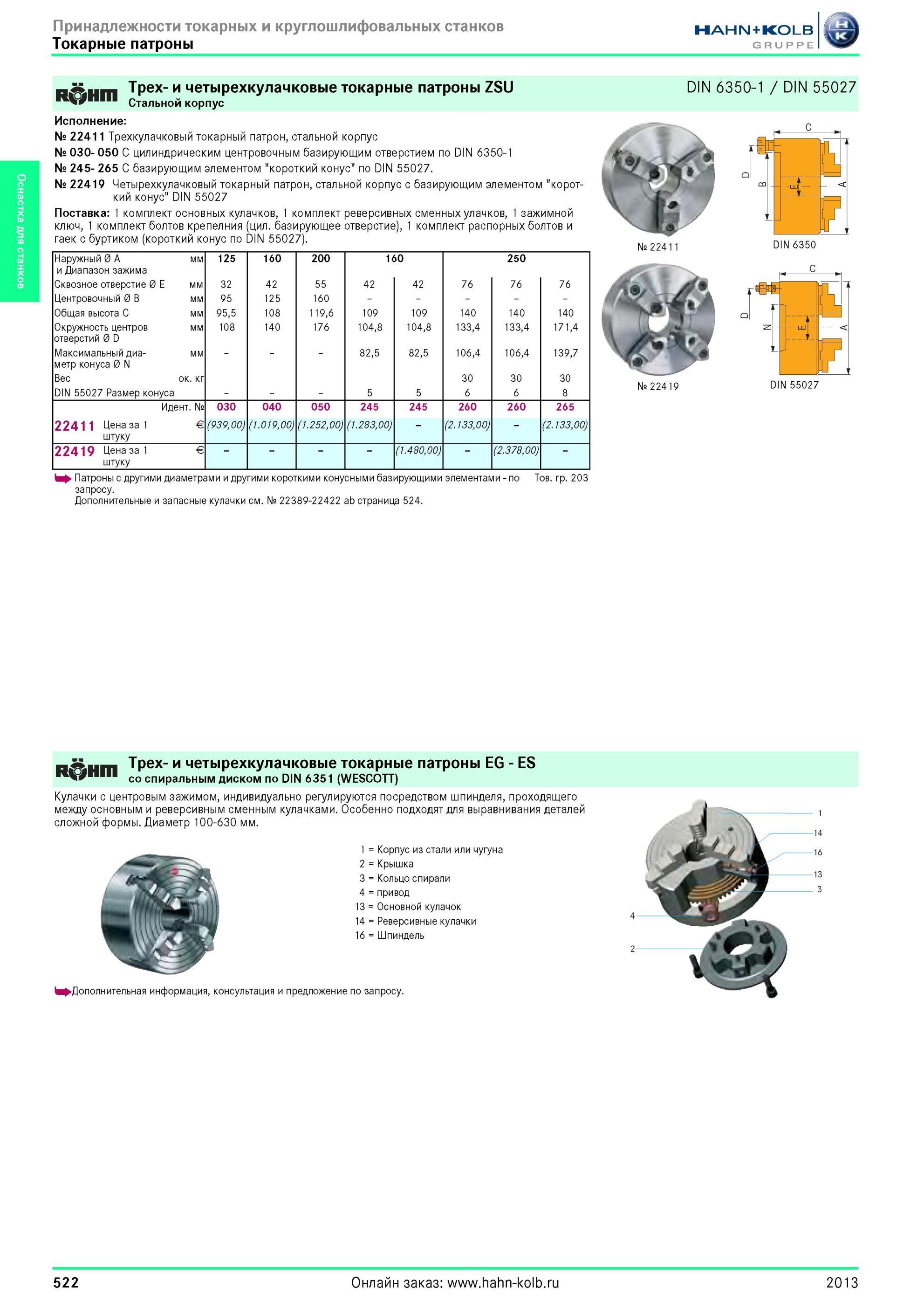

522 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.522

522 Трех- и четырехкулачковые токарные патроны ZSU от Hahn Kolb Стальной корпус Исполнение № 22411 Трехкулачковый токарный патрон, стальной корпус № 030- Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 522

Трех- и четырехкулачковые токарные патроны ZSU от Hahn Kolb Стальной корпус Исполнение № 22411 Трехкулачковый токарный патрон, стальной корпус № 030-

Трех- и четырехкулачковые токарные патроны ZSU от Hahn Kolb Стальной корпус Исполнение № 22411 Трехкулачковый токарный патрон, стальной корпус № 030- 050 C цилиндрическим центровочным базирующим отверстием по DIN 6350-1 № 245- 265 С базирующим элементом "короткий конус” по DIN 55027. № 22419 Четырехкулачковый токарный патрон, стальной корпус с базирующим элементом "короткий конус" DIN 55027 Поставка 1 комплект основных кулачков, 1 комплект реверсивных сменных улачков, 1 зажимной ключ, 1 комплект болтов крепелния (цил. базирующее отверстие), 1 комплект распорных болтов и гаек с буртиком (короткий конус по DIN 55027). DIN 6350-1 / DIN 55027 Наружный 0 A мм 125 160 200 160 250 и Диапазон зажима Сквозное отверстие 0 E мм 32 42 55 42 42 76 76 76 Центровочный 0 B мм 95 125 160 Общая высота C мм 95,5 108 119,6 109 109 140 140 140 Окружность центров отверстий 0 D мм 108 140 176 104,8 104,8 133,4 133,4 171,4 Максимальный диа- мм 82,5 82,5 106,4 106,4 139,7 метр конуса 0 N Вес около кг 30 30 30 DIN 55027 Размер конуса 5 5 6 6 8 Идентификационный номер № 030 040 050 245 245 260 260 265 22411 Цена за 1 штуку Евро € (939,00) (1.019,00) (1.252,00) (1.283,00) (2.133,00) (2.133,00) 22419 Цена за 1 Евро € (1.480,00) (2.378,00) штуку Патроны с другими диаметрами и другими короткими конусными базирующими элементами по Товарная группа 203 запросу. Дополнительные и запасные кулачки см. № 22389-22422 ab страница 524. ад :ж V DIN 6350 с № 22419 DIN 55027 Трех- и четырехкулачковые токарные патроны EG ES со спиральным диском по DIN 6351 (WESCOTT) Кулачки с центровым зажимом, индивидуально регулируются посредством шпинделя, проходящего между основным и реверсивным сменным кулачками. Особенно подходят для выравнивания деталей сложной формы. Диаметр 100-630 мм. 1 Корпус из стали или чугуна 2 Крышка 3 Кольцо спирали 4 привод 13 Основной кулачок 14 =Реверсивные кулачки 16 Шпиндель >Дополнительная информация, консультация и предложение по запросу. C 4 522 2013
